四五轴加工中心

精雕五轴高速加工中心JDGR300

适用于精密模具、精密零件及复杂五金件的五轴加工。可进行铣、钻、镗、攻等复合加工,被广泛应用于医疗器械、精密模具等行业。可实现复杂形态金属硬料(HRC>50)精密加工及对表面质量要求较高的精密模具零件加工。

联系我们

021-5456 1588

product details

产品详情

视频

■ 具有稳定的微米级加工能力,能达到“0.1微米进给、1微米切削和纳米级的表面效果

■ 配置中150高速同步电主轴,具有高转速低振动的特点,具备精密铣削、镗孔、钻孔和攻丝等复合用刀能力。

■ 配置北京精雕在机检测系统,对工件、刀具、机床状态进行在机检测与修正,降低关键要素“固有偏差”对零件精度的影响。

■ 可配置刀库容量为63把的链式刀库,配置自动供料系统,实现自动化加工。

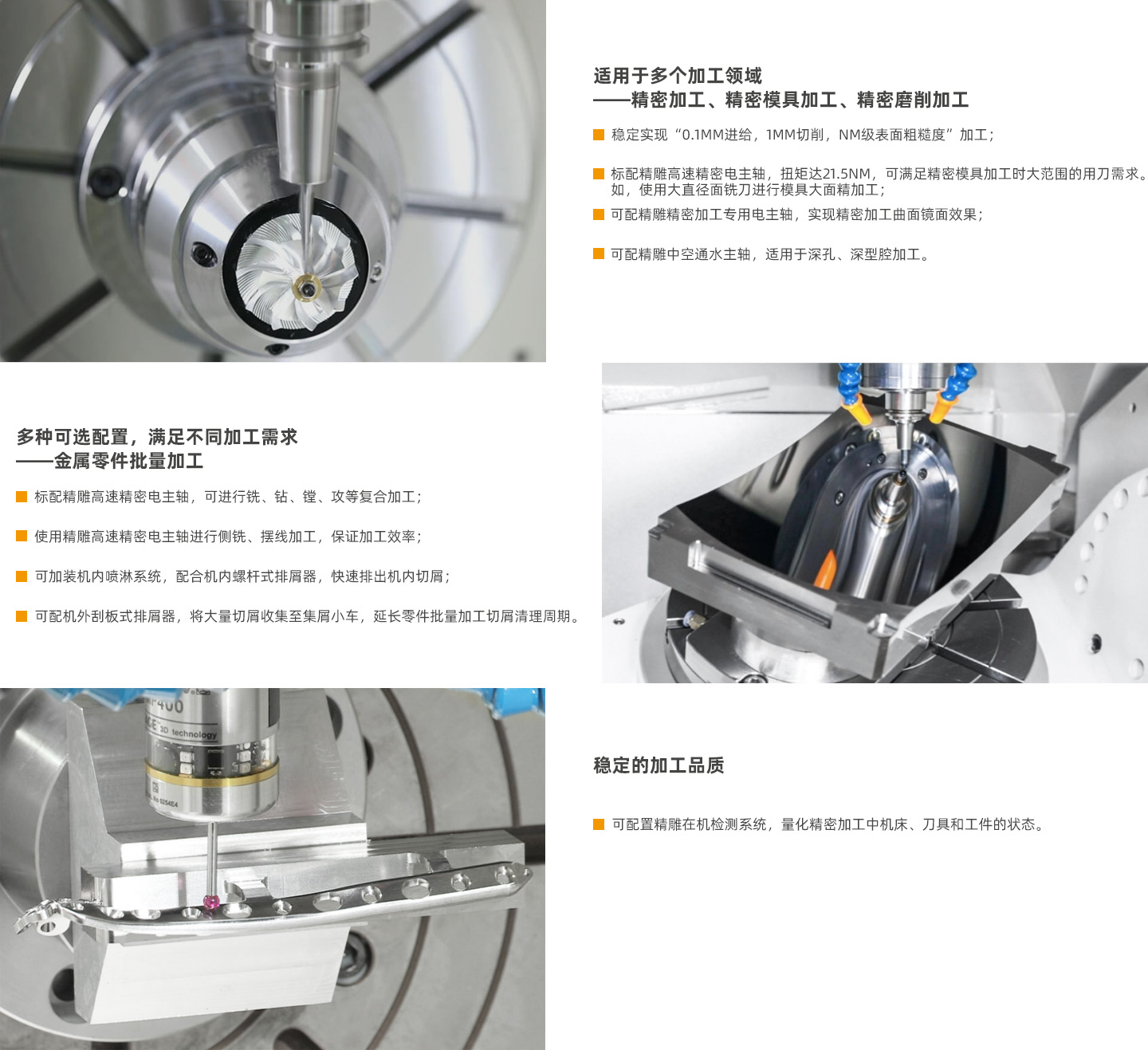

设备亮点

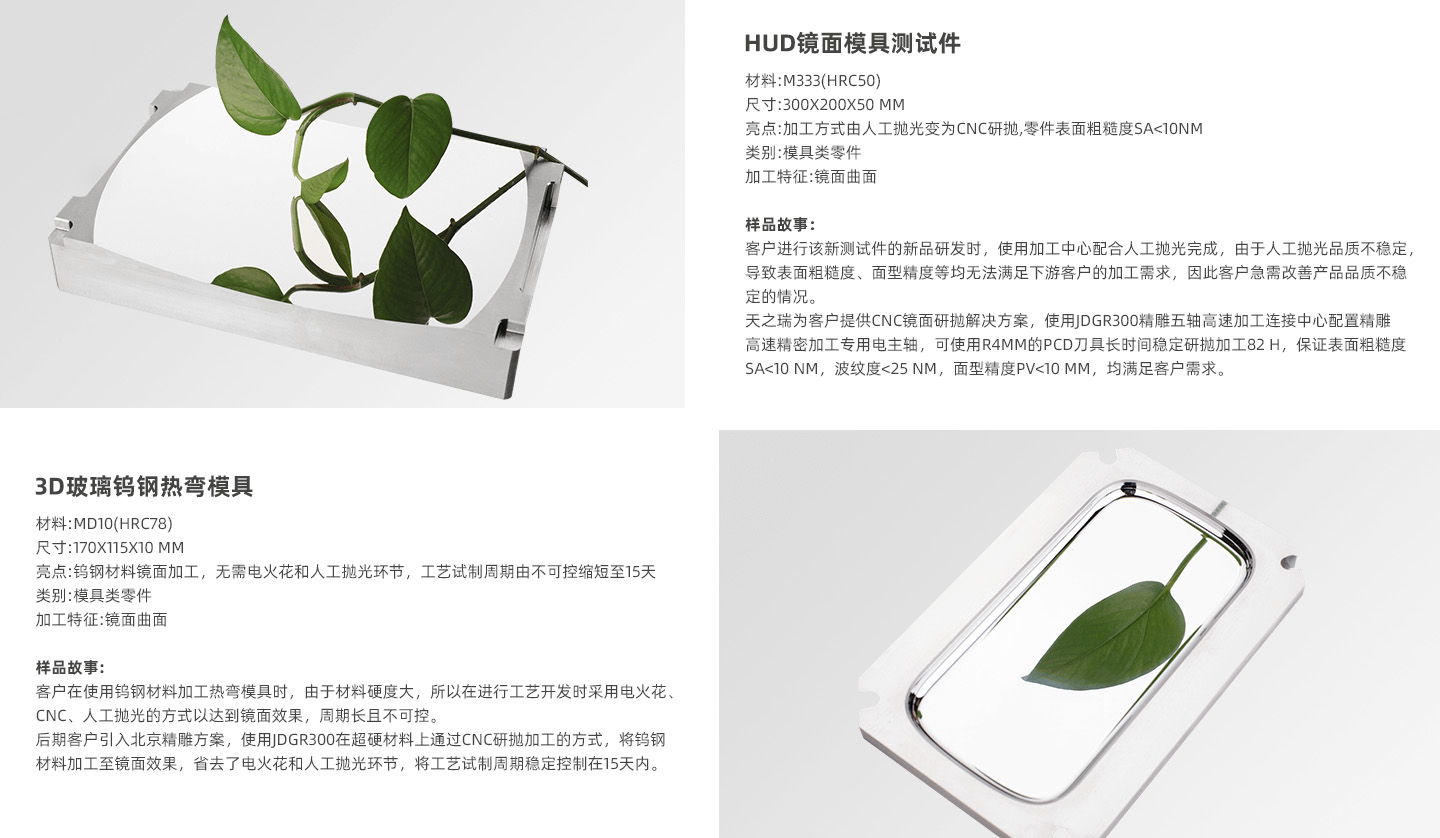

应用案例


技术参数

项目

标准值

X/Y/Z轴运动定位精度

0.002/0.002/0.002mm

A/C轴运动定位精度

6"/6"

X/Y/Z轴重复定位精度

0.0018/0.0018/0.0018mm

A/C轴重复定位精度

4"/4"

X/Y/Z轴工作行程

390/510/300mm

A/C轴回转角度

-110°~90°/360°

工作台直径

300mm

最大工作负重

100kg

主轴最高转速

32000rpm

20000rpm

刀柄规格

HSK-E32

HSK-A50

刀库容量

24(伞式刀库)

37(链式刀库)

X/Y/Z轴快速移动速度

15m/min

A/C轴快速旋转速度

60/100rpm

X/Y/Z轴最高切削进给速度

10m/min

A/C轴最高切削进给速度

60/100rpm

驱动系统

交流伺服

工作电压

三相380V/50HZ

气源压力

0.55-0.65MPa

机床总重量

7400kg

•上述位置参数参照国际标准ISO230-2标定

配置

标准配置

可选配置

精雕JD50数控系统

袋式过滤装置

精雕CAM软件JDSoft SurfMi!

油水分离机

高速高精数控功能高级配置包

微量油雾润滑装置

主轴及驱动系统制冷机

刮板排屑过滤系统上

直驱双轴转台

机内螺旋排屑器

切削液箱

机内喷淋系统
接触式测头上切削液增压装置
激光对刀仪
接触式对刀仪
标准球

环规
冷干机
油雾收集器
切削液制冷机

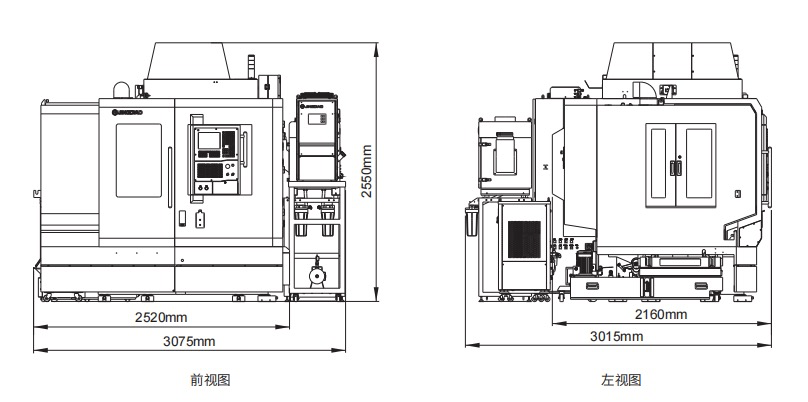

安装尺寸


服务优势

数控工程服务

为客户提供专业的工程技术服务,是北京精雕服务工作的最突出特色。为快速响应客户需求,北京精雕建立了一支专业素质过硬的工程技术支持团队,能够从工程技术支持、人员提高培训和设备维护保障等多个方面,为客户提供一对一的技术服务,最大程度地保障客户所购设备的现场运行情况。
