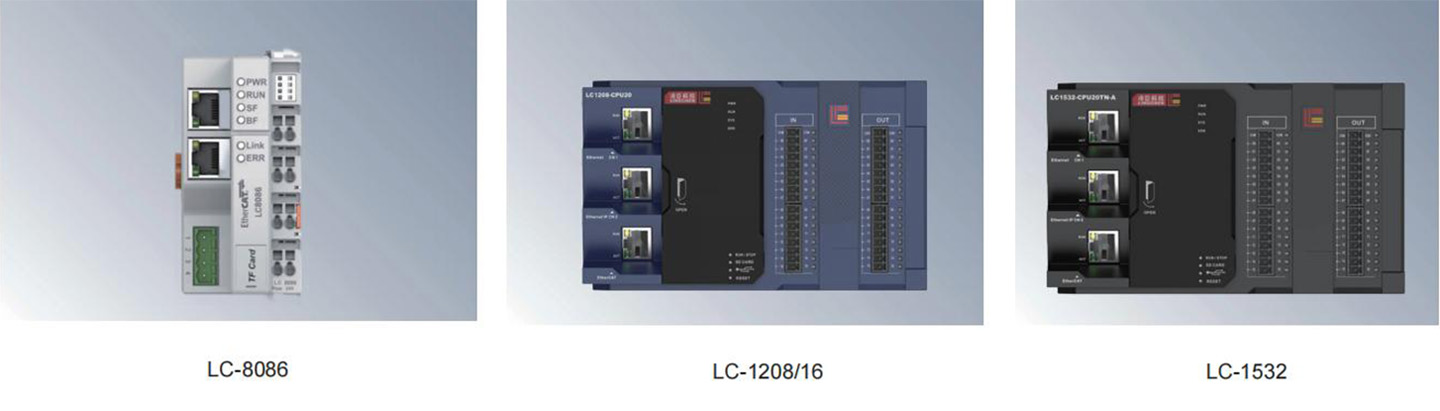

基于CODESYS平台开发,覆盖中型、小型、薄型三大产品线

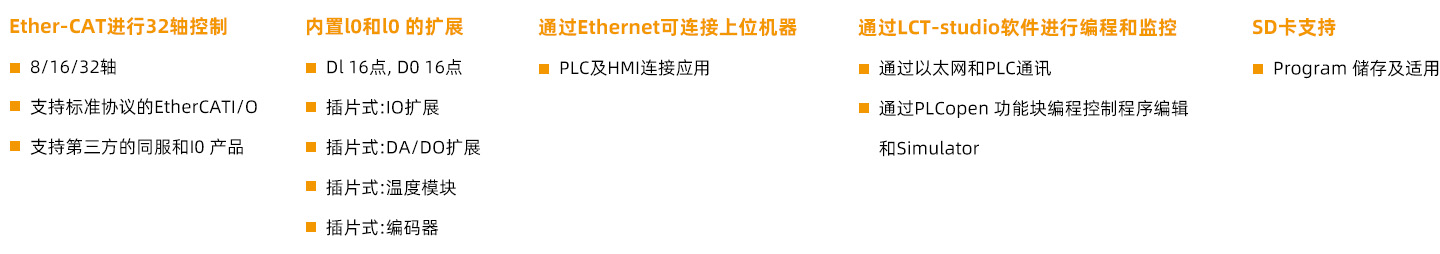

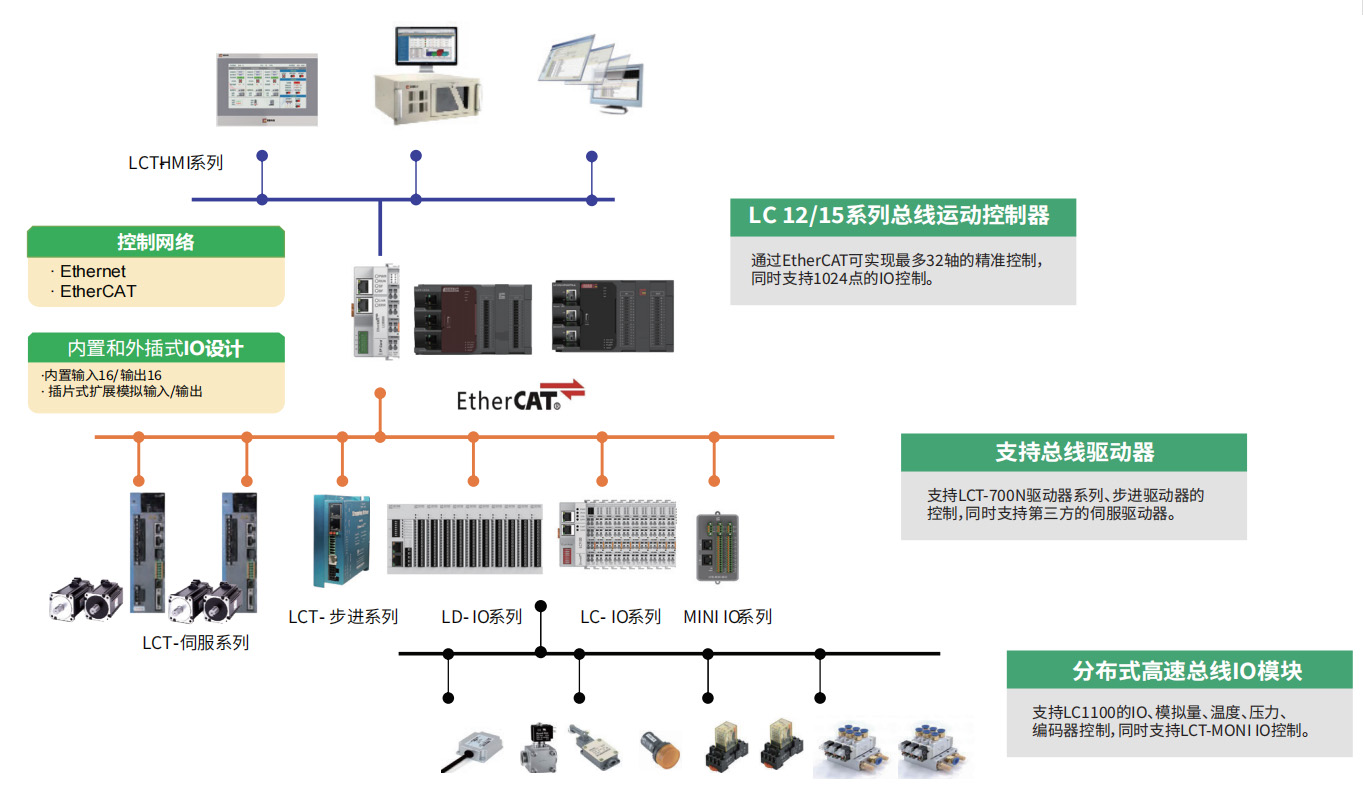

1、网络控制
自身自带Ether-CAT端口和2路Ethernet IP端口,可以方便建立轴网和工业以太网,可以作为从站方便和HMI连接
2、多通讯口
具备RS232,485等接口,可以连接各种仪表、变频器、伺服等第三方设备
3、高速运算
选用高端芯片处理器,1.2G主频,实现快速数据处理
4、强大的扩展能力
可以配置我司的LC1100,LD1100,扩展数字量和模拟量、温度模块等, 轻松控制现场设备

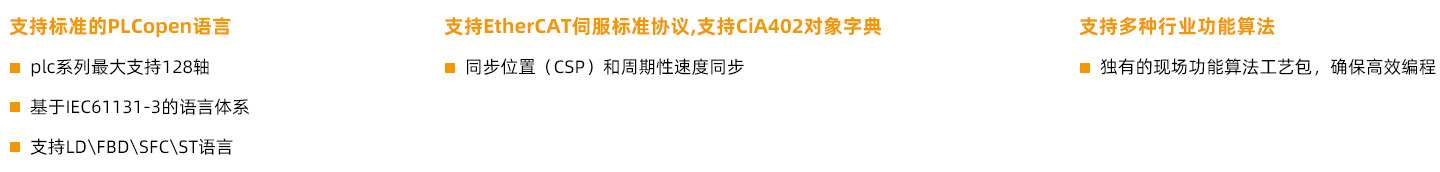

■ 控制功能丰富:Eithercat总线可扩展32轴;■ 功能模块标准:支持IEC61131-3标准;■ 扩展能力强大:多种行业功能算法。

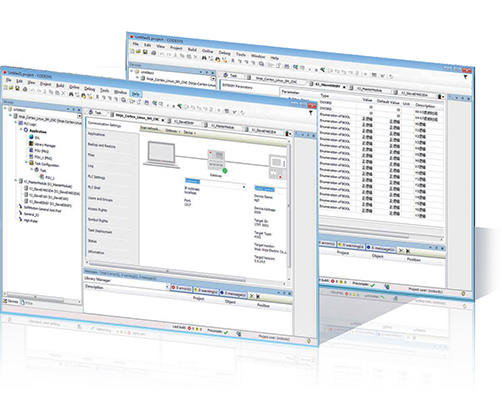

基于CODESYS编程平台的效率提升
全面支持PLCOPEN协议规范,符合工程师习惯可以引用标准的功能函数库和FBD凌臣科技根据行业经验开发的专有功能块和指令库。
更多通讯节点,实时性、稳定性大幅提升
LCT-LC系列运动控制型PLC是要求较高应用场景打造的一款控制器,本身可以支持到PART4级别的控制(机器人除外),在硬件上支持多路高速编码器接口,和输出接口,可以轻松实现 高速位置比较输出和高速位置锁存等功能。

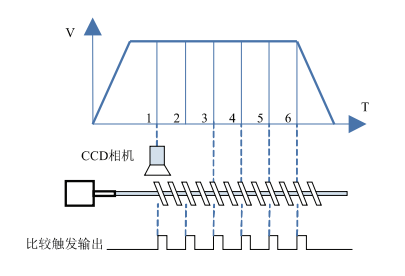

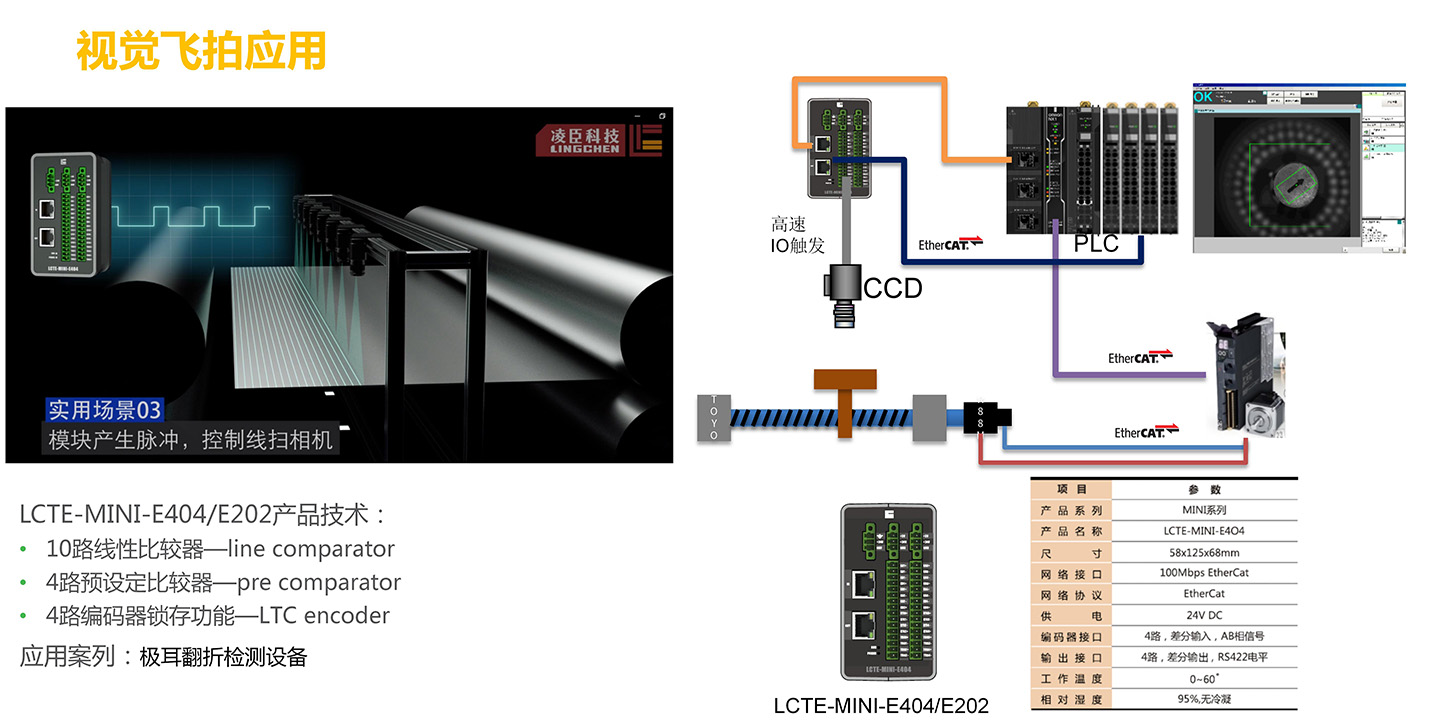

■ 飞拍功能
在运动过程中可实现单次触发输出,实现精准位置点触发相机拍照;支持单轴位置比较触发和二维位置比较触发;具备多组比较器,可以实现多路相机的拍照;
■ 位置锁存功能
支持在运动过程中高速输入信号实时锁存各个轴的位置状态,记录下各轴触发时候的各轴姿态,对此进行单次锁存和多次锁存;
■ 多轴的连续轨迹
支持直线插补、圆弧插补、螺旋插补

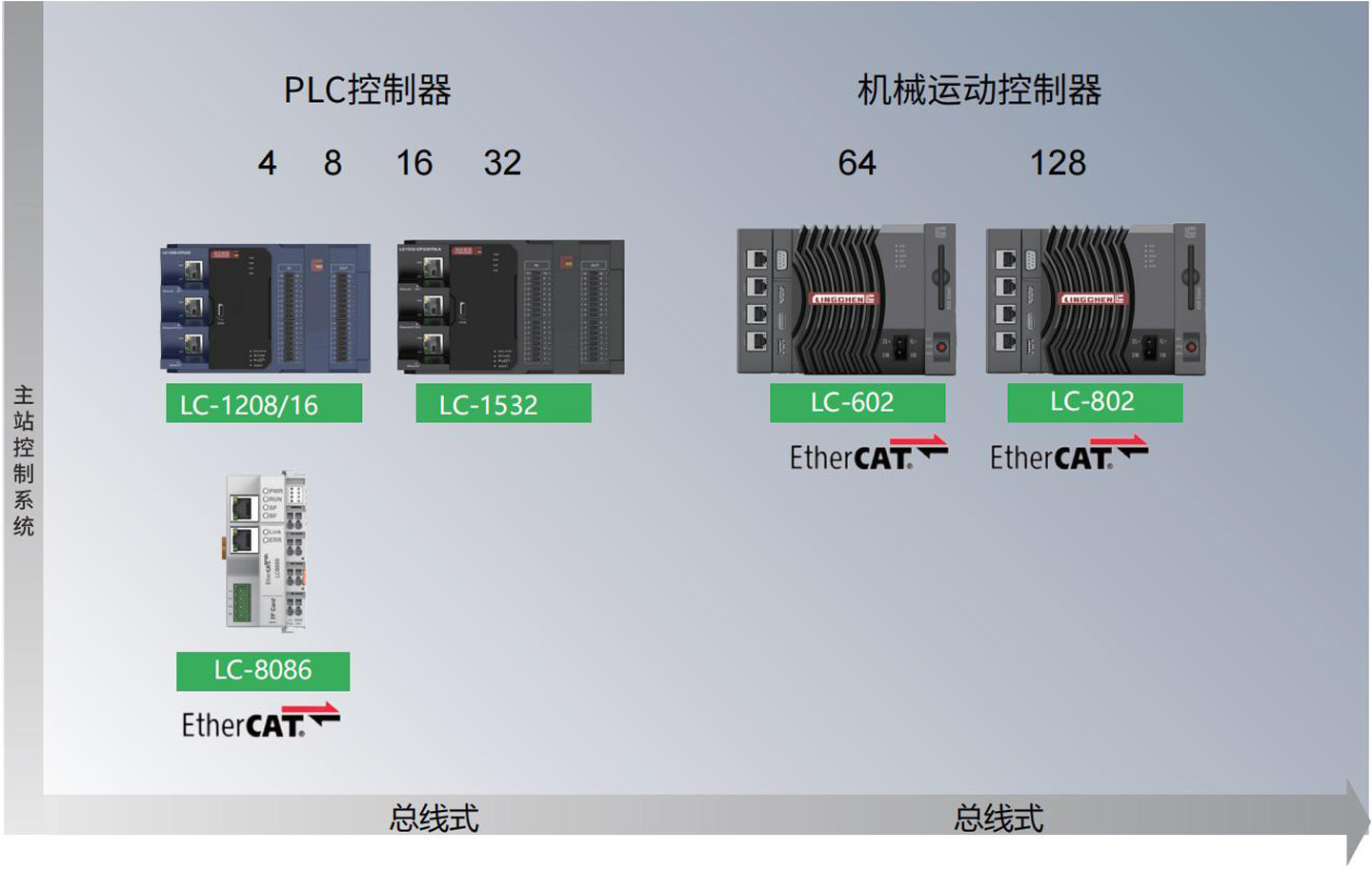

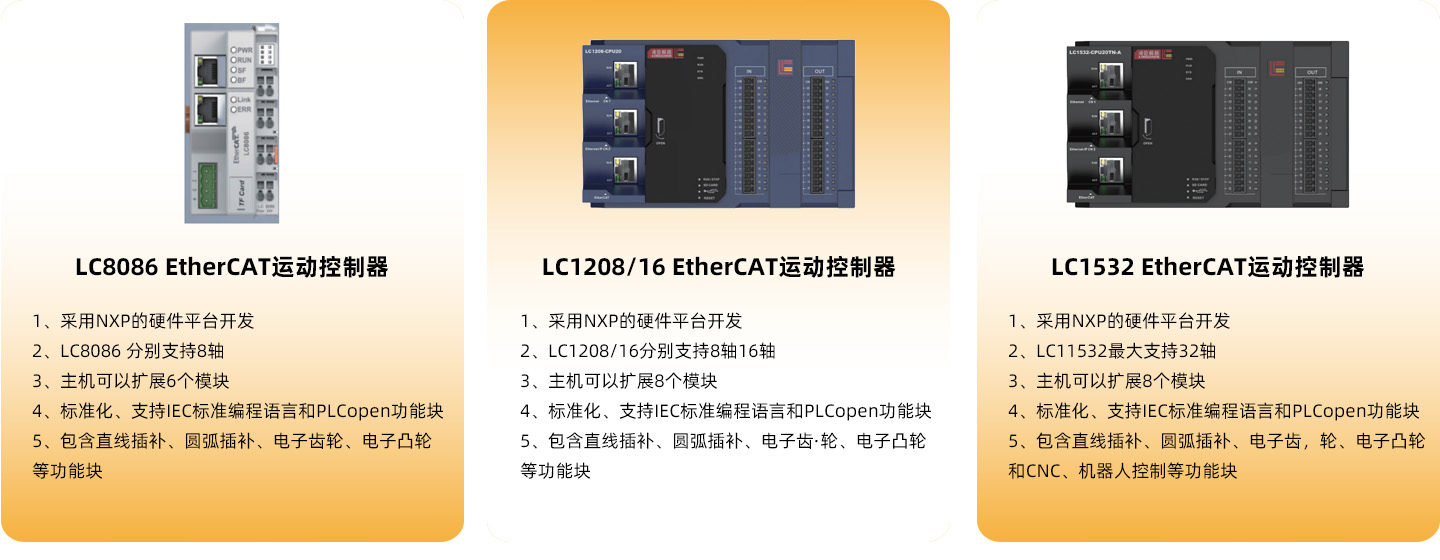

LC 8/16/32轴运动控制器
项目 | 规格 | |
| 控制轴数 | 32轴(8/16/32),虚拟轴轴 |
输出形态 | 通信规格 | EtherCAT (CoE, FoE) |
通信周期 | 0.5/1/2/4 ms | |
| 支持伺服驱动器CIA402 | EtherCAT CoE支持的伺服驱动器 |
| 控制周期 | 0.5/1/2/4 ms |
| 控制单位 | pulse, mm, inch, degree |
动作程序 | 用量 | 全体10Mbyte |
支持语言 | ST,LD(FBD),SFC等 | |
位置范围 | ±LREAL, 0 | |
速度范围 | ±LREAL, 0 | |
控制方式 | PTP,插补,速度,位置,转矩控制 | |
加/减速处理 | 梯形,S字型 | |
加/减速范围 | +LREAL, 0 | |
手动运作 | JOG方式 | |
可变更速度 | 速度变更(绝对值/百分比) | |
绝对位置系统 | 可使用(使用绝对值编码器类型伺服驱动器时) | |
CAM设置 | 100~32768point(最大32 CAM table,根据point数Table可变) | |
最大传送距离 | 100m |
