大吨位冲床

SYM系列闭式双曲轴精密冲床

联系我们

021-5456 1588

product details

产品详情

产品特性

◆机身选用优质钢板,按高精度、高强力设计,焊制后去应力处理,精度稳定可靠。

◆为保证机器运转的相对平稳性,采用氯动平衡器装置设计方式。

◆调模精度高达0.1mm安全、便捷、可靠。

◆曲轴、菌翰、螺杆等部件,经硬氧化和研磨处理,具有极高的综合机械性能和耐磨性。

◆机器结构设计合理,配置齐全,便于实现自动化生产和流水线生产。

◆采用高性能的组合式离合器/制动器,结合平稳,安全可靠。

◆采用安全双联电磁阀及液压过载保护装置,确保生産操作安全。

◆本机采用闭式机架结构设计,衡压精度稳定,可有效提高模具的使用毒命。

◆用密阴电氯回路设计,可搭配任何的自动化设备。

标准配置

油压式过载保护装置

双联电磁腾

曲轴角度指示器

误送检知插座

电动式滑块调整装置

变频调速

二度落保护装置

集油式消音箱
电动式模高指示器 电子凸轮

电动式黄油润滑装置


选购项目

光电安全装置

误送检知装置

三合一NC校直送料机矫直机(整平机)


滑块上部顶料装置



飞翰刹车装置

举模器、移模臂



上/下夹模器快速换模装置

安全挡块及安全插销附检知双联电磁阀

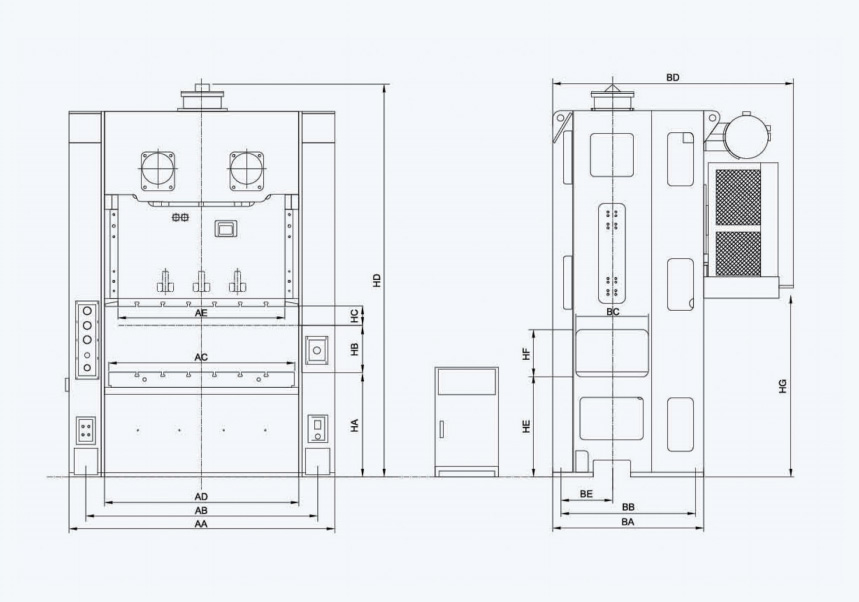

产品尺寸

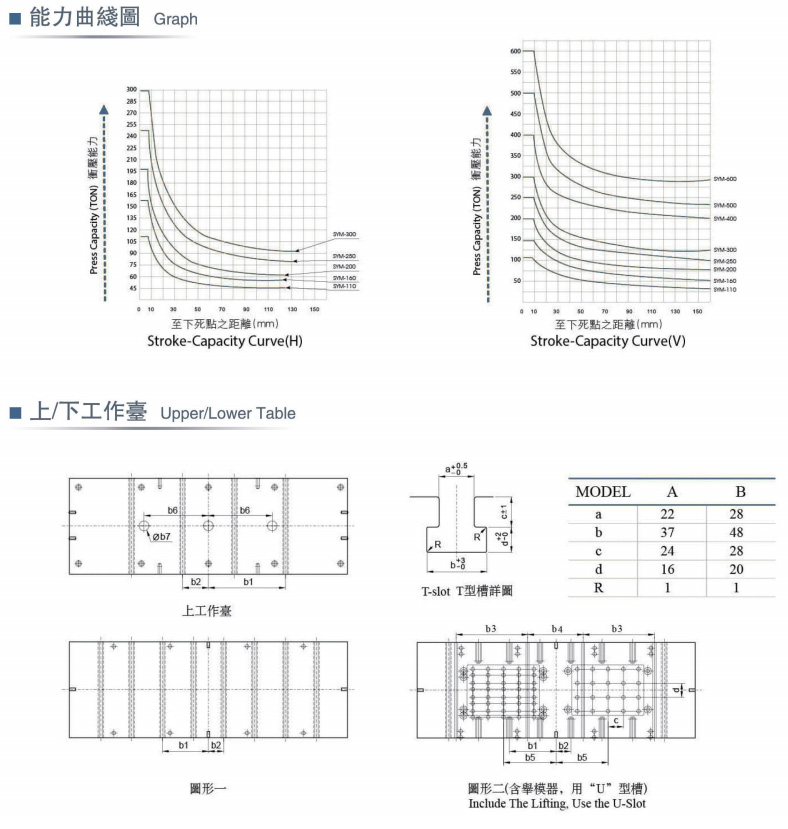

能力曲线图


规格参数

规格

单位

SYM-110

SYM-300

 SYM-600

型式



V

H

v

H

小台面

大台面

嚬数

Ton

110

300

600

动力发生位置

mm

5

3

7

3

10

行程

mm

180

110

300

170

300

每分钟行程数

S.p.m

30-65

50-100

20-35

30-50

15-25

最大闭合工作高度

mm

400

350

550

450

600

滑块调整量

mm

100

120

120

上工作台尺寸

mm

1400x550

2400×900

2740x1200

3400x1200

下工作尺寸

mm

1550x750

2500x1000

3000x1300

3600x1300

侧开口(前后x上下)

mm

600x400

900x600

1100x700

主电动机

kw.p

11x4

30x4

55x4

使用空氟压力

kg/cm²

6

冲床精度



GB/JIS 1class 一级

认证

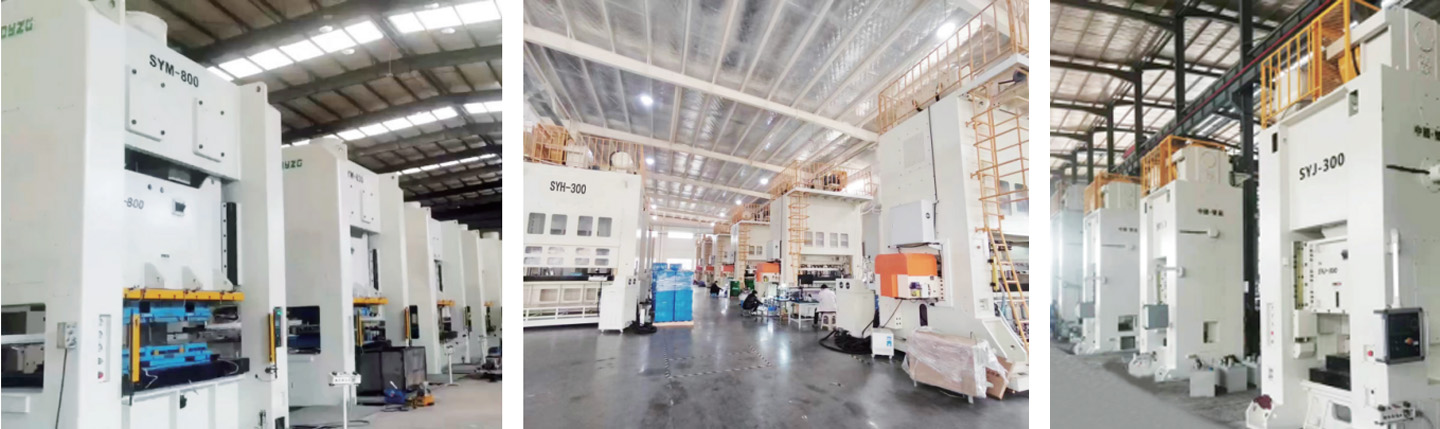

客户现场
