3D影像测量仪

LKE 3D影像量测仪采用双目视觉量测系统,配合先进的算法软件,对被测物进行 量测及输出结果。可以实现植球后芯片金属锡球,或连接器金属弹片正位度及共面度 量测。其优势为非接触、速度快、准确度高等。

联系我们

021-5456 1588

product details

产品详情

简介

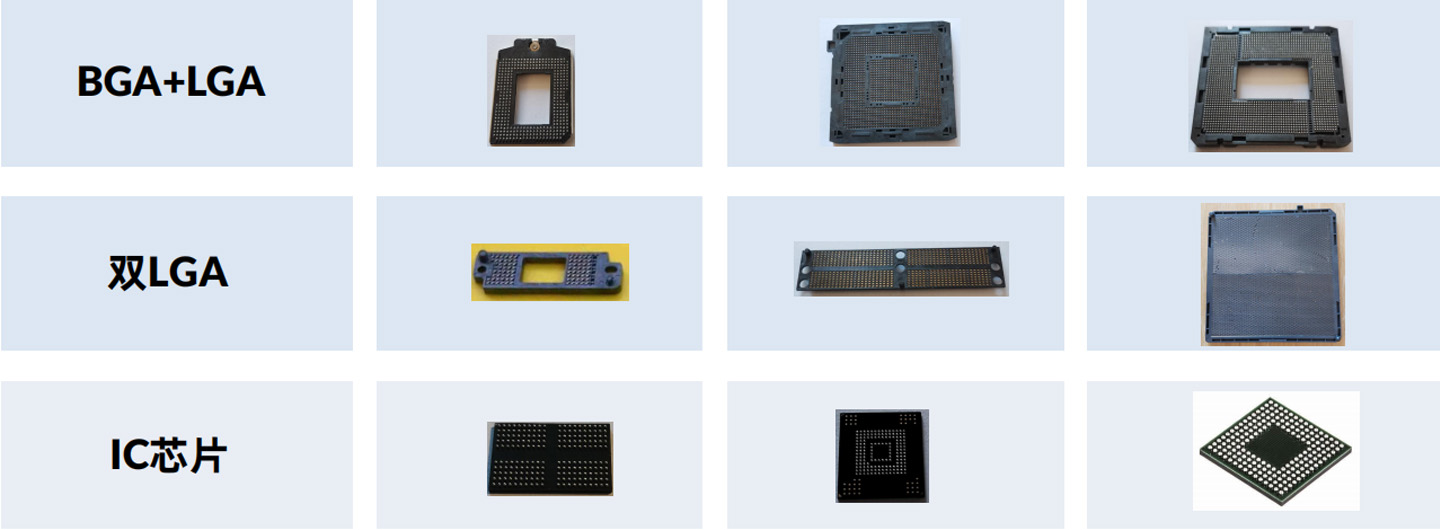

LKE 3D影像量测仪应用于CPU Socket、Memary&Dram IC芯片等产品。目前市 场装机量40+台。



主要技术参数

LKE300
3D TechnologyLKE 3D -Socket Vison 3.1
Max Device Size(mm)100x100
Camera(pixel size)25Mpxl(4.5μm)
Resolution20μm/pxl
IlluminationRed
Line PatternLED
Module size WxHxD in mm760 x630x265
lmage ComputerWin10
3D pin Acc/Rep15 μm
2D pin Acc/Rep10 μm
Speed for LGA 1700 pin800ms Total
Speed for 4000 pins<1.8sec
Host protocolIO 64
检测原理



LKE 3D影像量测仪利用camera1和camera2分别成像,再对影像进行分析计算, 由视差△X、△Z计算出待测物信息。


检测项目

序号

检测项目

BALL SIDE

PIN SIDE

PRODUCT

1

CO



2

XO



3

YO



4

RO



5

CX



6

CY



7

WI





8

BH





9

GAP H





10

WP





产品系列

型号/规格

LKE100

LKE200

LKE300

LKE400

相机

12M

25M

25M

25M

XY分辨率(um)

12.5

12.8

20

25

FOV(mm)

50x50

66x60

100x100

120x120

量测深度(mm)

3

5

5

5

检测精度(um)

10

10

15

15

取像频率(FPS)

Max 20

Max 30

Max 30

Max 30

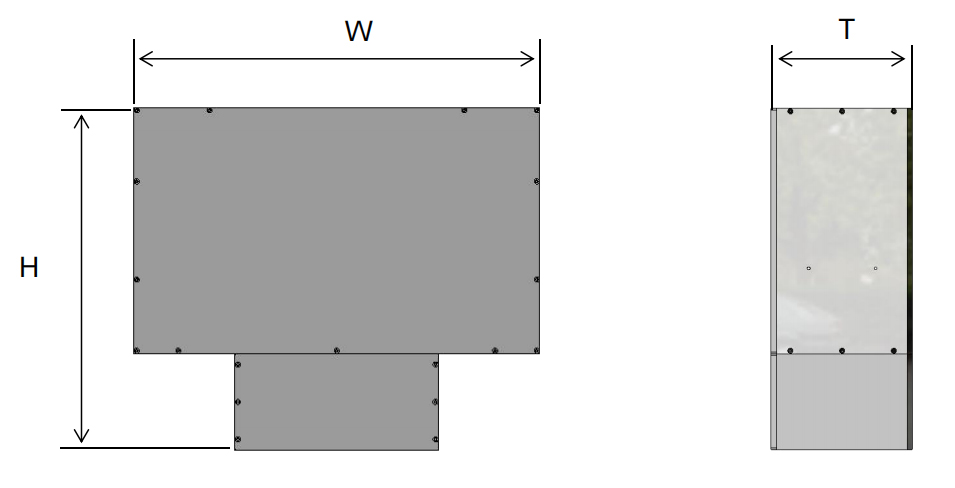

外形尺寸


LKE100/LKE200:W*H*T=720*630*265mm LKE300/LKE400:W*H*T=760*920*390mm

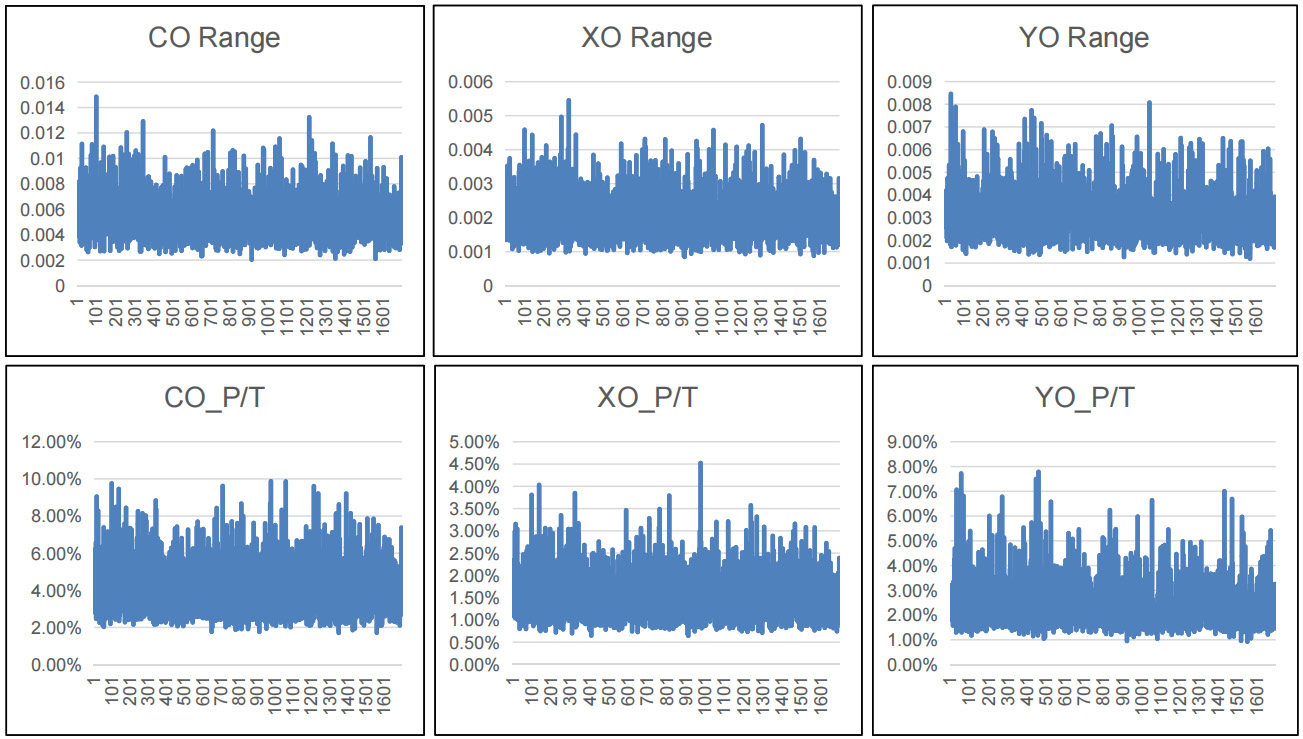

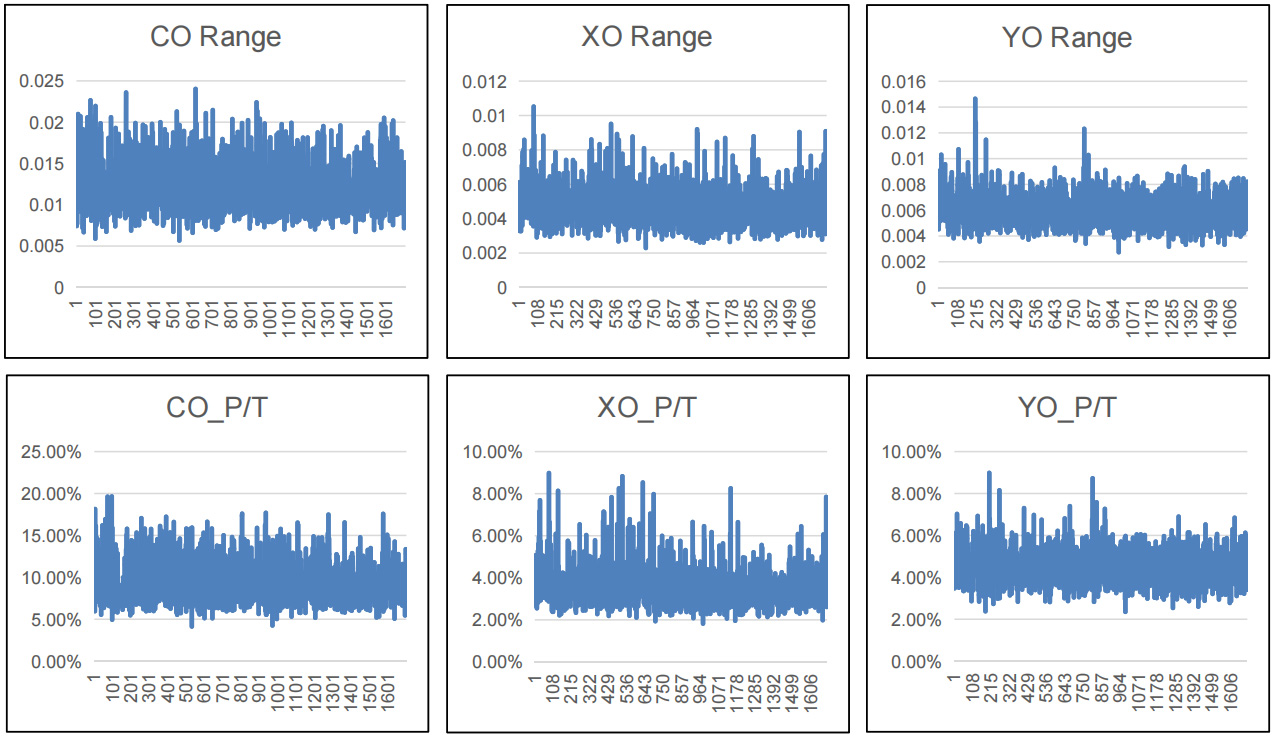

端子面

静态重复性



动态重复性



与QV相关性

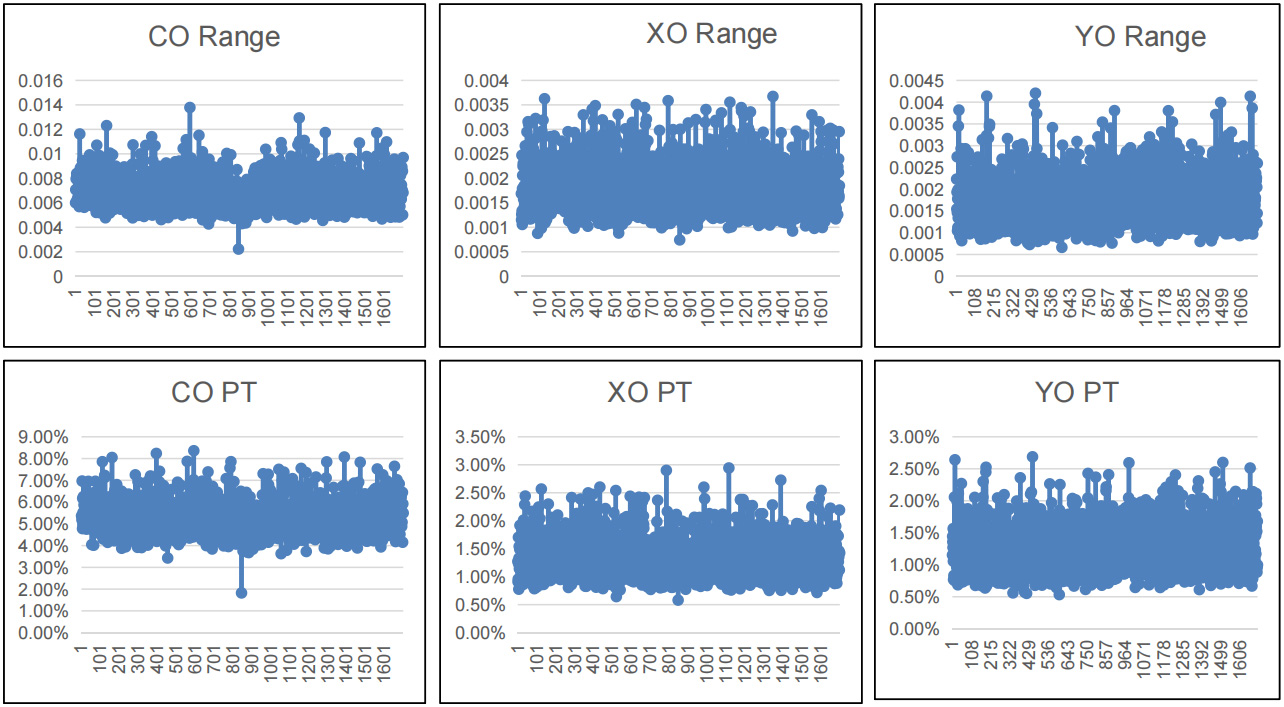

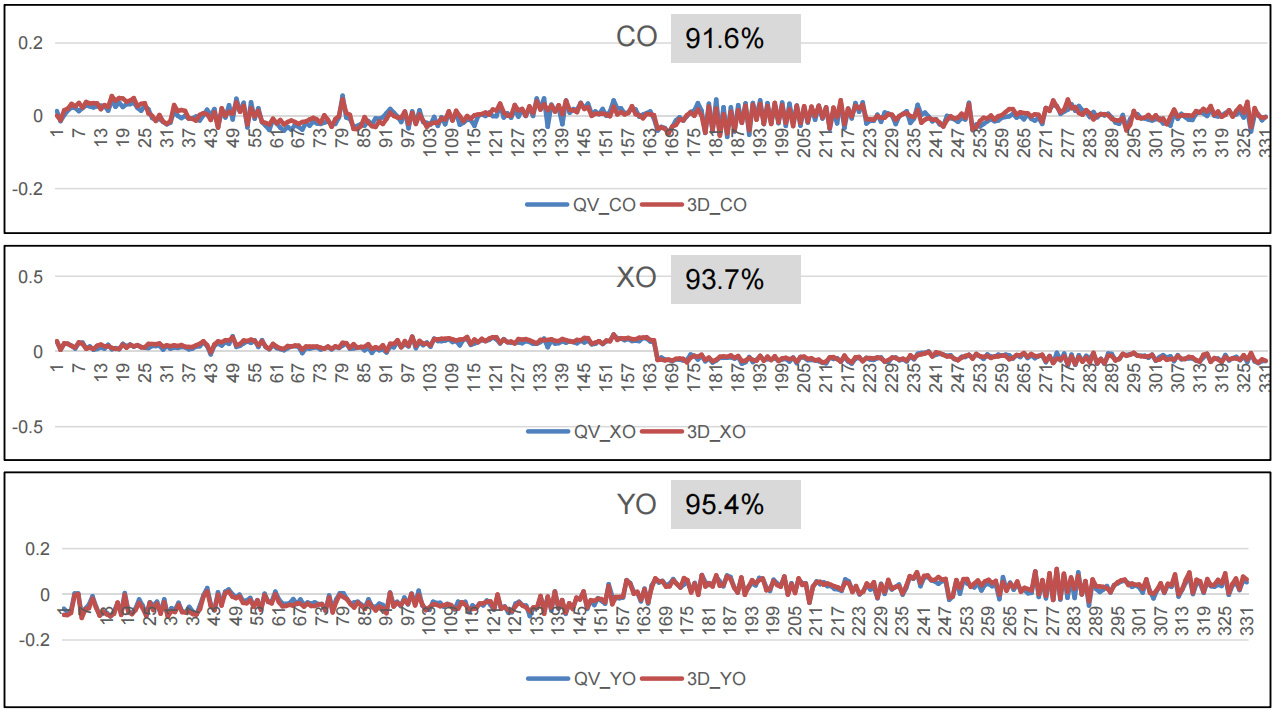

球面

静态重复性



动态重复性



与QV相关性


样品数据汇总


CO

XO

YO

静态重复性(P/T%)

动态重复性(P/T%)

QV相关性

静态重复性(P/T%)

动态重复性(P/T%)

QV相关性

静态重复性(P/T%)

动态重复性(P/T%)

QV相关性

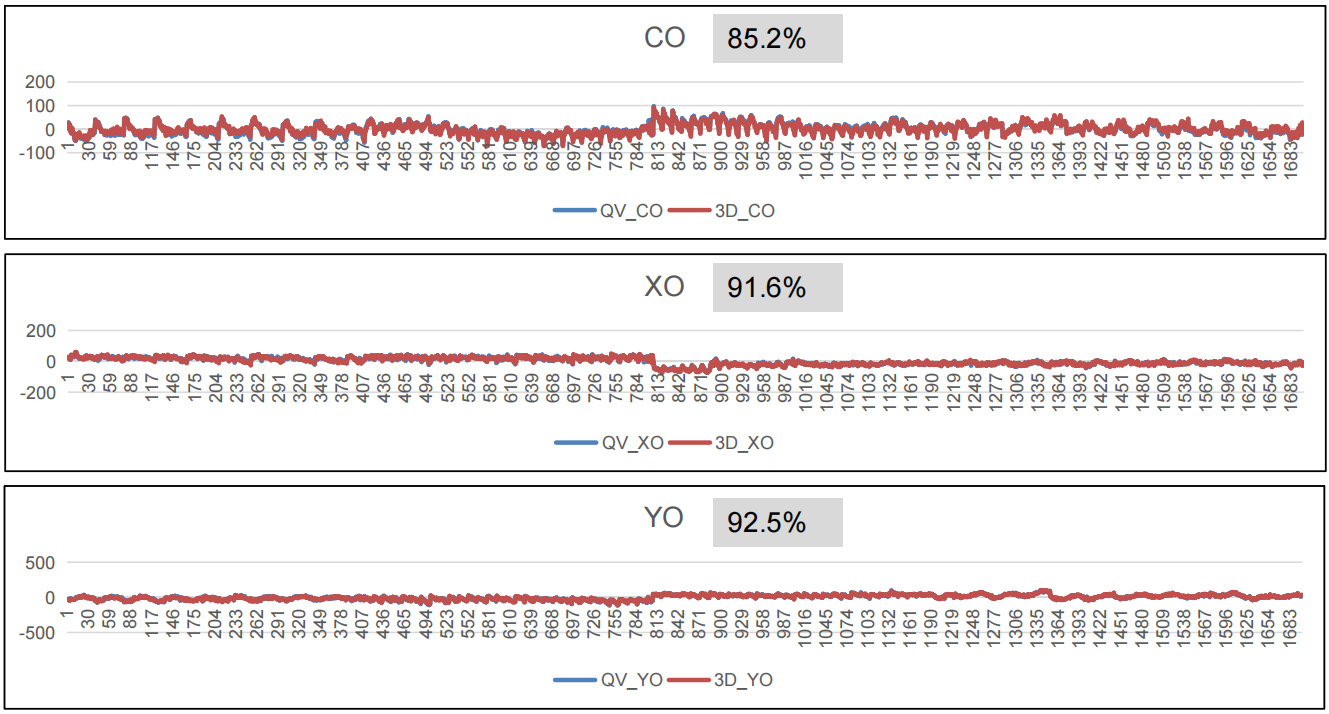

端子面

9.87%

19.65%

85.2%

4.25%

8.98%

91.6%

7.78%

8.98%

92.5%

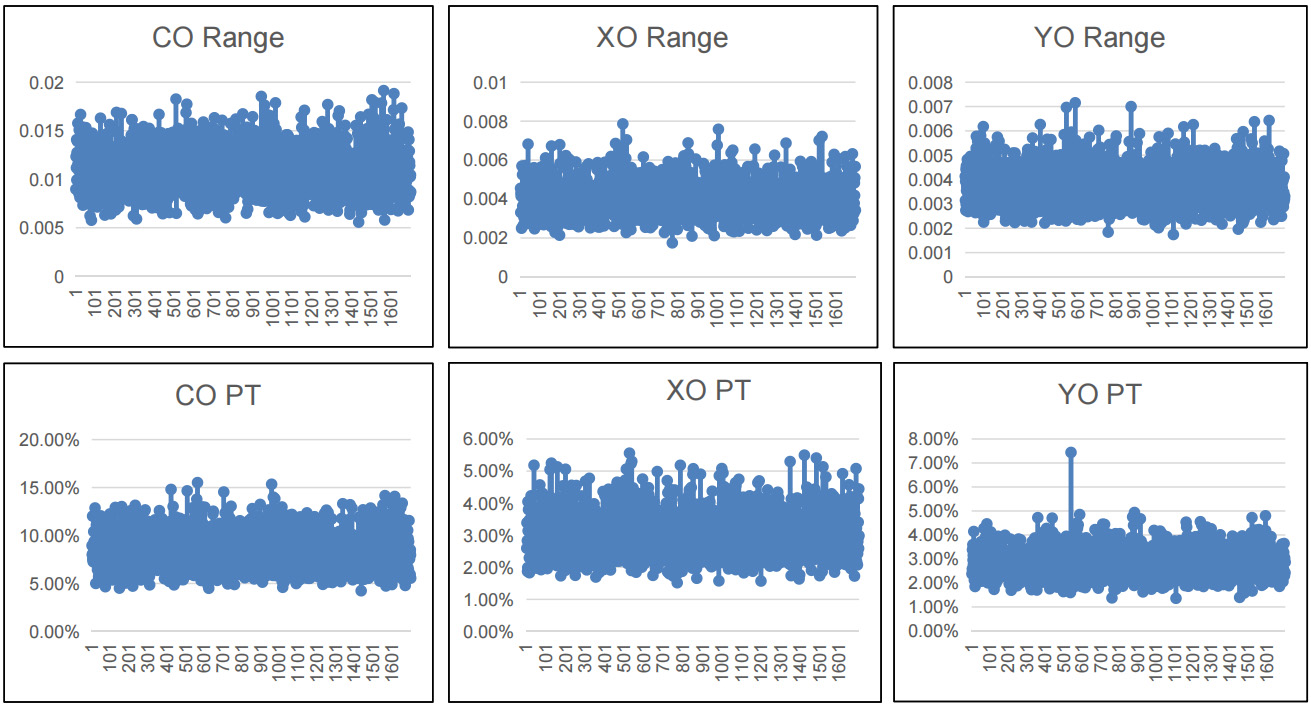

球面

8.36%

15.52%

91.6%

2.94%

5.56%

93.7%

2.69%

7.44

95.4%

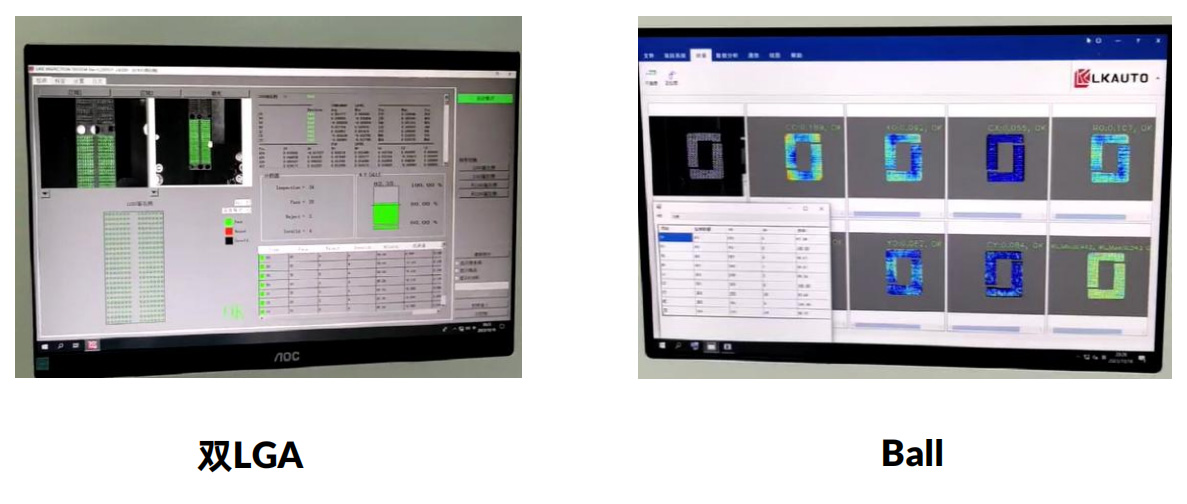

应用案例
