放电机

迪蒙斯巴克电火花

亮点:

优异的T型高刚性结构床身,精度保持持久;

全新智能定位,放电回路,专家数据库;

友好的人机界面交互系统;

联网远程操控;

占地空间紧凑,外型美观大气。


联系我们

021-5456 1588

product details

产品详情

主要特点

1、机械设计部分采用T型结构,定位精度和重复定位精度更高,精度保持的持久性会更长

2、机械的定位精度可以达到5um,重复定位精度达到3um

3、全新智能定位,放电回路,专家数据库以及友好的人机界面交互系统

4、铜电极的最大加工效率大于500mm³/min,石墨电极的最大加工效率大于400mm³/min

5、加工的最小电极损耗小于0.1%,最佳表面粗糙度Ra≤0.08

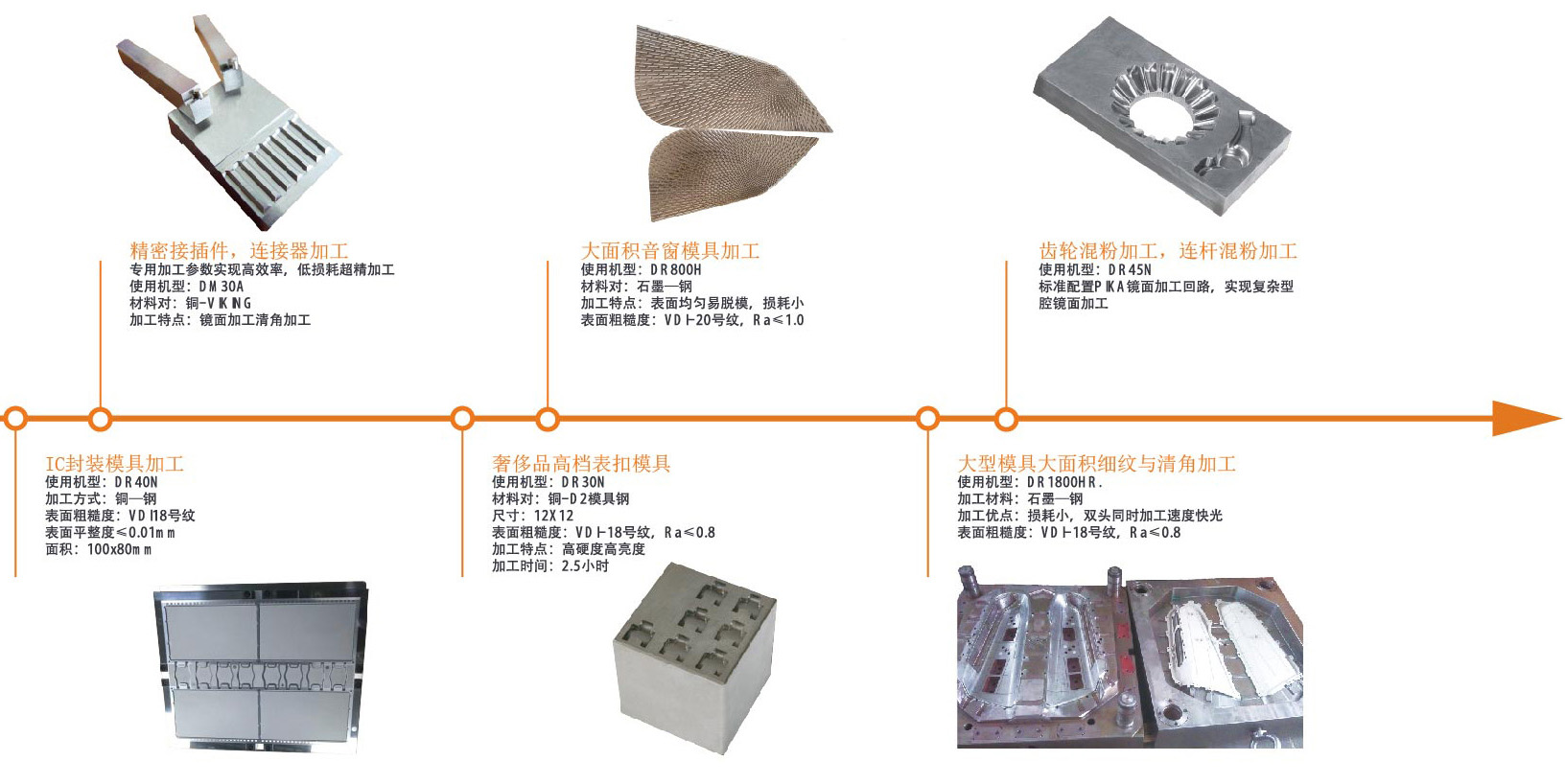

适用范围

适用于精密接插件,连接器加工(精密零部件行业)、IC封装模具加工 (微芯片行业)、手机外壳和奢侈品表等模具加工(奢侈品,电子设备行业)、各种日用品和化妆品的注塑类模具(日用品,化妆品行业)、医药行业的注射器等模具加工 (医药行业)


放电机 应用领域.jpg

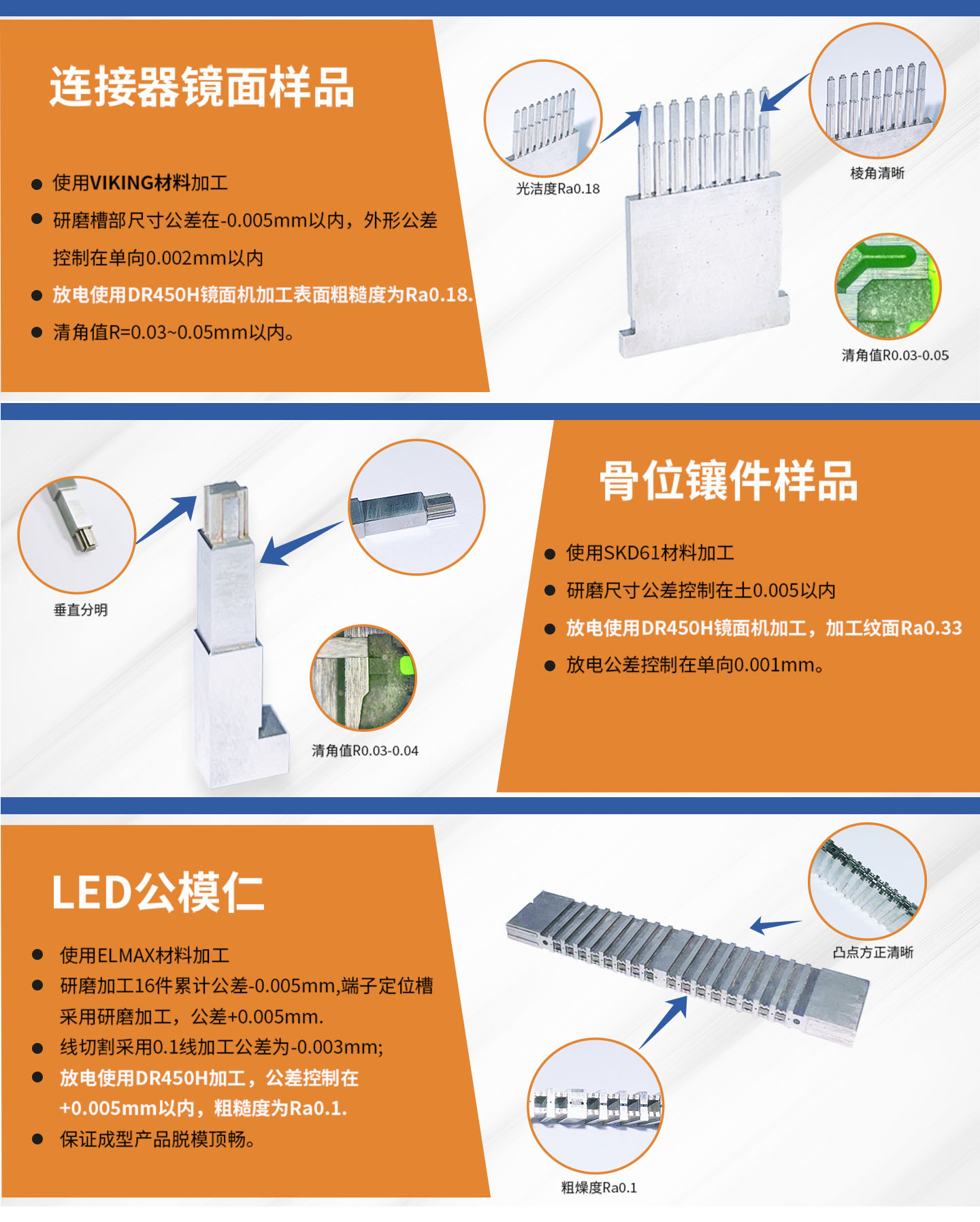

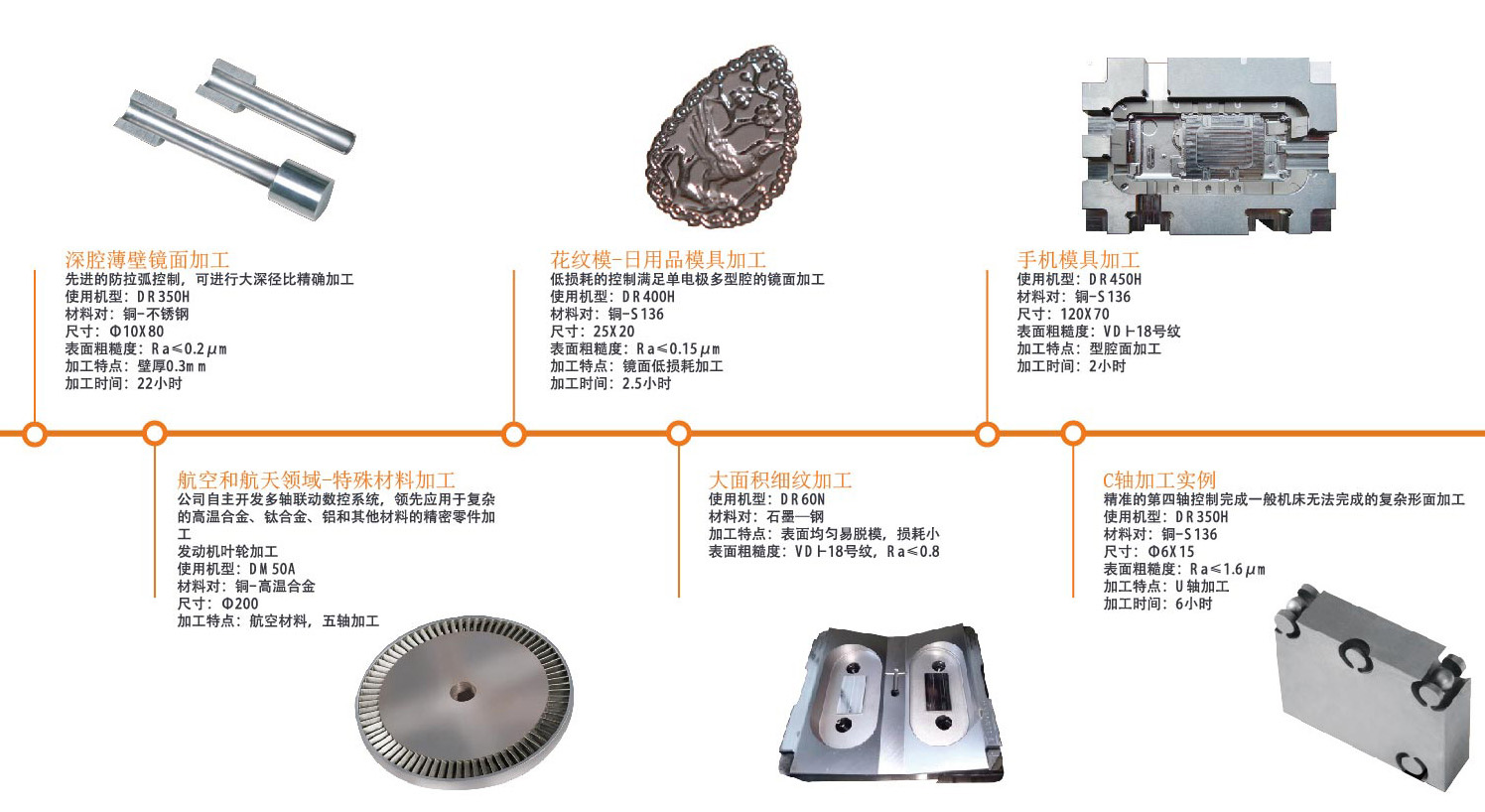

案例分析






设备参数

名称

 DR450H

数控电源柜



电源柜型号

AD-40

操作系统

Windows

语言

中、英

输入方式

触摸屏、键盘、U盘、局域网

控制轴数

三轴联动

最小驱动单位

0.001

最大加工电流

50A

最大加工效率
   (mm³/min)

≥500(Gr-St)
   ≥400(Cu-St)

最小电极损耗

≤0.1%

最佳表面粗糙度

Ra≤0.08

显示方式

17英寸LCD

供电类型

3PH AC380V. 50-60Hz

总输入功率(KVA)

9

电源柜重量(kg)

450

主机

规格与参数

X、Y、Z轴行程(mm)

450×350×320

定位精度( mm)

0.005

复定位精度(mm)

0.003

工作台尺寸(mm)

700×400

电极安装板到工作台面的距离(mm)

365/685

最大电极重量(kg)

75

最大工件重量(kg)

700

加工液槽内部尺寸(mm)

1000×650×400

储油箱容积(L)

500

润滑系统

电子式自动控制

防火装置

电子式自动控制

主机重量

2300

整机



整机外形尺寸

1700×2320×2305

选配附件



100A/200A电柜

//

稳压装置

可选

火花油冷却装置

可选

光栅尺

可选

EROWA /3R夹具

可选

C轴

R轴

可选

转台

可选

电极库

可选,T4

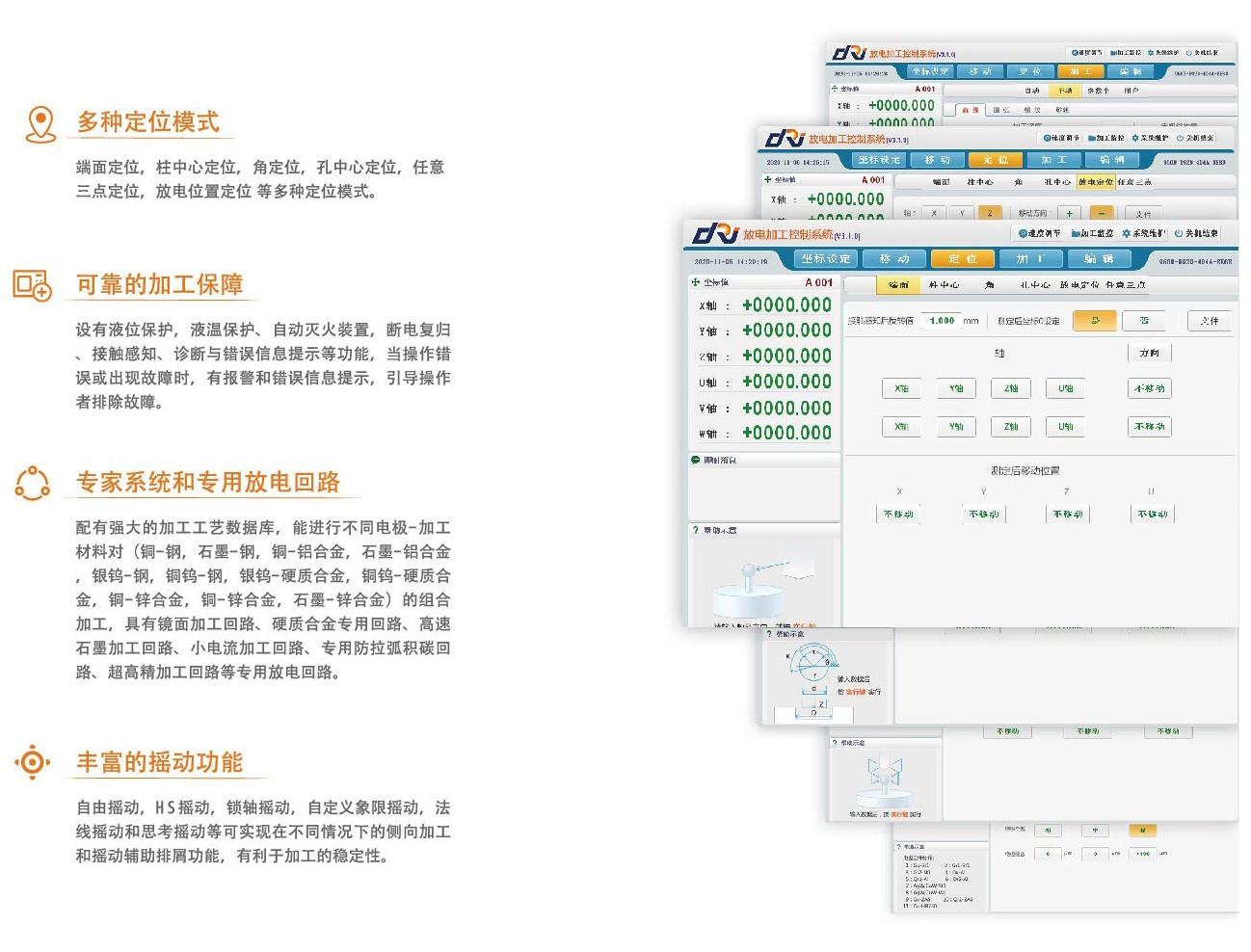

系统控制


品质保障

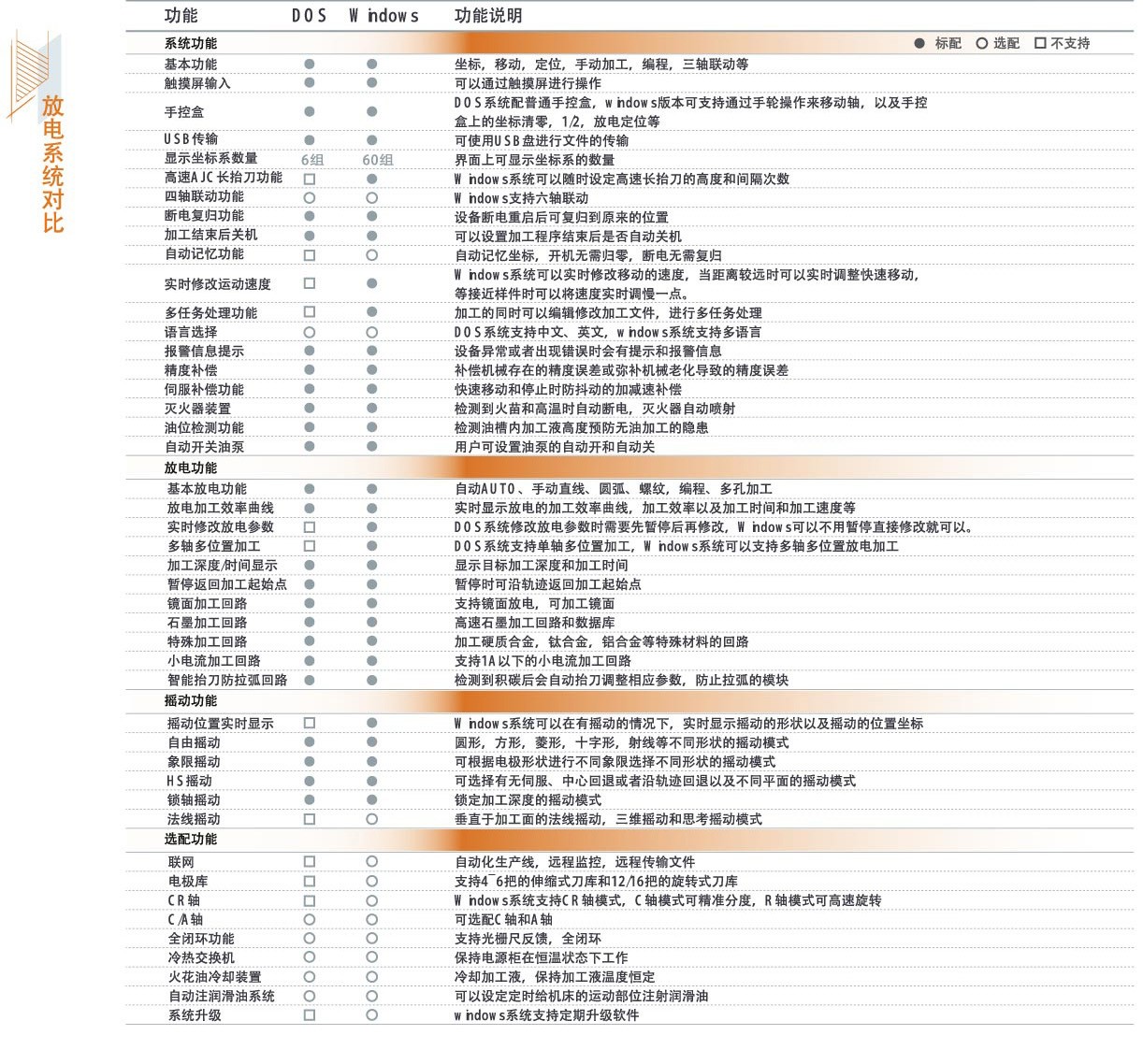

系统比较

合作伙伴


完善的服务

公司业已建立较为完善的市场运行与服务体系,除了市场总部外,还分别在各销售地区设有服务中心,对客户提供全方位的售前、售中、售后技术支持与服务。

公司郑重承诺:接到用户维修申请后的24小时内做出答复,48小时内到达客户现场进行维修作业。无偿提供使用与操作的技术咨询和问题解答。
