高速冲床

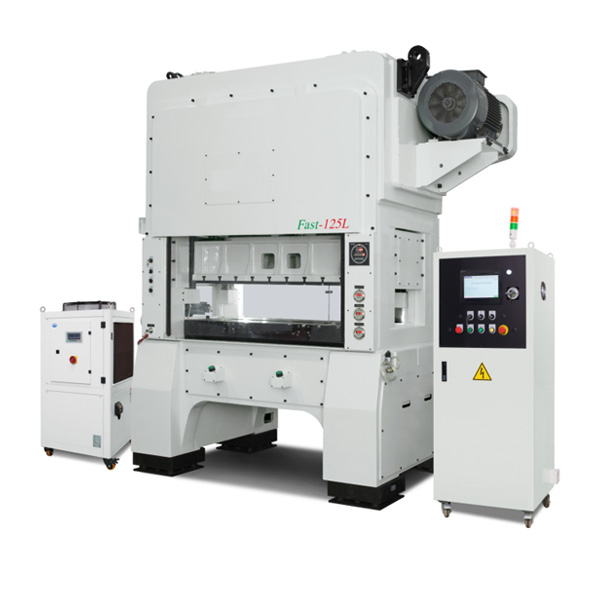

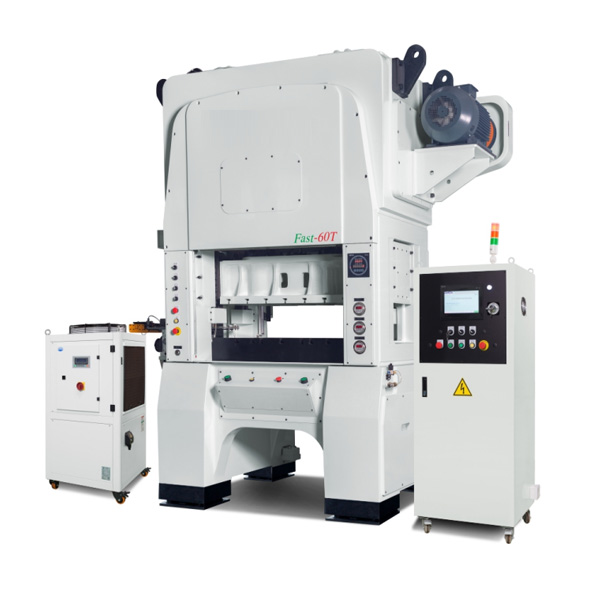

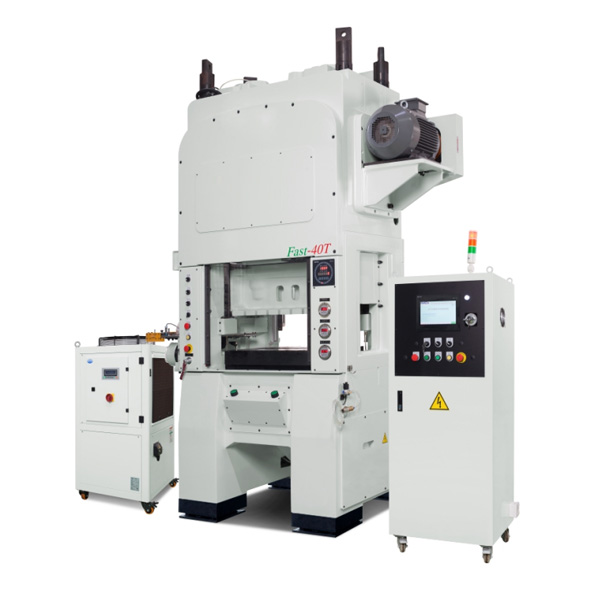

虹瑞肘节式冲床

高效智能

生产速度快

稳定性好

优质的服务

联系我们

021-5456 1588

product details

产品详情

产品介绍

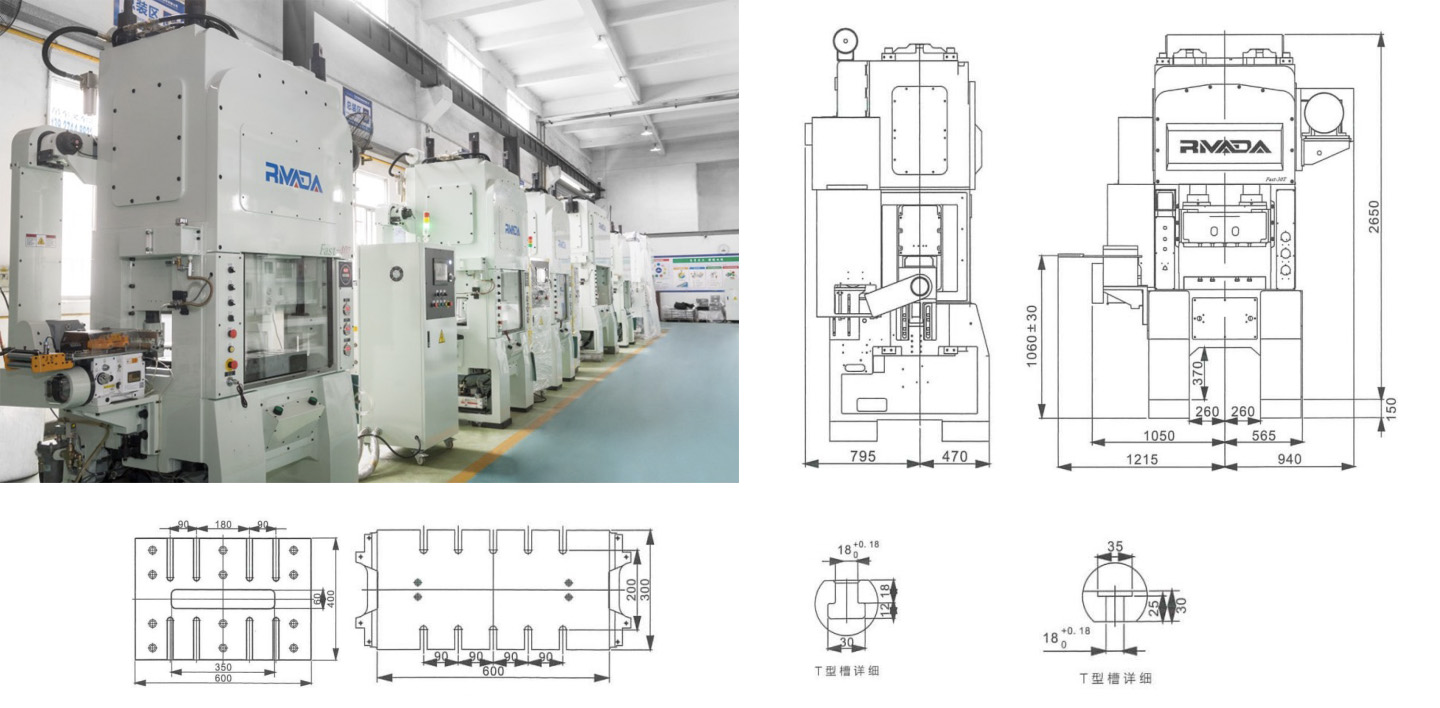

以30T为例For Example: 30T

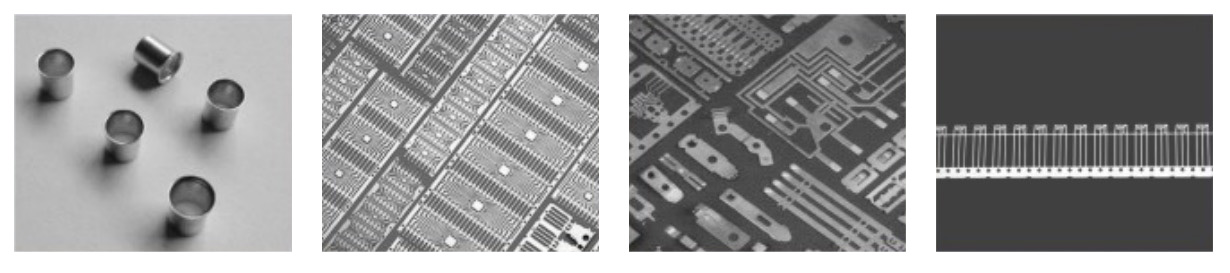

加工案例




主要特点

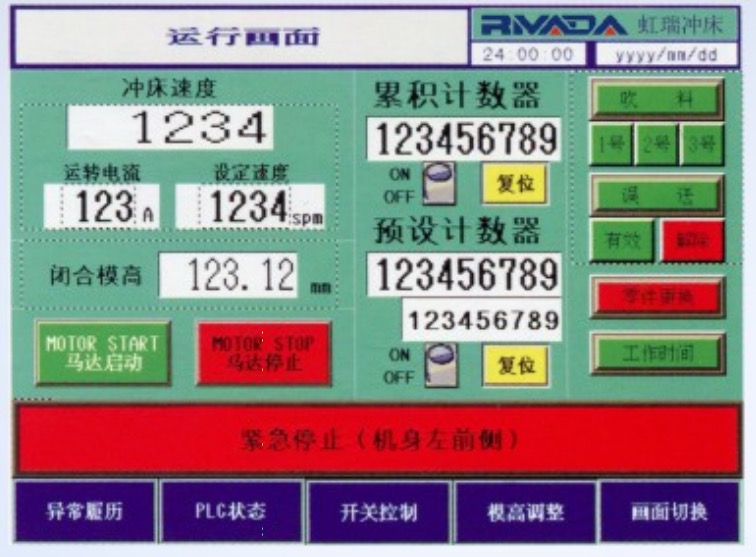

人性化的触摸屏操作系统

一、运动监视

1.冲床驱动自动侦测(motion detector), Encoder(译码器)异常,离合刹车动作异常等功能,以确保冲床之安全操作。

2.主马达运转正常(正转、逆转、SPM(冲床行程数),均在HMI荧幕上显示,并可做特定区间速度之设定,以供特殊功能之使用。

3.机器异常讯息,均可由HMI显示,并有故障排除方法之指示。

二、行程计数器

1.客户所需行程计数功能均已全部包含,即有行程计数器、预调计数器、批量计数器、保养计数器、寿命计数器等。

2.计数器之设定及现状态均由HMI荧幕设定、显示。

三、电子式角度控制

1.电子式凸轮ON/OFF开关均由电子角度控制器设定监控,操简便。

2.电子式凸轮ON/OFF开关,预备6连,可再扩充,无需技改。

3.全自动刹车定位补正,可避免因来令片磨耗、角度变更或行程速度(SPM)改变而使定点停止准确之缺失。

四、周边设备之配合

1.误送检知B1、B2两接点可通知CAM做ON、OFF检知域之设定,另A、B接点可随需要设定改变。

2.提供RS-485选配功能,可做外部远端监控管理。

3.夹式送料机。


规格参数
形式(Model)Fast-30T
加压能力(PressureCapacity)300
行程(Stroke)16mm20mm25mm30mm
冲程数(S.P.M)180-1250180-1150180-1050180-900
闭模高度(DieHeight)190-240mm
调整量(AdjustmentAmount)50mm
滑块尺寸(SliderSize)600*300mm
台盘面积(BolsterArea)600*400mm
工作台厚度(Thickness)90mm
落料孔(Blank-holdingHole)400(350)*60mm
主马达(MainMotor)11KW
总重量(TotalWeight)6500kg
涂装色(CoatingColor)标准
循环系统(CirculatorySystem)强制润滑+机油冷却机(Forefulautomationoil coller)
变速系统(SpeedControlSystem)Lnverter
离合和刹车(Clutch&Brake)Air和friction
定点停止(AutoTopStop)Standard
避震系统(VibrationSystem)弹簧垫
产品检测及认证


应用场景

广泛的运用

冲压机床广泛应用于航天航空、船泊汽车、电器电子、仪器仪表、医疗机械、五金用品等行业



合作伙伴

部分合作伙伴


售后服务

高效、贴心的售前、售中及售后服务


售前服务

高级工艺工程师协助客户进行冲压产品分析,制定生产工艺流程。

高级机械工程师依据客户的冲压产品量身定制冲床。

优质的冲压团队协助客户进行冲压产品的前期制样工作直至量产化。

售中服务

专业冲压工程师负责机械的运送、安装及调试工作。现场进行冲床各项参数、功能的讲解及培训工作。为客户提供前期的机械常识及工艺流程培训。

售后服务

全天候高级工程师时刻整装待发,为您排忧解难。定期回访工作,及时反馈客户的模切设备使用情况。定期对冲床设备进行检测、保养、维护工作。保证冲床设备的超正常使用。
