首页　/　产品分类　/　生产制造　/　模温机

模温机

高品质，精细的温度控制，实现稳定的温度调节

性能特点：

● 高流速，精确的PID控制　

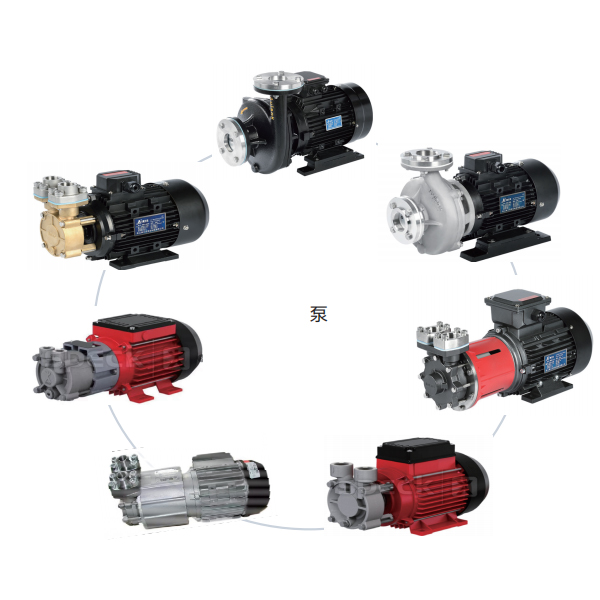

● 采用高压力，高流量的泵，利用PID控制，精准，高效的实现温度调节。工作时噪音低，不会对作业环境造成影响。

● 设定值，数码显示器都位于控制面板上，便于操作。

联系我们

021-5456 1588

在线留言

产品选型
标准规格
现场案例
合作伙伴

product details

产品详情

产品选型

根据使用媒体・使用温度・流量选择机型

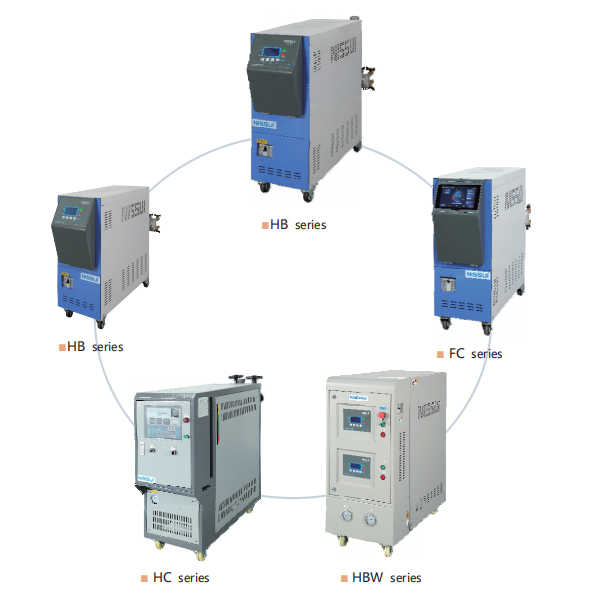

■ 模温机选择一览

热媒体（水）

类型		负压型	高压型		高温/高压型
最高温度（Max)		60℃	120℃	140℃	160℃	180℃
	21	FC-31
最大流量	25		HB-03-25-120
	45					HB-06-60-180
	60		HB-06-60-120	HB-06-60-140	HB-06-60-160	HB-09-60-180
			HB-09-60-120	HB-09-60-140	HB-09-60-160	HB-12-60-180
			HB-12-60-120	HB-12-60-140	HB-12-60-160
	80	FC-32
	90		HB-09-60-120	HB-12-90-140		HB-12-90-180
	90		HB-12-90-120	HB-12-90-140		HB-12-90-180
	100				HB-12-100-160
	110				HB-15-110-160
大流量型	160		HB-12-160-120
	230		HB-18-230-120
	260		HB-24-260-120
			HB-36-260-120
			HB-48-260-120

■ 对应注塑机（参考）

热媒体（水）

最高温度（Max)		120℃	140℃	160℃	180℃
注塑机锁模力	~50tf	HB-03-25-120	HB-06-60-140	HB-06-60-160	HB-06-45-180
	～75tf	HB-06-60-120	HB-06-60-140	HB-06-60-160	HB-09-60-180
		HB-09-60-120	HB-09-60-140	HB-09-60-160	HB-12-60-180
		HB-12-60-120	HB-12-60-140
	～200tf	HB-12-60-120	HB-12-60-140	HB-09-60-160	HB-12-90-180
	～200tf	HB-12-60-120	HB-12-90-140	HB-12-100-160	HB-12-90-180
	～400tf	HB-12-60-120	HB-12-90-140	HB-12-100-160	HB-15-90-180
	～400tf	HB-12-60-120	HB-12-90-140	HB-15-110-160	HB-15-90-180
	～600tf	HB-18-230-120
	~1200tf	HB-24-230-120
		HB-36-260-120
		HB-48-260-120

■ 模温机选择一览

热媒体（油）

类型		高温型
最高温度（Max)		160℃	200℃	350℃
	45		HC-06-45-200	HC-18-45-350
	45		HC-09-45-200	HC-18-45-350
	60	HC-06-60-160
	60	HC-09-60-160
	90	HC-12-90-160	HC-12-90-200
	100			HC-36-100-350
	180		ＨＣ-24-180-200
	230	ＨＣ-24-230-160
	260	HC-36-260-160	HC-36-260-200

■ 对应注塑机（参考）

热媒体（油）

最高温度（Max)		160℃	200℃	350℃
注塑机锁模力	～75tf	HC-06-60-160	HC-06-45-200	HC-18-45-350
	～200tf	HC-09-60-160	HC-09-45-200	HC-36-100-350
	～200tf	HC-12-90-160	HC-12-90-200	HC-36-100-350
	～400tf	HC-12-90-160	HC-12-90-200
大流量型		HC-24-230-160	HC-24-180-200
大流量型		HC-36-260-160	HC-36-260-200
注：由于模具的构造及尺寸的不同，上记的选择表仅供参考，

标准规格

标准规格			HB-31-40-120	HB-32-40/60-120	HB-33-60/90-120
导热媒体			水
温控范围		℃	温控范围＋10～95℃　（±1℃）
冷却方式			直接冷却
加热器		Kw	3.0	6.0	9.0
泵	水泵功率	kw	0.37	0.37	0.75
	最大压力	MPa	0.35	0.35	0.35
	最大流量	L/min	42	42	55
控制器	温度控制		PID控制器/　PID制御
	温度显示		数字显示
	报警提示		泵过载，供水压力，传感器故障，反相，设定点温度
设备	冷却水入口/出口（普通尺寸）		Rc3/8	Rc3/8	Rc3/8
	热水入口/出口（普通尺寸）/送媒口＆返媒口		Rc3/8*2	Rc3/8*4	Rc3/8*4
	接头		Rc3/8	Rc3/8	Rc3/8
储水桶		L	1.2	2.0	2.7
电源	電圧		200/220V 50/60Hz 3φ
	电源插头		3P20A型接地	3P30A型接地	不包括40A
外形尺寸(WDH)		mm	235600620	235600620	235600670
重量		kg	55	60	75

标准规格				HB-34-60/90-120	HB-35-90/120-120	HB-36-120/200-120
导热媒体				水
温控范围			℃	温控范围＋10～95℃（±1℃）
冷却方式				直接冷却
加热器			Kw	3.0	6.0	9.0
泵		水泵功率	kw	0.37	0.37	0.75
		最大压力	MPa	0.35	0.35	0.35
		最大流量	L/min	42	42	55
控制器		温度控制		PID控制器
		温度显示		数字显示/数字显示
		报警提示		泵过载，供水压力，传感器故障，反相，设定点温度
设备		冷却水入口/出口（普通尺寸）		Rc3/8	Rc3/8	Rc3/8
		热水入口/出口（普通尺寸）		Rc3/8*2	Rc3/8*4	Rc3/8*4
		接头		Rc3/8	Rc3/8	Rc3/8
储水桶			L	1.2	2.0	2.7
电源	电压			200/220V 50/60Hz 3φ
	电源插头（插入插头）			3P20A型接地	3P30A型接地	不包括40A
外形尺寸/外形寸法(WDH)			mm	235600620	235600620	235600670
重量			kg	55	60	75
