中走丝

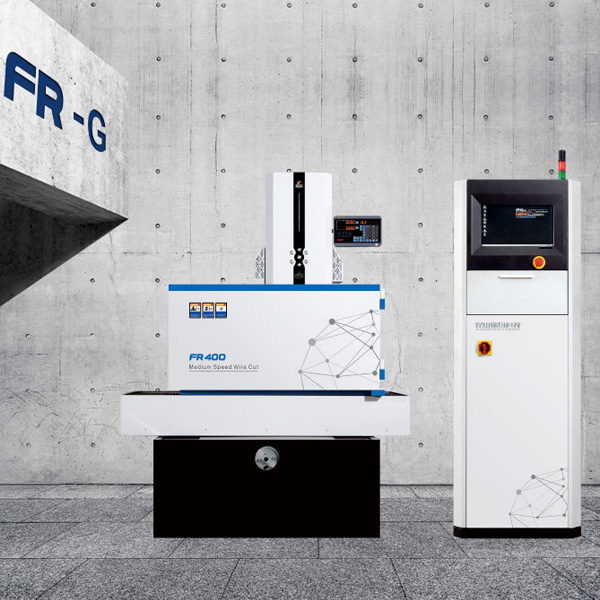

瑞均FR系列高精度中走丝机床

五轴数控

四轴螺距补偿

全新控制系统

联系我们

021-5456 1588

product details

产品详情

主要特点
· 4轴交流伺服电机
· 最大加工速度:300mm2/min
· 最大±15°/80mm · Z轴直流伺服电机,具有Z轴记忆功能
· 三次切割厚度:≥200mm · 锥度切割也有精度,可重复切割
· Roughness: Ra ≤0.8um · 加工速度:150-180mm2/min
· 机器精度:±0.005毫米(12毫米*12毫米*30毫米六角)

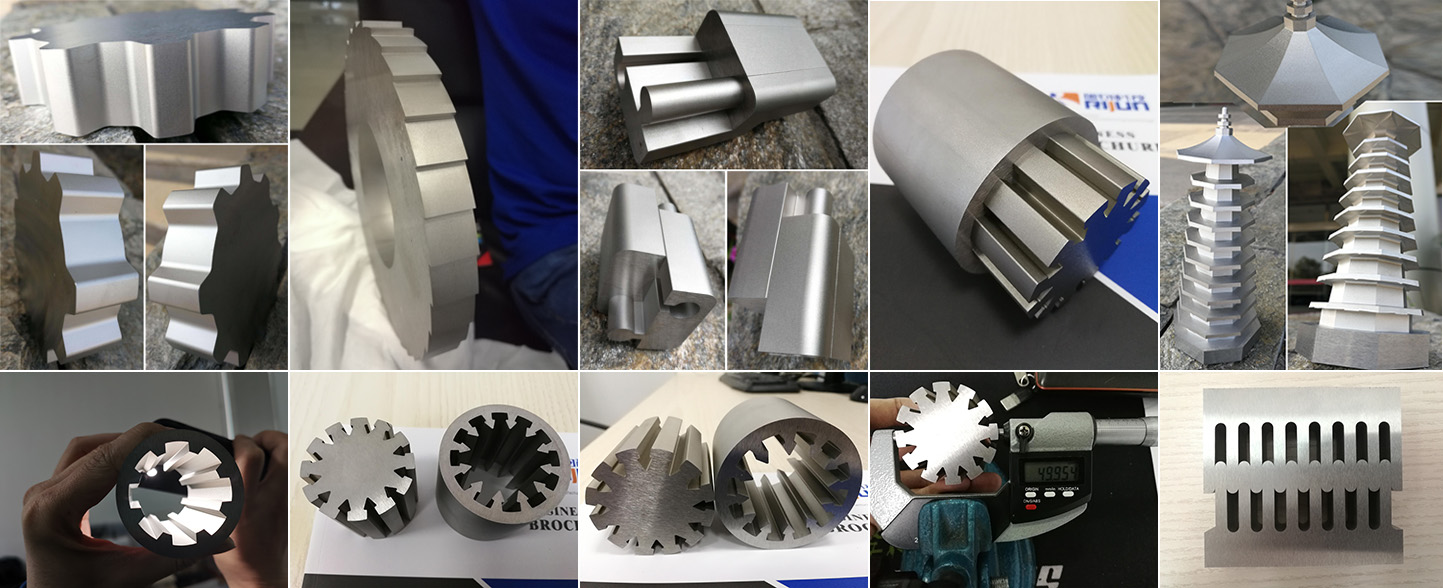

加工案例

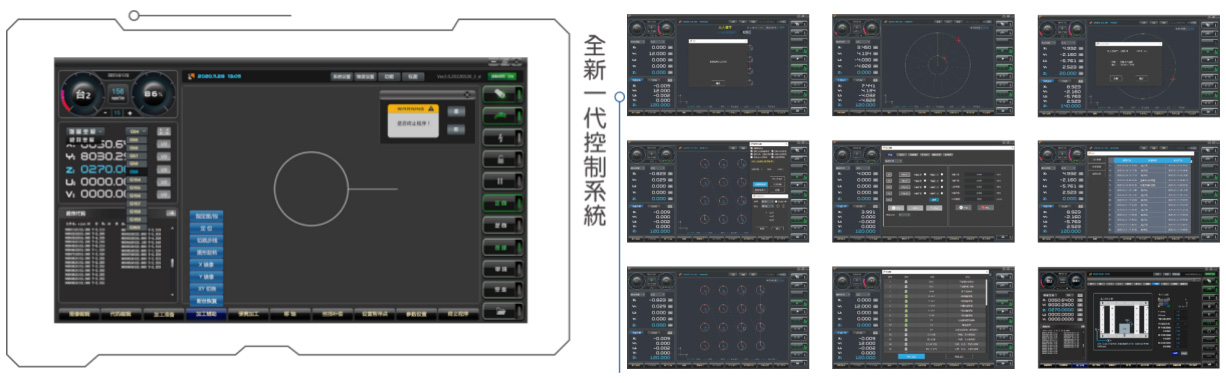

系统功能特点


· 无限量坐标系

· AR倾斜自动补正
· 自动计算锥度切割高度变化
· 自动高速空切
· 锥度一键回垂直点
· 实时修正补偿值、暂停点、跳步线
· 钼丝在位检测
· 断电位移自动回位
· 系统远程控制、维护、软件在线升级
· 智能工艺数据库
· 工件超程预判功能
· 设备故障实时监控实时记录加工流程
· 多功能寻边找正· 电极丝自动校正垂直
规格参数
FR-400S机床规格参数
项目单位技术参数
机器装置( Mechanism) 分体式
工作形式(Working type) 喷水加工
最大工件(Max.work piece)mm550*690*280
最大工件重(Max.work piece weight)kg350
Z轴装置(Z-Axis device) 电动升降
X,Y轴行程(X,Y Travel)mm400*300
Z轴行程(Z Travel)mm290
X,Y,U,V轴驱动 四轴交流伺服
多次切割精度(Precision)mm±0.01-±0.02
重复定位精度mm±0.02
最佳表面粗糙度(Coarse)μmRa≤1.6
最大加工锥度(Max.type) ±15°
最大线速(Max.wire-feed)m/S2--11
钼丝直径(Wire diameter)mm0.16--0.2
加工锥度调整(Taper rectify) 自动
垂直性调整(Perpendiculanrity rectify) 手动

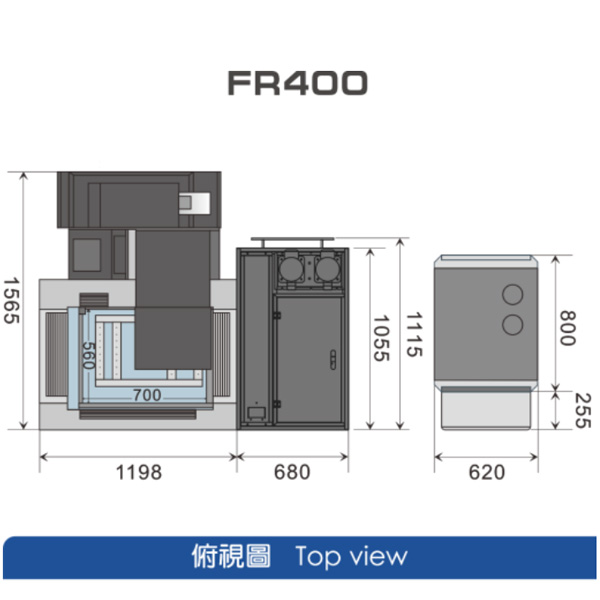

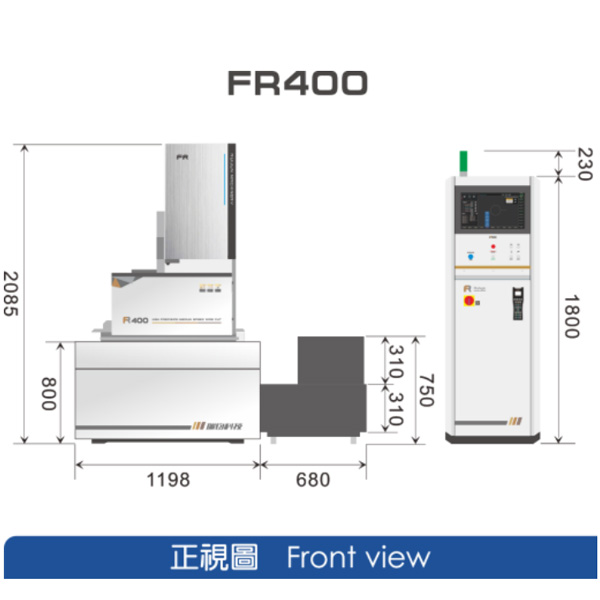

机床尺寸Packing size(L*W*H)mm1198*1565*2085
包装尺寸Packing size(L*W*H)mm1400*1800*2300
机器重量kg≈1850
水箱容量(Tank capacity)L180
过滤方式(Filtering element) 双泵强压循环过滤
加工液(Pure water supply unit) 水基液+纯净水
储液箱尺寸Packing size(L*W*H) 680*1115*760
产品检测及认证

产品由国家权威部门:机械工业电加工机床产品质量监督检测中心

检测合格



应用场景

适用范围广

广泛用于多个行业



合作伙伴

部分客户名单



罗马尼亚、南非、印度尼西亚、澳大利亚、蒙古、土耳其、泰国、越南、伊朗、意大利、印度、俄罗斯、美国、肯尼亚、墨西哥、埃及、斯里兰卡、 沙特阿拉伯、波兰、匈牙利、马来西亚




售后服务

我们的服务:

1. 除易耗件外,其他配件保修一年;主要零部件保修3年(交流伺服PLC控制工控机变频器)

2. 终身维护;

3. 优惠的价格更换备件和配件。
