加工中心

乔峰立式加工中心V-8




联系我们

021-5456 1588

product details

产品详情

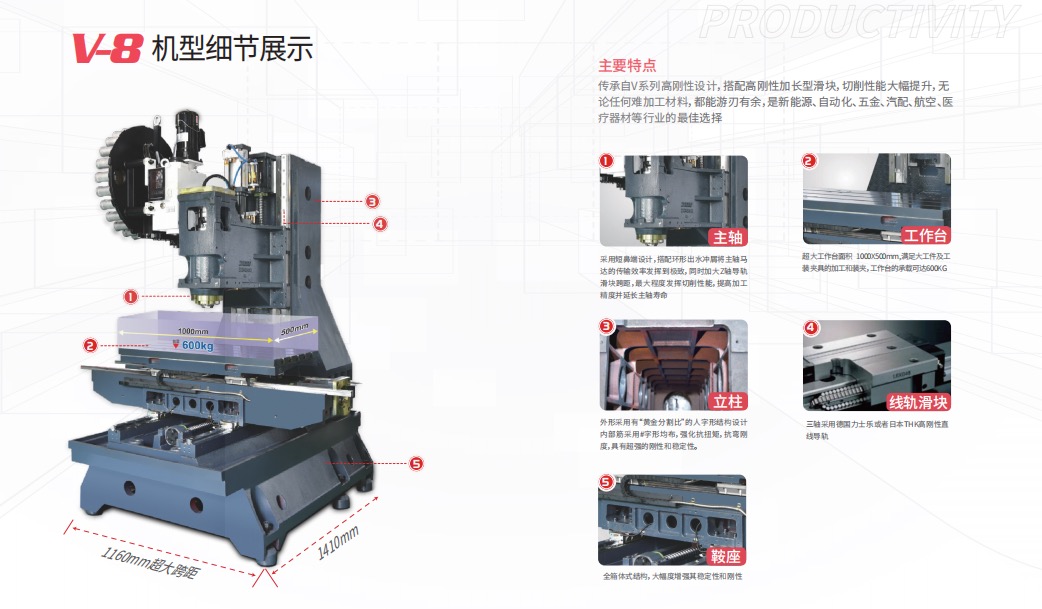

主要特点

1、高刚性机身设计搭配高刚性加长滑块,切削性能大幅提升

2、外形采用具有“黄金分割比"的人字形结构设计,强化抗扭矩抗弯刚度

3、批量化加工最佳选择,广泛适用于新能源、自动化、五金、汽配航空医疗等行业

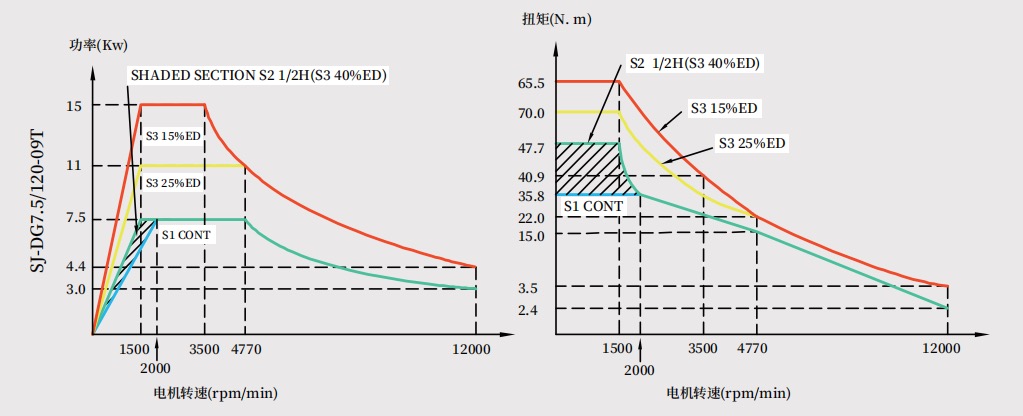

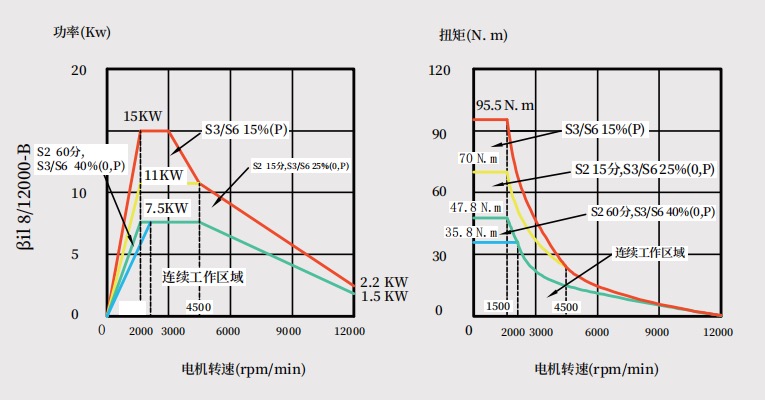

主轴电机特性曲线图






应用领域

适用行业模具行业、航空、汽车制造、医疗行业、五金行业、通讯等。


加工中心 应用领域.jpg

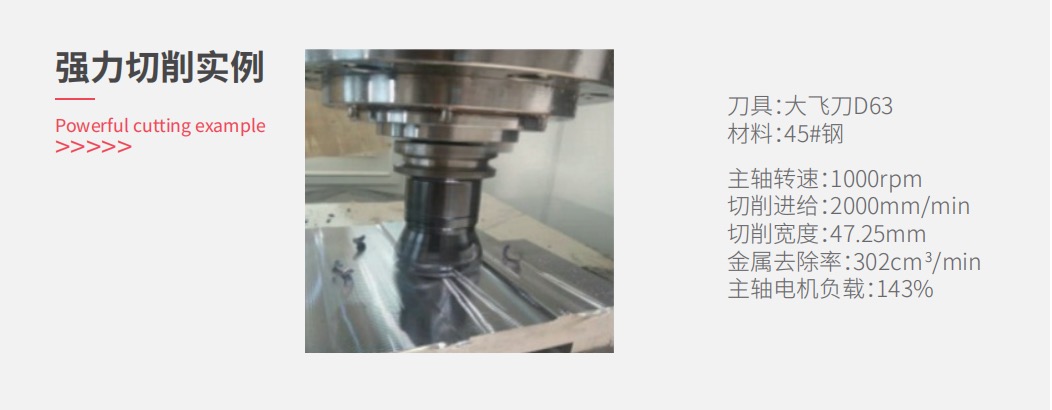

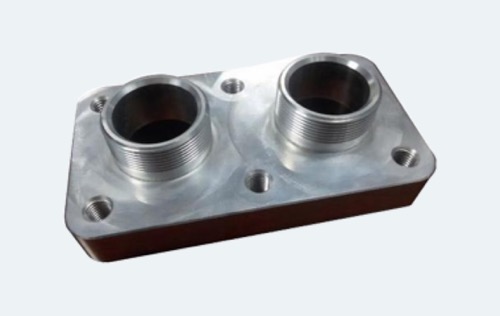

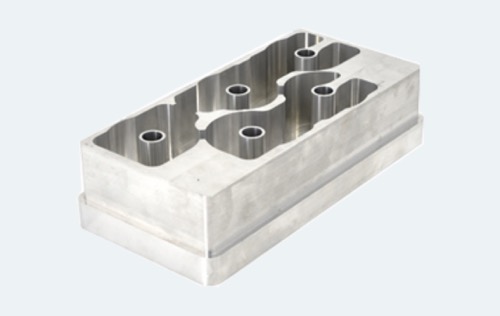

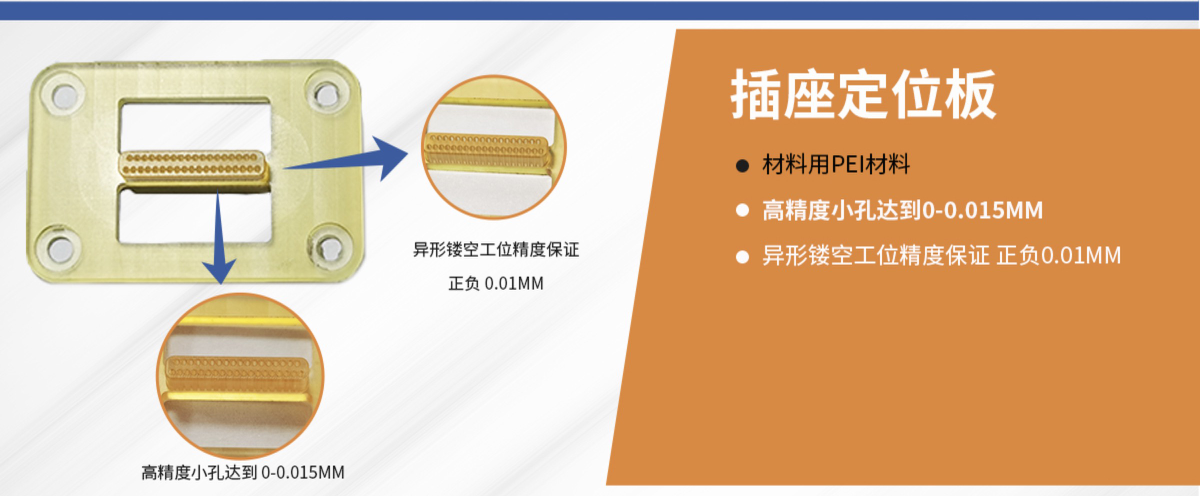

加工案例


传承自V系列高刚性设计,搭配高刚性内循环油冷主轴,切削性能大幅度提升。无论任何难加工材料都能游刃有余 ,是模具、五金、汽配、航空、医疗器材等行业的最佳选择。



机械规格


名称

项目

单位

规格

行程

X轴行程

mm

820

Y轴行程

mm

550

Z轴行程

mm

550

主轴笔鼻端到工作台的距离

mm

120 - 670

主轴中心至Z轴护罩距离

mm

/

工作台

工作台的尺寸

mm

1000x500

T形槽(尺寸×槽数×间距)

mm

18x5x80

工作台最大载重

kg

600

主轴

转速

rpm

12000

主轴锥度

#

BT40

传动方式

#

直结式

进给

三轴切削进给

mm/min

1 - 10000

三轴快速进给

m/min

48/48/48

精度

定位精度

mm

0.008/0.006/0.006

重复定位精度

mm

0.005/0.004/0.004

换刀系统

刀具数

pcs

24

刀具最大重量

kg

8

刀具最大长度

mm

300

刀具直径(满刀/邻空刀)

mm

80/150

刀库形式

#

圆盘式

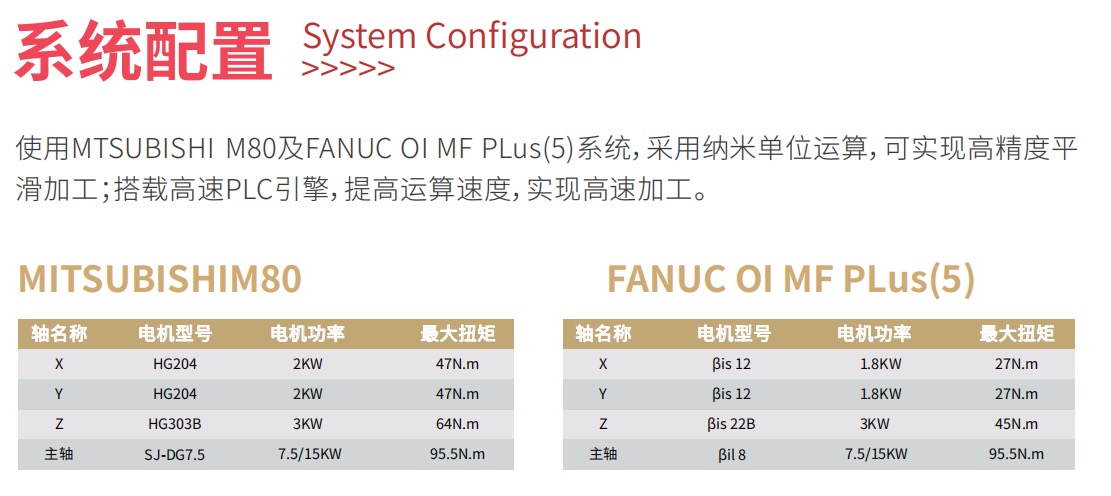

数控系统

控制系统

#

FANUC 0I-MF

主轴电机功率

kw

7.5/15

三轴电机功率

kw

1.8/1.8/3.0

其他

所需空气压力

kgf/cm3

≥6

电力需求

KVA

20

外形尺寸(长x宽x高)

mm

2400x2700x2830
