直线导轨

tokk直线电机模组以其精度高、速度快、运行平稳、结构简单、集成度高、标准系列化、经济高效等特点,已广泛应用到诸多行业。同时得到 行业的高度认可与青睐。从简单的搬运、传送到精密测量、精密加工,TOKK直线电机技术可应用到多种多样的加工工艺和工况场景。同时,可定 制化灵活组合、高稳定性、高性价比等特性,可满足客户多元化的应用需求。

联系我们

021-5456 1588

product details

产品详情

主要优势

● 开模零部件及标准化、成本更低 结构紧凑

● 可实现多轴组合应用(Z轴、十字、悬臂、龙门等结构),灵巧多变

● 可实现多个动子滑台应用 行程可无限延长

● 高精度,反馈单元可选,可达亚微米级

● 易于定制、柔性设计

● 应用广泛

劣势:

● 对于传统传动方式的成本

● 运动控制相对复杂

应用行业

3c行业、半导体行业、新能源行业、汽车行业、光伏行业、液晶面板行业、激光加工行业 ......


直线电机 应用领域.jpg

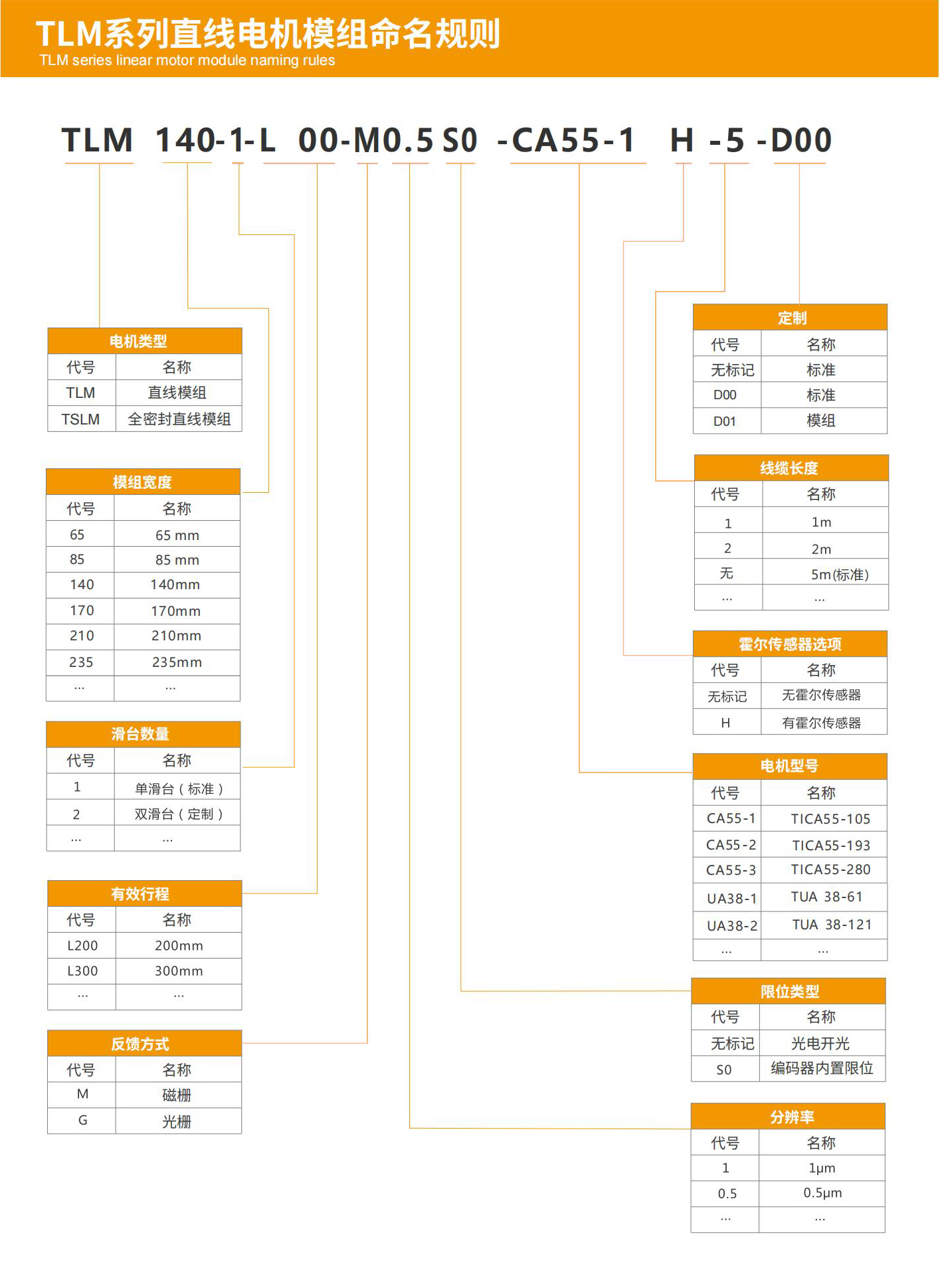

命名规则


产品参数

直线模组TLM85系列

电机型号

TICA40-1

TICA40-2

TICA40-3

持续推力(N)

60

120

180

峰值推力(N)

173

346

519

连续电流(Arms)

3.4

3.4

3.4

最大电流(Arms)

10.37

10.37

10.37

最大速度*¹(m/s)

4

最大加速度*¹(m/s²)

50

重复定位精度(um)

磁栅:±3;光栅:士2;

最大负载*¹(kg)

50

模组高度(mm)

88.5

行程*²(mm)

35~1985(50一个间距)

47~1997(50一个间距)

10~1960(50一个间距)


直线模组TLM140系列

电机型号

TICA55-1

TICA55-2

TICA55-3

持续推力(N)

91

182

273

峰值推力(N)

252

504

756

连续电流(Arms)

3.38

3.38

3.38

最大电流(Arms)

10.31

10.31

10.31

最大速度*1(m/s)

5

最大加速度*¹(m/s²)

50

重复定位精度(um)

磁栅:±3;光栅:±2;

最大负载*¹(kg)

100

模组高度(mm)

78.5

行程*2(mm)

 35~1985(50一个间距)

47~1997(50一个间距)

10~1960(50一个间距)


直线模组TLM170系列

电机型号

TICA75-1

TICA75-2

TICA75-3

持续推力(N)

138

276

414

峰值推力(N)

371

742

1113

连续电流(Arms)

3.23

3.23

3.23

最大电流(Arms)

10.31

10.31

10.31

最大速度*|(m/s)

5

最大加速度*1(m/s²)

50

重复定位精度(um)

磁栅:±3;光栅:±2;

最大负载*¹(kg)

160

模组高度(mm)

90.5

行程*2(mm)

35~1985(50一个间距)

47~1997(50一个间距)

10~1960(50一个间距)


*¹最大加速度、最大速度、最大负载为参考值,实际需根据运动规划综合评估,若实际参数大于参考值,请联系厂商评估。

*²更多行程请联系厂商。

内部结构


技术对比


亮点1:XYZR四轴运动控制平台,可用于模切,检测,贴合,对位组装等常用场景,直线运动精度1微米, 旋转运动精度0.001度。 整机速度,精度,成本明显优于scara

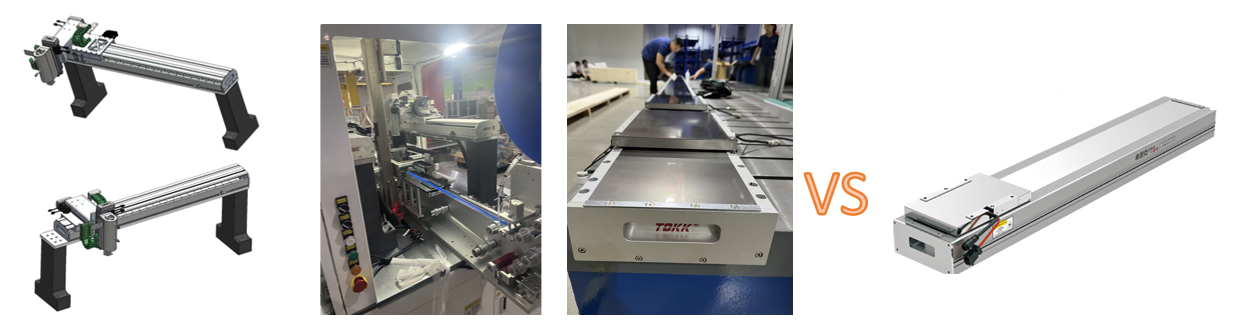

★ 亮点2:与竞品相比,正面锁附安装更方便,免拆钢带
