雕刻机

精雕三轴高速加工中心JDHGT400T

适用于微米级电极、精密模具零件铣削加工及金属和特种材料精密孔磨削加工的三轴高速加工中心。

进行合理的软硬件配置,可稳定实现2~5μm加工精度。

X/Y/Z轴工作行程:400/400/200mm

工作台尺寸:530x430mm

工作台承载量:300kg

联系我们

021-5456 1588

product details

产品详情

视频

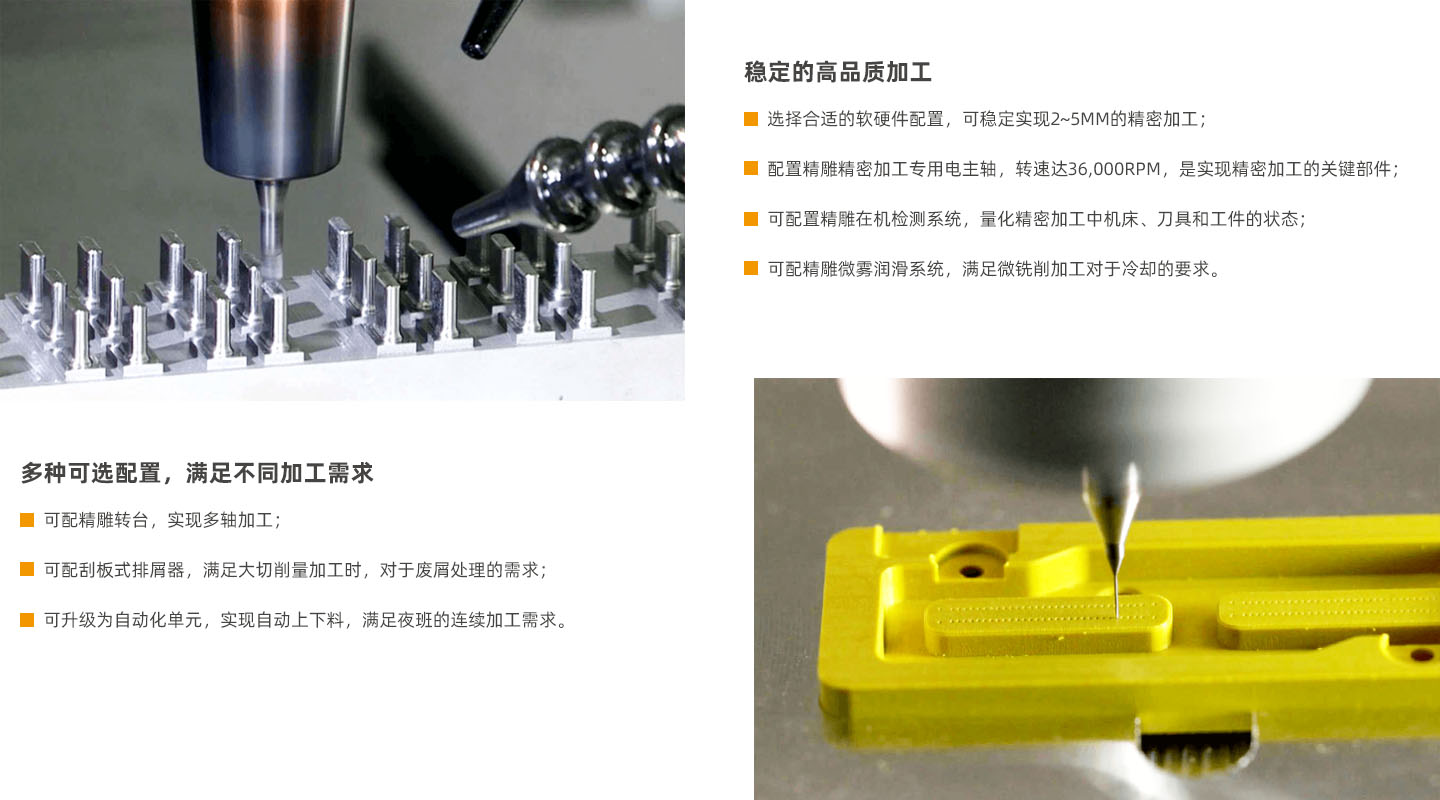

设备亮点


应用案例


技术参数

项目

标准值

X/Y/Z轴运动定位精度

0.002/0.002/0.002mm

X/Y/Z轴重复定位精度

0.0018/0.0018/0.0018mm

X/Y/Z轴工作行程

400/400/200mm

工作台尺寸

530×430mm

最大工作负重

300kg

主轴最高转速

36000rpm

32000rpm

刀柄规格

ISO20

HSK-E32

刀库容量

20(伞式刀库)/37(链式刀库)

X/Y/Z轴快速移动速度

15m/min

最高切削进给速度

10m/min

驱动系统

交流伺服

工作电压

三相380V/50HZ

气源压力

≥0.52MPa

机床总重量

5100kg

•上述位置参数参照国际标准ISO230-2标定

配置

标准配置

可选配置

精雕JD50数控系统

切削液制冷机

精雕CAM软件JDSoft SurfMil高速高精数控功能高级配置包光栅尺全闭环控制

刮板排屑过滤系统

主轴及驱动系统制冷机机内螺旋排屑器
激光对刀仪
袋式过滤装置
接触式测头
微量油雾润滑装置
接触式对刀仪
图像测量系统(CCD)
标准球+ 切削液箱+ 冷干机
自动供料系统(精雕自产)
油雾收集器自动门+机内喷淋系统
 台面清洁模块
 治具控制模块
 四轴回转工作台
 环规

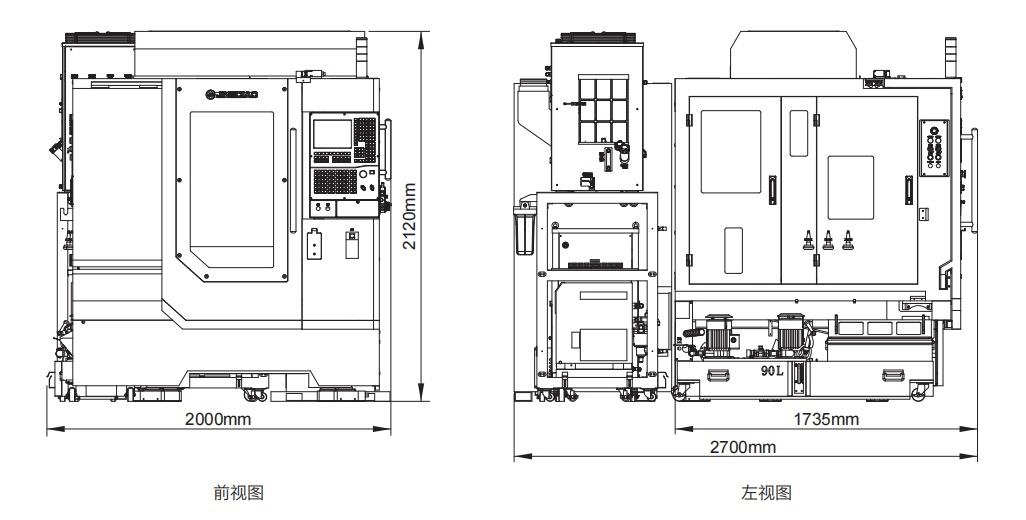

安装尺寸


服务优势

数控工程服务

为客户提供专业的工程技术服务,是北京精雕服务工作的最突出特色。为快速响应客户需求,北京精雕建立了一支专业素质过硬的工程技术支持团队,能够从工程技术支持、人员提高培训和设备维护保障等多个方面,为客户提供一对一的技术服务,最大程度地保障客户所购设备的现场运行情况。
