数控车床

乔峰数控车床HQT08-580UA




联系我们

021-5456 1588

product details

产品详情

视频

主要特点

1、主轴轴承采用进口预压高精密斜角滚珠轴承,使主轴拥有高刚性和高精度

2、准确分度的一体式刀塔:其中刀塔,滑鞍等铸件加大加重,进一步增加了重切削性能。伺服可编程尾座,标配活顶尖(可选配内置式旋转套筒)

3、加宽机床的导轨,加粗丝杠的直径,进一步提高机床的切屑刚性,更利于重切加工。

产品加工应用

该系列机型应用在汽车、工程机械和农业机械、代加工产品、能源行业、医疗行业以及大批量零件机械。


加工案例

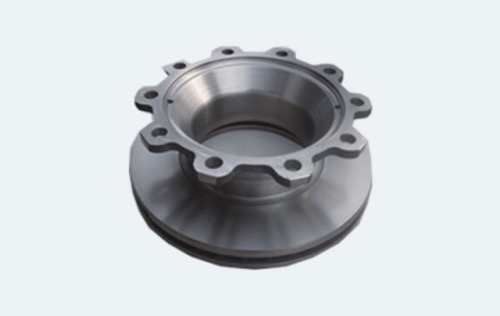

加工行业,可加工直线圆柱、斜线圆柱、圆弧和各种螺纹、槽、蜗杆等复杂零件,典型加工零件如齿轮轴、喷嘴皮带轮、刹车盘、活塞、滤头、气门导管、全防护配件等。

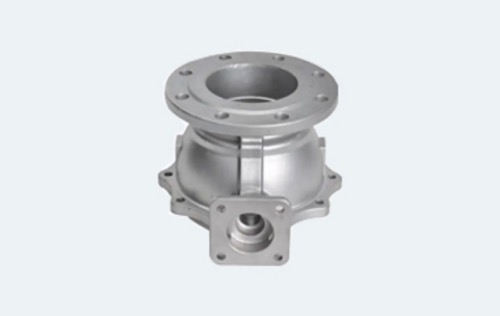

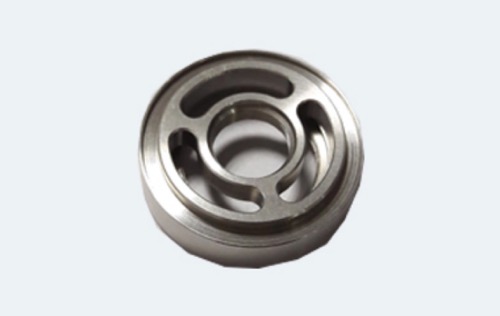

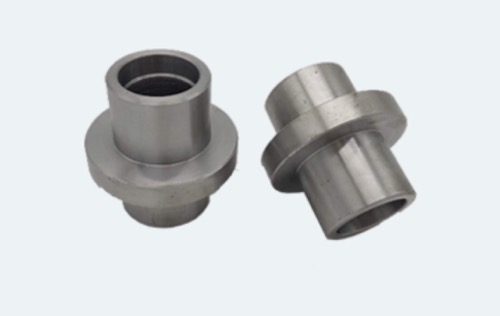

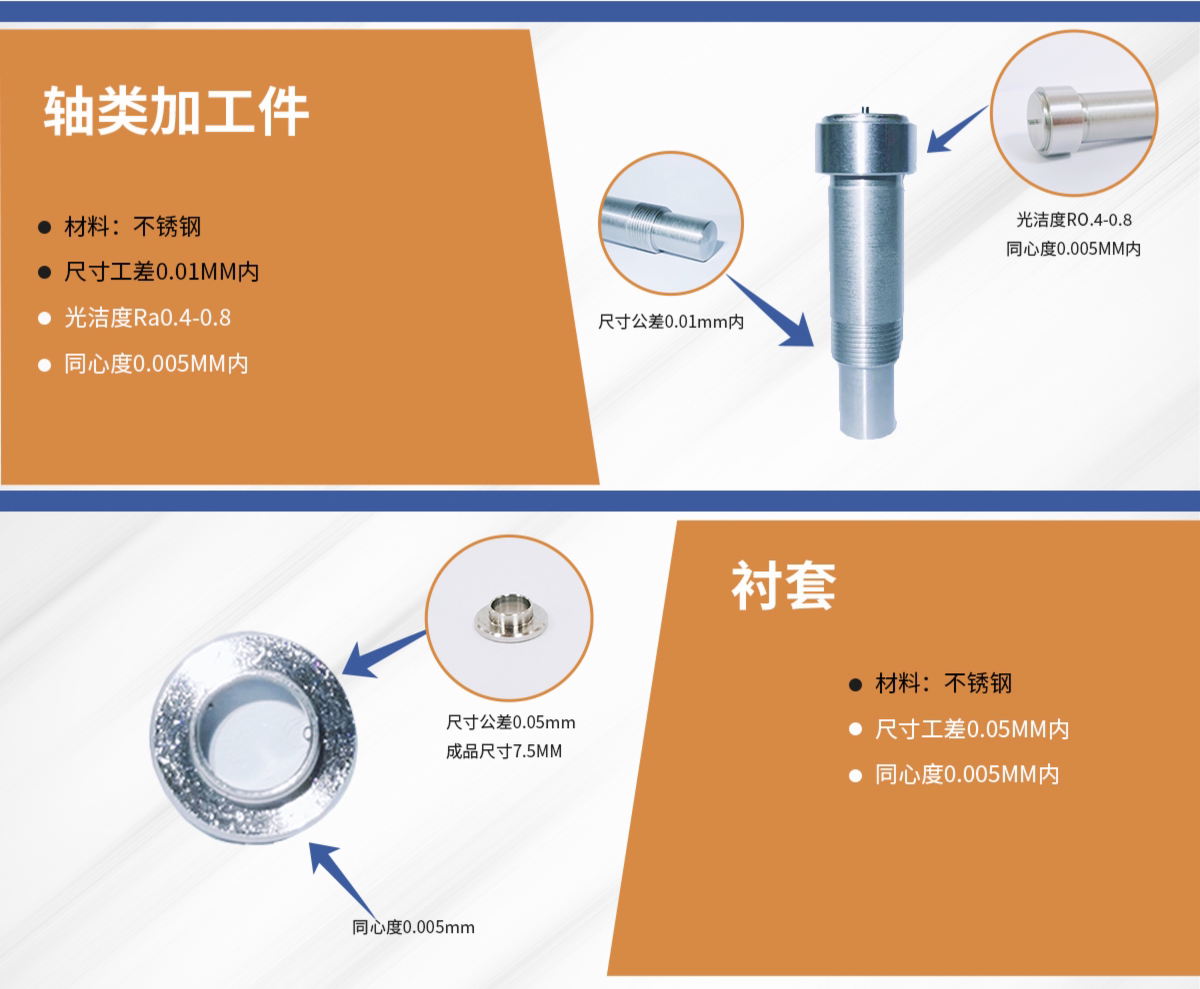

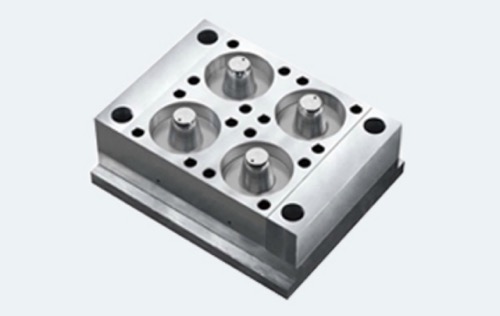

典型加工件:

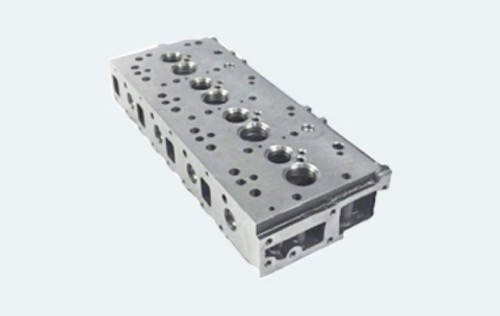

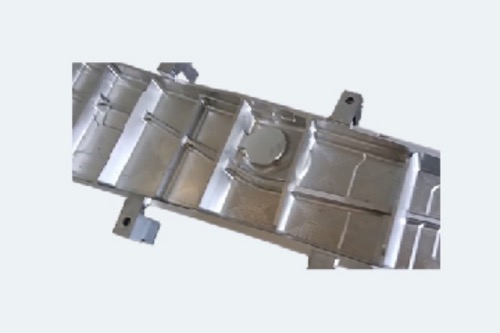

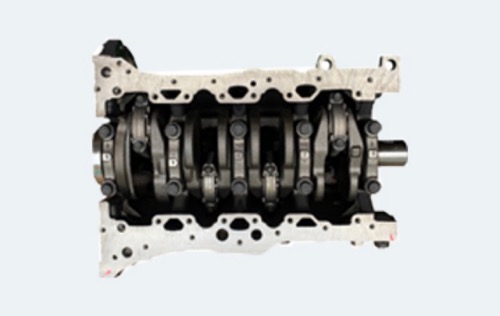

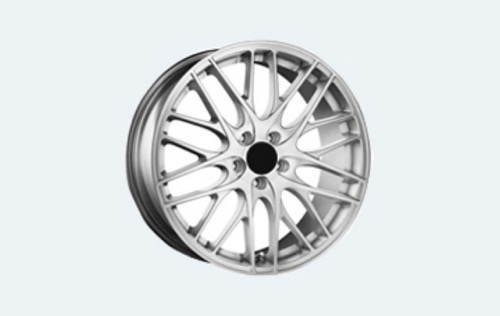

汽车零部件


阀门轴承类

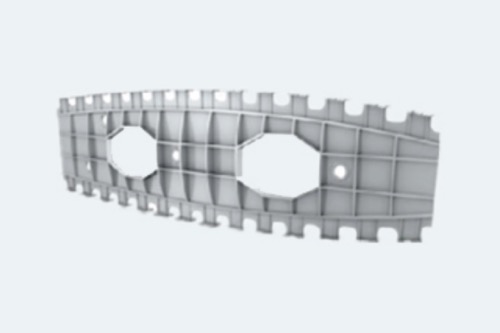

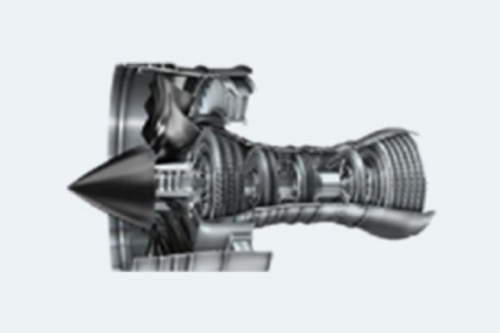

航天航空领域

高效加工航空零件,助力精密制造企业提质增效


机床规格

描述

单位

规格

加工能力

最大回转直径

mm

ø580

最大加工直径×长度Max

mm

ø370×470

主轴通孔直径

mm

ø62

ø 76(选配)

最大棒料通过直径

mm

ø51

ø 65

最大支持质量

Kg

200

主轴

主轴最高转速

rpm

4500

主轴端部形式

KSA

A2-6

卡盘尺寸

inch

8″中空卡盘

进给

最大行程

X轴(X-axis)

mm

210

Z轴(Z-axis)

mm

480

快速移动速度

X轴(X-axis)

m/min

30

Z轴(Z-axis)

m/min

36

刀塔

安装刀具数量

ea

12

分度时间

sec

0.23

外径刀杆高度

mm

25X25

内径刀杆最大直径

mm

ø40

刀盘对边距

mm

410

端面车削过主轴心加工范围(相邻刀位可安装φ40镗刀)

mm

φ200

尾座

尾座主轴端部形式



MT4(活顶尖)

电机

主轴电机

kW

11/15

主轴扭矩

Nm

183(334Max.)

进给伺服电机

X轴(X-axis)

kW

1.8

Z轴(Z-axis)

kW

1.8

其它

机床总功率

kW

21

冷却箱容量

L

120

油润滑装置容量

L

1.8

占地面积

高度height

mm

1815

长度Length

mm

2933(无侧排屑器)

3735(含侧排屑器)

宽度Width

mm

1862(无后排屑器)

2715(含后排屑器)

机床总重量

kg

4500

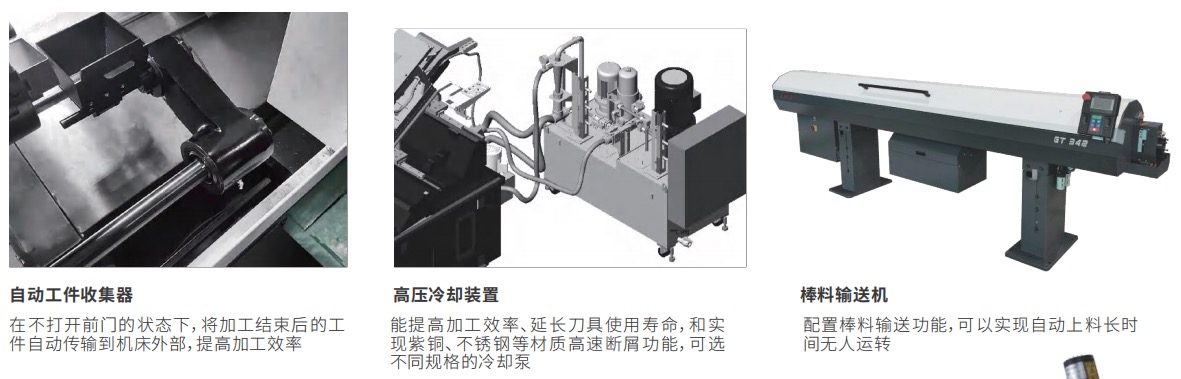

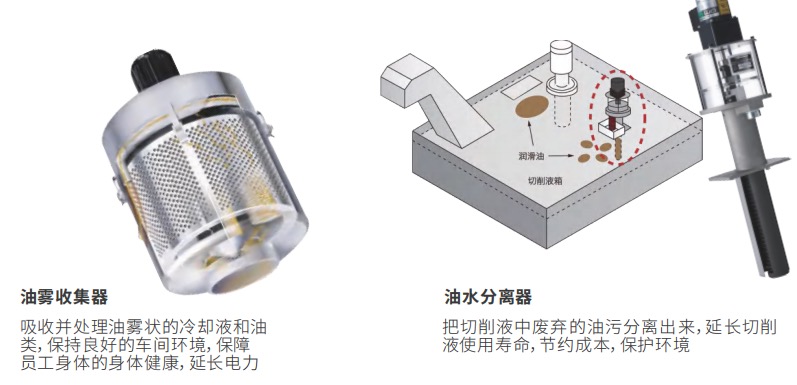

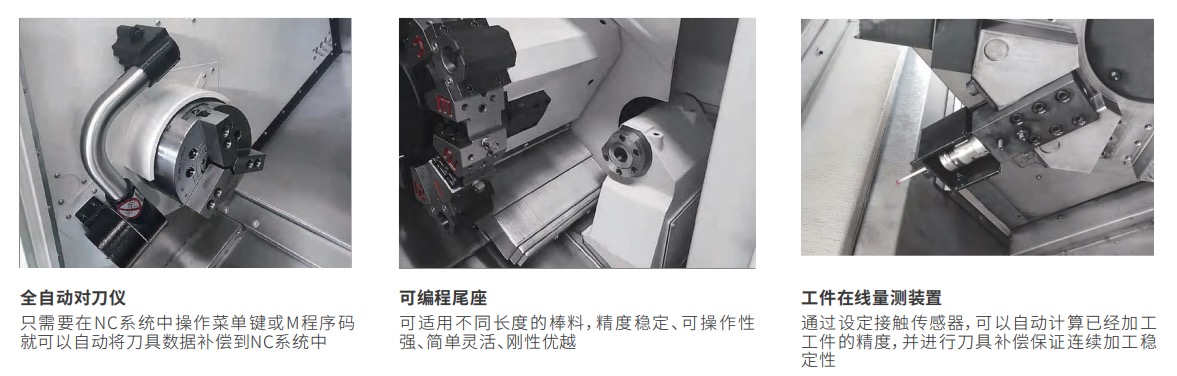

选配附件
