磨床

雅力大磨床

产品软件系统功能特点:三轴手动

联系我们

021-5456 1588

product details

产品详情

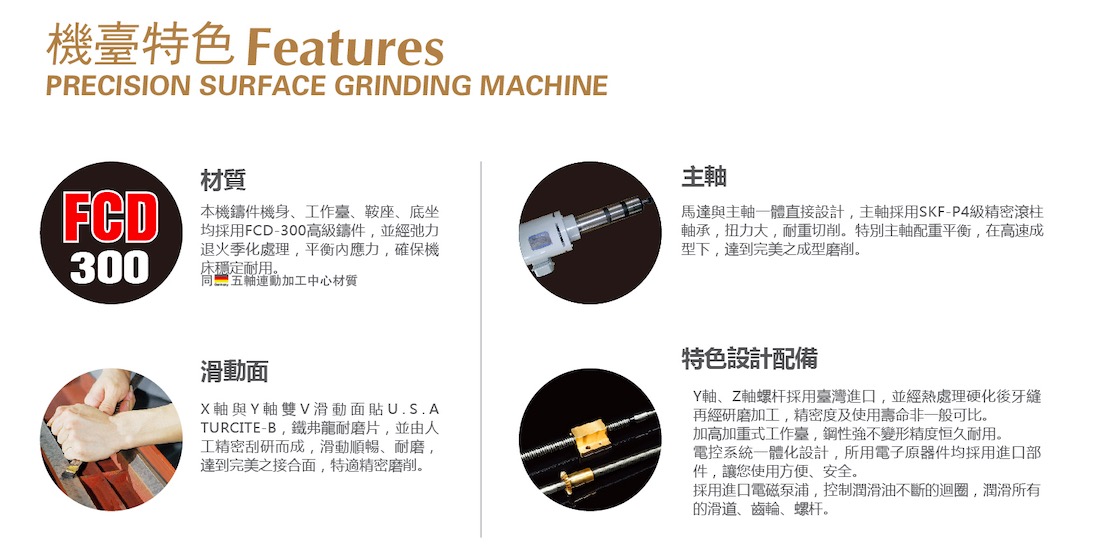

机台特色

機械材質結構

主要鑄件如底座,鞍座,工作臺,立柱采用FC30及FCD35之材質,是高強度及耐磨鑄鐵,配合內部之超強加強肋,幷經強制回火處理,消除應力,以杜絕日后變形,保持機械的精密度。

高強度立柱

特別采用加大H型鋼結構高鋼性寬跨距滑軌,再經加工及精密導軌研磨,主軸不產生振動,確保加工成品精度。

低磨擦介面

本機左右及前后滑道貼有鐵弗龍(TURCITEB)薄片,由人工鏟花完成,以獲得致完美之接獨面,如此結合面可使工作臺運作時輕快,確保其精確性。

高精密主軸

V3級馬達與砂輪主軸一體設計,主軸材質厲SCM-21經調質后,初加工后經高周波硬化處理,且經精密研磨后采用歐系超精密P4級斜角滾珠/滾柱軸承,軸端偏擺在0.002mm以下,密封式油脂潤滑,確保長期壽命,高速旋轉低噪音,無震動,高性能,強扭力,適合高精密成型研磨。

自動潤滑系統

采用電磁泵控制潤滑油強制不斷的循環滑所有的滑軌,上下及前后螺杆,可降低磨損度。


硬件特点

主轴:

马达与主轴一体直接设计,主轴采用 P4 级精密斜角滚柱轴承,扭力大,耐重切削。特别主轴配重平衡,在高速成型下,达到完美之成型磨削。

滑动面:

X 轴/Y 轴轨道滑动面贴 TURCITE-B,铁弗龙耐磨片,并由人工精密刮研而成,滑动顺畅、耐磨,达到完美之接合面,特适精密磨削。

特色设计配备:

Y 轴、Z 轴螺杆采用台湾原厂定制,材质经热处理硬化后,螺牙缝再经高精密螺纹磨研磨加工,精密度及使用寿命非一般旋削螺杆可比。

加高加重式工作台,钢性强不变形精度恒久耐用

电控系统一体化设计,电子原器件采用进口部件,让您使用方便、安全

采用不间断电磁泵浦,控制润滑油不断的循环,润滑所有的滑轨、齿轮、螺杆。

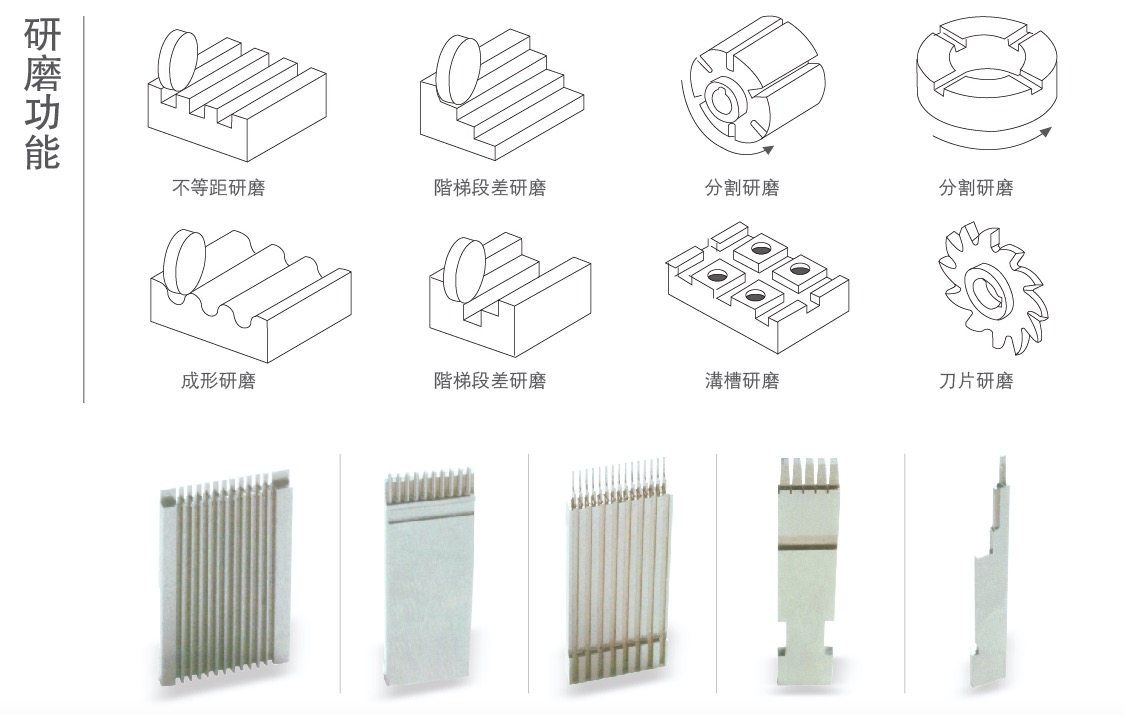

应用领域/加工案例





磨床配置

YALITA 450 磨床配置明细

序号

配件名称

品牌

产地

1

主轴电机

大同/新生

中国台湾

2

主轴

宏声/黑田

中国台湾

3

主轴轴承

NSK/或同等级P4

日本

4

耐磨胶片

铁氟龙

意大利

5

接触器

仕林

中国台湾

6

丝杆

升章

中国台湾

7

HT-300 高级铸件



中国大陆

8

光栅数显0.001mm

万濠

台企(东莞万豪)

9

强力磁盘1535

美其林

中国大陆

10

吸尘器

黑田

中国大陆

11

变频器

仕林

中国台湾

12

220V 电子油泵

统一

中国台湾

规格参数

项目

450/618

  研磨最大长度

450mm

  研磨最大宽度

150mm

  砂轮轴心至工作台距离

385mm

  砂轮尺寸(外径*厚度*孔径)

180*13*31.75mm

  主轴转速(50Hz/60Hz)

3000rpm/3600rpm

  手轮每转进给量

工作台左右移动

100mm

鞍座前后动量

5mm(每刻度 0.02mm)

砂轮上下移动量

1mm(每刻度 0.005mm)

  砂轮马达(V3)

1.1Kw1.5HP

  吸尘马达

0.4Kw

  机器大小(长*宽*高)

1400*920*1850mm

  机械重量(约)

750kg

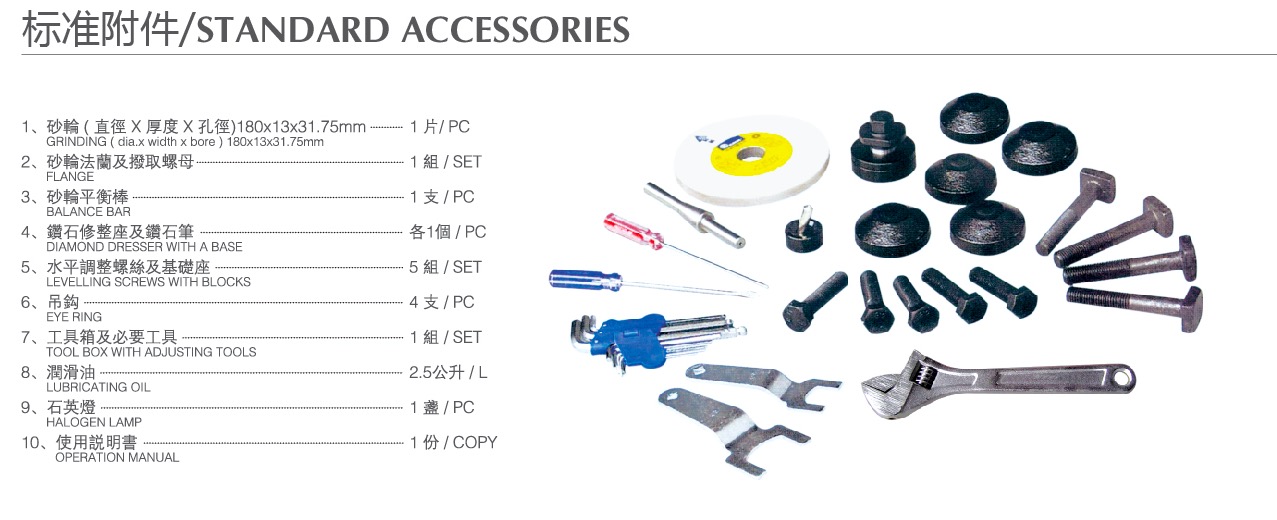

标准附件
