Centro de mecanizado de alta velocidad de cinco ejes de Jingdiao JDGR300

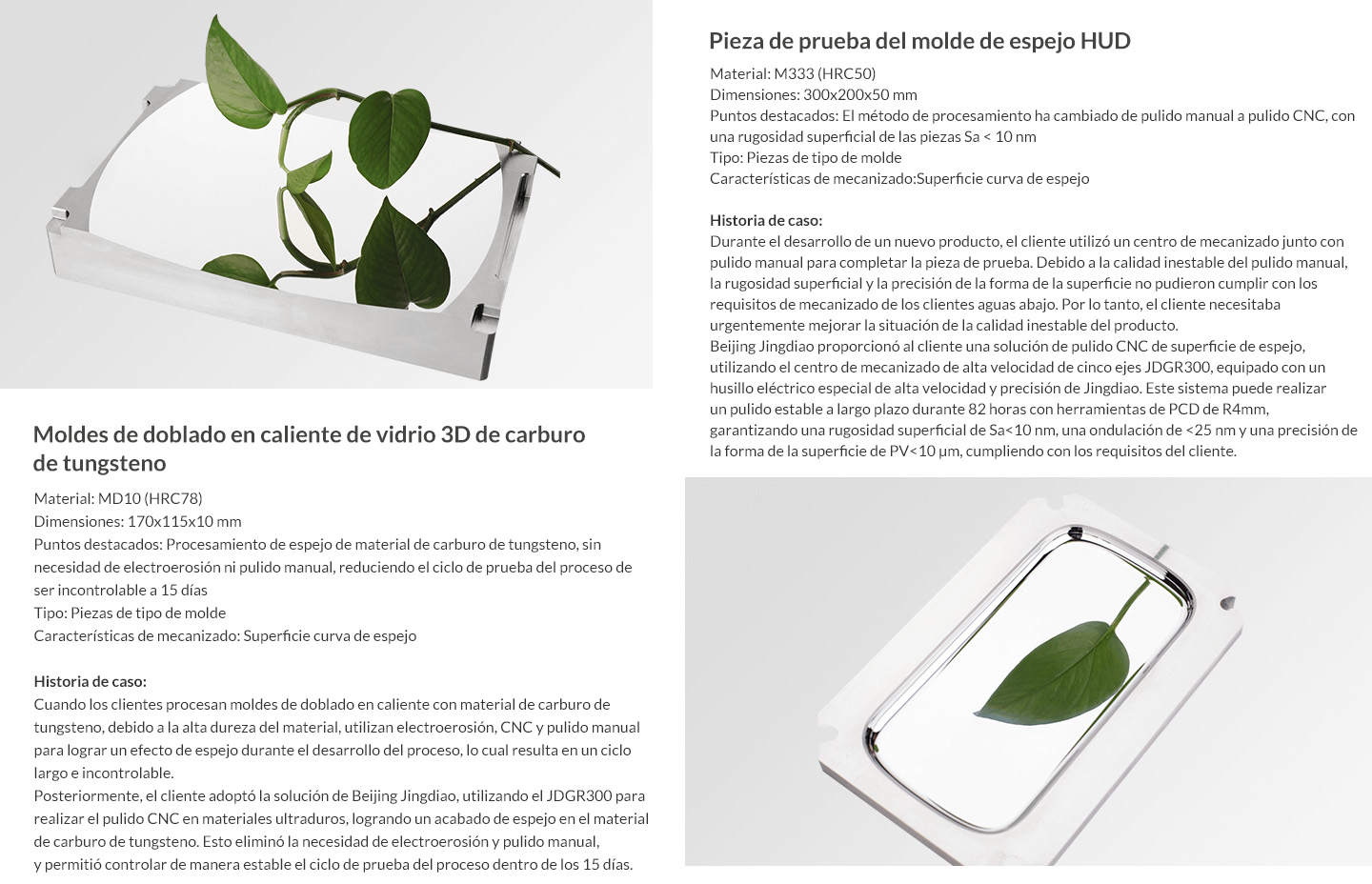

Mecanizado de cinco ejes adecuado para moldes de precisión, piezas de precisión y componentes metálicos complejos. Puede realizar fresado, taladrado, mandrinado, roscado y otros procesos de mecanizado compuesto, siendo ampliamente utilizado en la industria de dispositivos médicos y moldes de precisión. Puede realizar el mecanizado de precisión de materiales metálicos duros con formas complejas (HRC>50) y el mecanizado de piezas de moldes de precisión con altos requisitos de calidad superficial.
Contáctanos

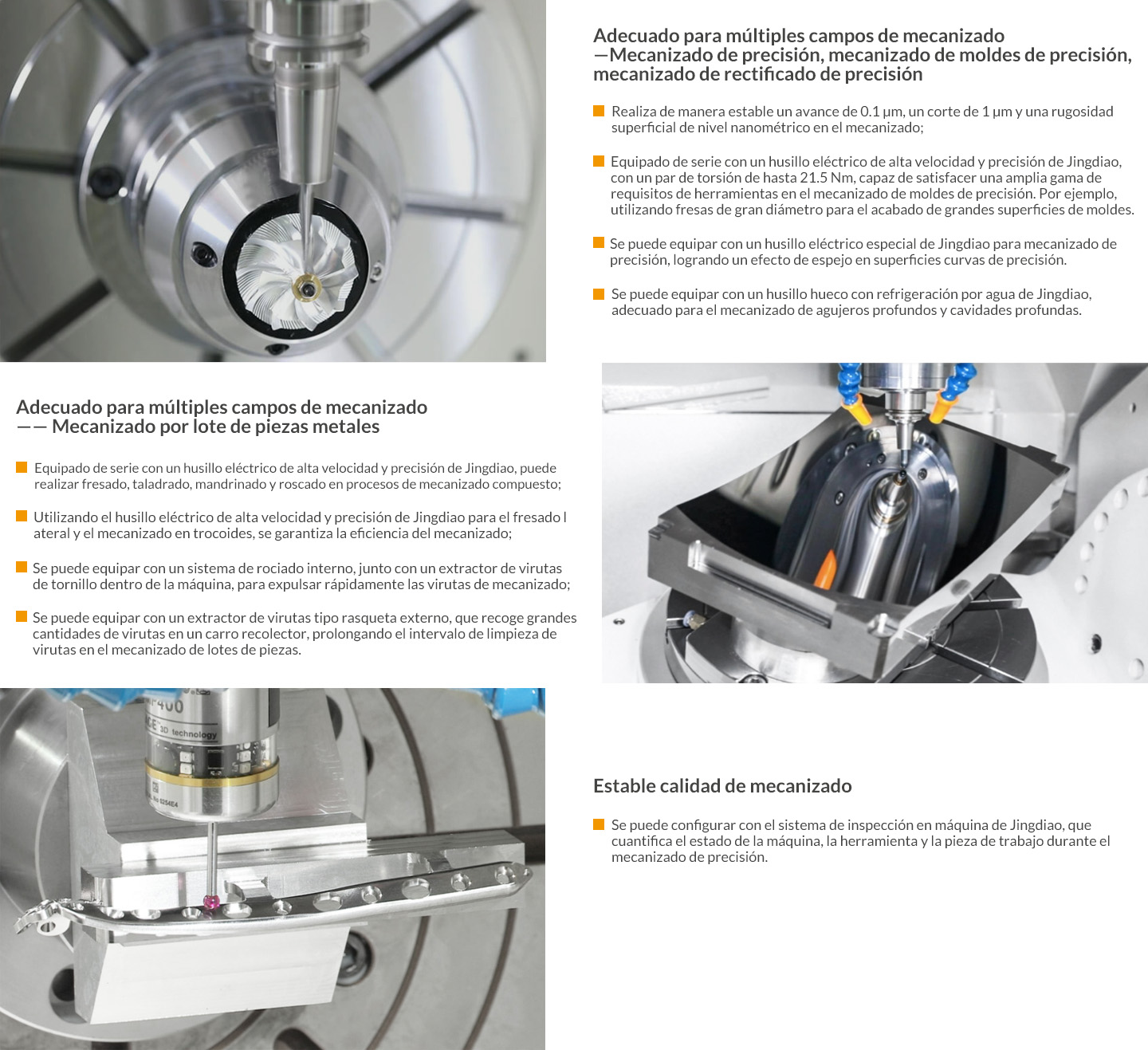

■ Posee una capacidad de mecanizado de nivel micrométrico estable, pudiendo alcanzar un avance de 0.1 micrómetros, un corte de 1 micrómetro y un acabado superficial de nivel nanométrico.
■ Equipado con un husillo eléctrico síncrono de alta velocidad de 150, que se caracteriza por su alta velocidad y baja vibración, posee la capacidad de realizar fresado de precisión, mandrinado, taladrado y roscado con herramientas compuestas.
■ Equipado con el sistema de inspección en máquina de Beijing Jingdiao, realiza la inspección y corrección en máquina de las piezas de trabajo, herramientas y el estado de la máquina, reduciendo el impacto de los 'errores inherentes' en la precisión de las piezas.
■ Se puede equipar con un almacén de herramientas en cadena con capacidad para 63 herramientas y un sistema de alimentación automática, logrando así un mecanizado automatizado.

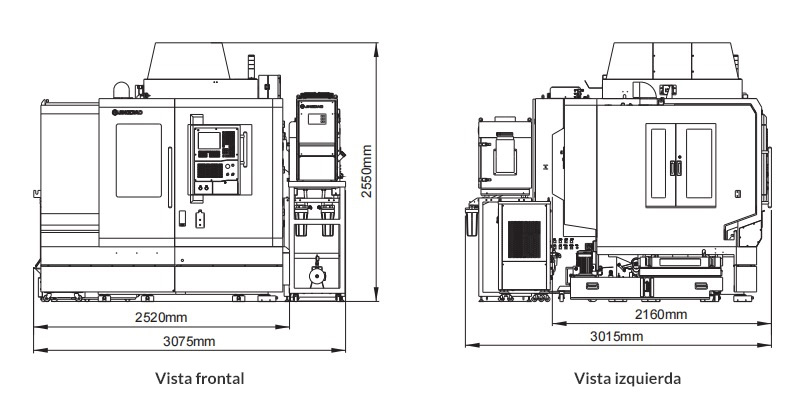

Descripció | Valor estánde | |
Precisión de posicionamiento del movimiento de los ejes X/Y/Z | 0.002/0.002/0.002mm | |
Precisión de posicionamiento del movimiento de los ejes A/C | 6"/6" | |
Precisión de posicionamiento repetido de los ejes X/Y/Z | 0.0018/0.0018/0.0018mm | |
Precisión de posicionamiento repetido de los ejes A/C | 4"/4" | |
Desplazamiento de los ejes X/Y/Z | 390/510/300mm | |
Ángulo de rotación de los ejes A/C | -110°~90°/360° | |
Diámetro de la mesa de trabajo | 300mm | |
Carga máxima de trabajo | 100kg | |
Velocidad máxima del husillo | 32000rpm | 20000rpm |
Especificaciones de empuñadura | HSK-E32 | HSK-A50 |
Capacidad del almacén de herramientas | 24 (almacén de herramientas tipo paraguas) | 37 (almacén de herramientas tipo cadena) |
Velocidad de movimiento rápido de los ejes X/Y/Z | 15m/min | |
Velocidad de rotación rápida de los ejes A/C | 60/100rpm | |
Velocidad máxima de alimentación de corte de los ejes X/Y/Z | 10m/min | |
Velocidad máxima de alimentación de corte de los ejes A/C | 60/100rpm | |
Sistema de accionamiento | Servo de CA | |
Voltaje de trabajo | Trifásico 380V/50Hz | |
Presión de fuente de aire | 0.55-0.65MPa | |
Peso total de la máquina | 7400kg |
Configuración estándar | Configuraciones opcionales | |
Sistema CNC Jingdiao JD50 | Dispositivo de filtrado tipo bolsa | |
CAM Software de Jingdiao JDSoft SurfMi! | Separador de aceite y agua | |
Paquete de configuración avanzada para funciones CNC de alta velocidad y alta precisión | Dispositivo de lubricación por micro-niebla de aceite | |
Enfriador para el sistema de husillo y el sistema de accionamiento | Sistema de filtrado y transporte de virutas tipo rastrillo | |
Mesa giratoria de doble eje de accionamiento directo | Transportador de virutas helicoidal interno | |
Tanque de líquido de corte | Sistema de rociado interno | |
Sonda de contacto | Sistema de presurización de líquido de corte | |
Medidor de herramientas láser | ||
Medidor de contacto | ||
Bola estándar | ||
Anillo de calibración | ||
Secador refrigerado | ||
Recolector de neblina de aceite | ||
Enfriador de líquido de corte |
