Máquinas de grabado

Centro de mecanizado de alta velocidad de tres ejes de Jingdiao JDHGT400T

Se trata de un centro de mecanizado de alta velocidad de tres ejes adecuado para el fresado de electrodos de micras, piezas de moldes de precisión y rectificado de precisión de agujeros en metales y materiales especiales.

Con la configuración adecuada de software y hardware, se puede realizar de manera estable una precisión de mecanizado de 2 a 5 μm.

Los desplazamientos que pueden realizar los ejes X, Y y Z: 400/400/200mm

Dimensiones de la mesa de trabajo: 530x430mm

Capacidad de carga de la mesa de trabajo: 300kg

Contáctanos

021-5456 1588

Mensajes en línea

Detalles del producto

Vídeo

Puntos destacados del equipo

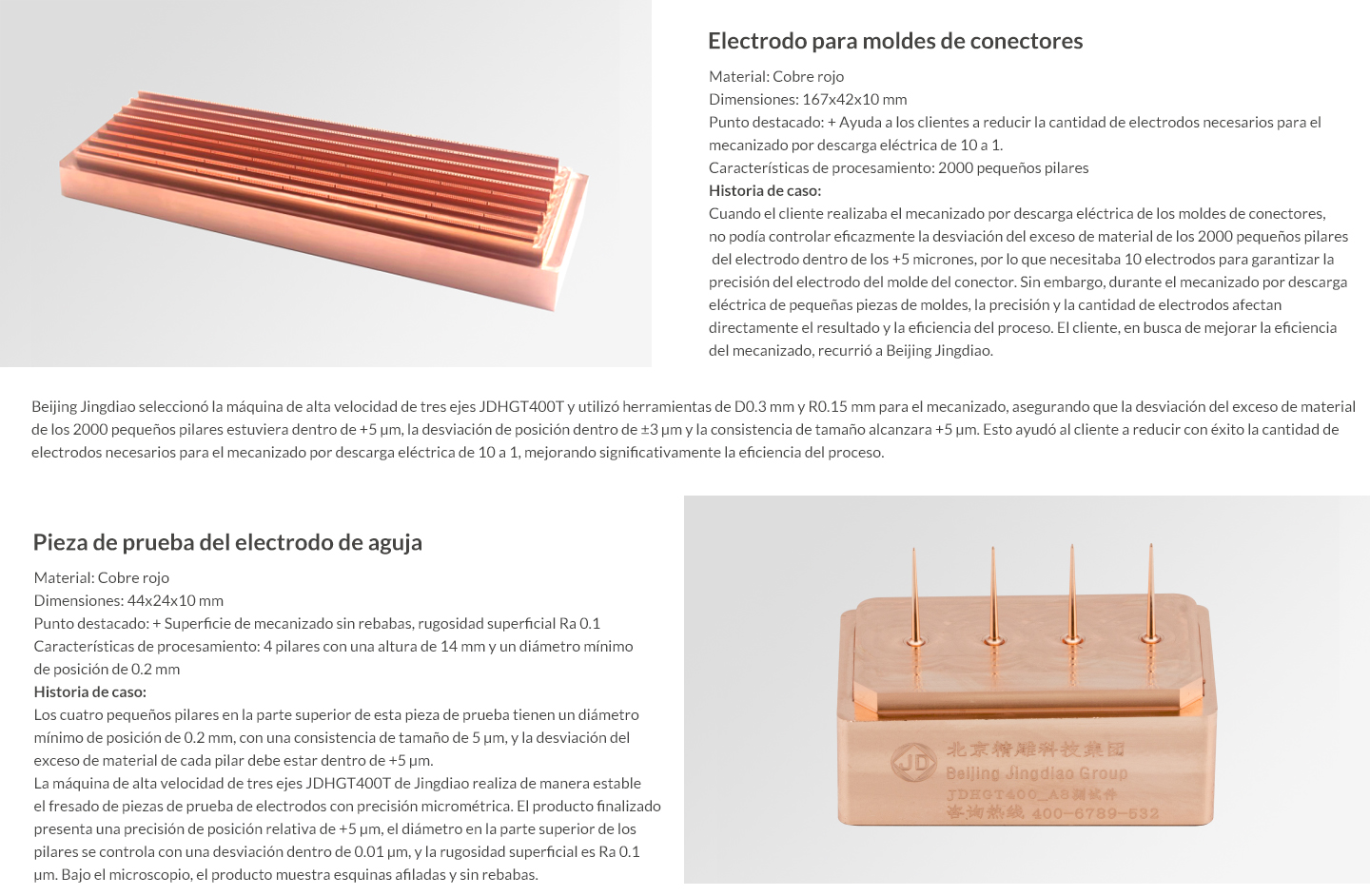

Casos de aplicación


Parámetros técnicos

Descripción	Valor estánder
Precisión de posicionamiento del movimiento de los ejes X/Y/Z	0.002/0.002/0.002mm
Precisión de posicionamiento repetido de los ejes X/Y/Z	0.0018/0.0018/0.0018mm
Desplazamiento de los ejes X/Y/Z	400/400/200mm
Dimensión de la mesa de trabajo	530×430mm
Carga máxima de trabajo	300kg
Velocidad máxima del husillo	36000rpm	32000rpm
Especificaciones de empuñadura	ISO20	HSK-E32
Capacidad del almacén de herramientas	20 (almacén de herramientas tipo paraguas)/37 (almacén de herramientas tipo cadena)
Velocidad de movimiento rápido de los ejes X/Y/Z	15m/min
Velocidad máxima de alimentación de corte	10m/min
Sistema de accionamiento	Servo de CA
Voltaje de trabajo	Trifásico 380V/50Hz
Presión de fuente de aire	≥0.52MPa
Peso total de la máquina	5100kg

Configuración estándar

Standard Configuration	Optional Configuration
Sistema CNC Jingdiao JD50	Enfriador de líquido de corte
Paquete de configuración avanzada de funciones CNC de alta velocidad y alta precisión del software CAM de Jingdiao JDSoft SurfMill con control de bucle cerrado completo mediante reglas de rejilla	Sistema de filtrado y transporte de virutas tipo rastrillo
Enfriador para el sistema de husillo y el sistema de accionamiento	Transportador de virutas helicoidal interno
Medidor de herramientas láser	Dispositivo de filtrado tipo bolsa
Sonda de contacto	Dispositivo de lubricación por micro-niebla de aceite
Medidor de contacto	Sistema de medición por imagen (CCD)
Esfera estándar + Depósito de líquido de corte + Secador frigorífico	Sistema de alimentación automática (fabricado por Jingdiao)
Recolector de neblina de aceite	Puerta automática + Sistema de rociado interno
	Módulo de limpieza de la mesa de trabajo
	Módulo de control de accesorios
	Mesa rotativa de cuatro ejes
	Anillo de calibración

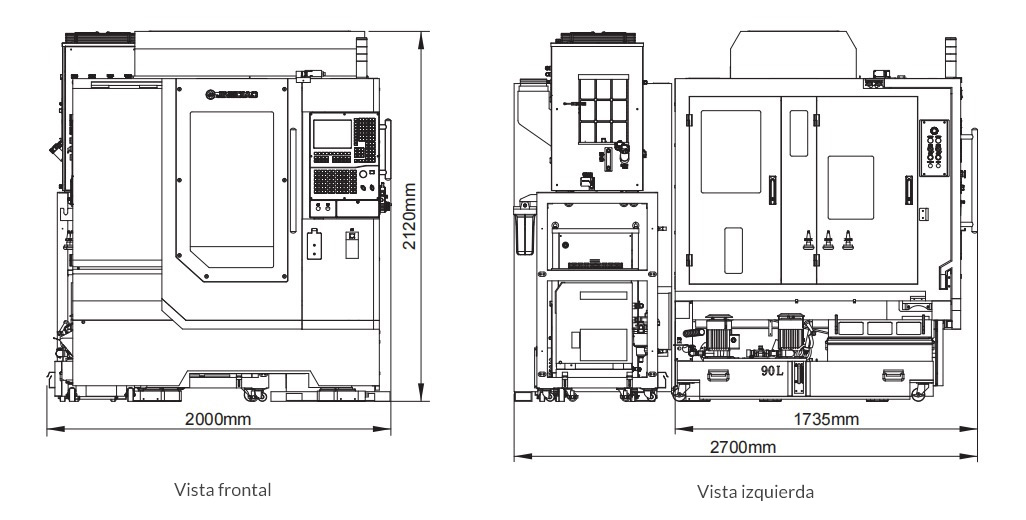

Dimensiones de instalación


Ventajas de servicio

Servicios de ingeniería CNC

Proporcionar servicios de ingeniería técnica profesional a los clientes es la característica más destacada del trabajo de servicio de Beijing Jingdiao. Para corresponder rápidamente a las necesidades de los clientes, Beijing Jingdiao ha formado un equipo de apoyo técnico de ingeniería altamente capacitado. Este equipo puede proporcionar servicios técnicos a los clientes en múltiples áreas, incluyendo el soporte técnico de ingeniería, capacitación de personal y mantenimiento de equipos, garantizando al máximo el funcionamiento óptimo de los equipos adquiridos por los clientes.
