Rectificadora Arista 450

Función y características del sistema de software del producto: manual de tres ejes

Contáctanos

021-5456 1588

Detalles del producto

Características

Estructura de material mecánico

Los principales componentes fundidos, como la base, el sillín, la mesa de trabajo y la columna están hechos de materiales FC30 y FCD35, que son hierro fundido de alta resistencia y desgaste duradero, acompañados por nervaduras internas de super refuerzo, y sometidos a un tratamiento de revenido forzado para eliminar tensiones, prevenir deformaciones futuras y mantener la precisión mecánica.

Columna de alta resistencia

Se utiliza especialmente una estructura de acero en H de gran tamaño y alta rigidez con correderas de amplio espacio, luego procesada y rectificada con guías de precisión. El husillo no produce vibraciones, asegurando la precisión de los productos terminados.

Superficie de bajo desgaste

Las correderas delanteras, traseras y laterales de esta máquina están revestidas con una lámina delgada de teflón (TURCITEB), terminadas manualmente para obtener superficies de acoplamiento perfectas, lo que facilita un movimiento suave de la mesa de trabajo y garantiza su precisión.

Husillo de alta precisión

Diseño integral del motor de grado V3 y el husillo de la rueda abrasiva. El material del husillo es SCM-21 templado, sometido a tratamiento de endurecimiento rápido y, tras un rectificado de precisión, utiliza rodamientos de bolas/rodillos angulares ultraprecisos de clase P4, con una desviación del extremo del eje inferior a 0.002mm. Lubricación sellada con grasa que asegura una larga vida útil, bajas vibraciones, alta velocidad de giro, bajo ruido, alto rendimiento y par fuerte, adecuado para rectificado de alta precisión.

Sistema automático de lubricación

Utiliza una bomba electromagnética que facilita la circulación continua de aceite lubricante en todas las guías deslizantes, husillos anteriores y posteriores, lo que reduce el desgaste.


Hardware

Eje principal:

El motor y el eje principal están diseñados directamente en uno, y el eje principal adopta un rodamiento de rodillos oblicuos de precisión de clase p4, con gran torsión y Corte resistente a la carga. El contrapeso del eje principal especial está equilibrado, bajo el moldeo de alta velocidad, para lograr un rectificado de moldeo perfecto.

Superficie deslizante:

La superficie deslizante de la pista del eje X / y está pegada a turcite - b, la placa resistente al desgaste de Ferron y está hecha de raspado manual de precisión, deslizamiento suave y resistente al desgaste, logrando una superficie de Unión perfecta, especialmente adecuada para el rectificado de precisión.

El diseño característico está equipado con:

Los tornillos del eje y y y el eje Z están personalizados de la fábrica original de taiwán. después de que el material se endurece por tratamiento térmico, los dientes de tornillo son molidos y molidos por hilos de alta precisión. la precisión y la vida útil de los tornillos de Corte no generales son comparables.

La Mesa de trabajo de aumento y agravamiento, la precisión de acero fuerte y sin deformación es duradera.

Diseño integrado del sistema de control eléctrico, los dispositivos electrónicos originales utilizan componentes importados, lo que le permite usarlos fácilmente y de manera segura.

Se adopta el bombeo electromagnético ininterrumpido para controlar la circulación continua del aceite lubricante y lubricar todas las correderas, engranajes y tornillos.


Casos de aplicación

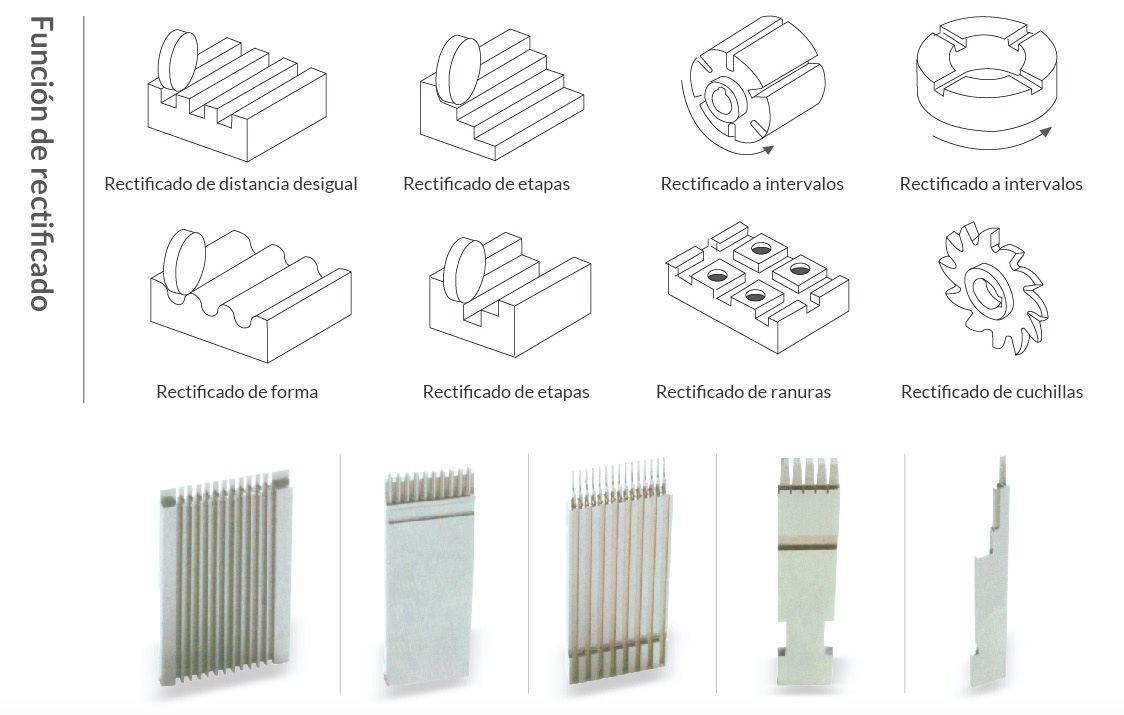

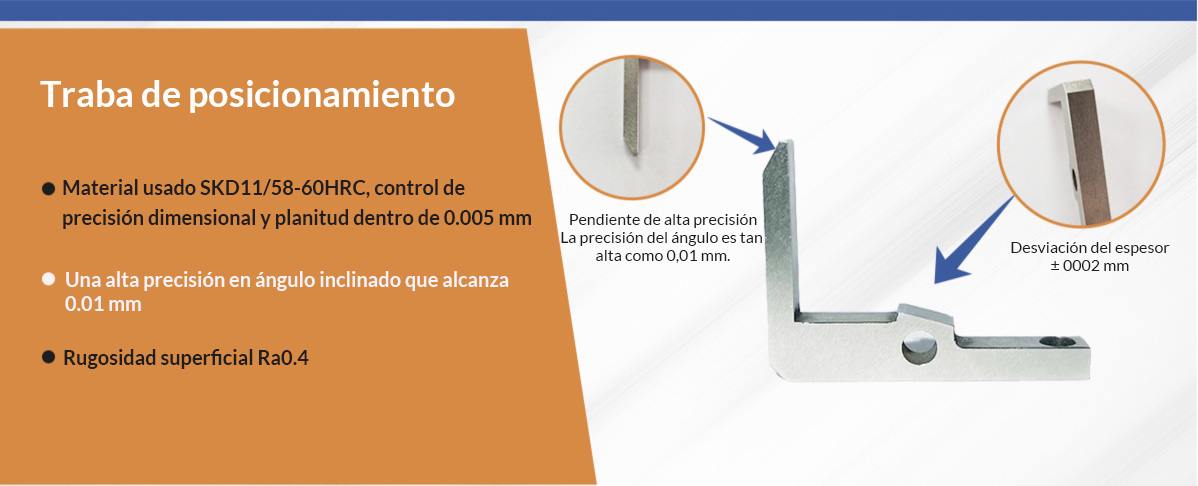

Áreas de aplicación y casos de procesamiento





Detalles de configuración

No.

Nombre del accesorio

Marca

Lugar de producción

1

Motor del husillo

Datong/Xinsheng

Taiwán, China

2

Eje principal

Hongsheng/Heitian

Taiwán, China

3

Rodamientos del husillo

NSK/ o P4 del mismo nivel

Japón

4

Revestimiento resistente al desgaste

Teflon

Italia

5

Contactor

Shilin

Taiwán, China

6

Tornillo

Shengzhang

Taiwán, China

7

Fundición de alta gama HT-300



China continental

8

Visualización de rejilla 0.001 mm

Wanhua

Empresas taiwanesas (dongguan marriott)

9

Placa magnética potente 1535

Michelin

China continental

10

Aspiradora

Heitian

China continental

11

VFD (variador de frecuencia)

Shilin

Taiwán, China

12

Bomba de aceite electrónica de 220 V

Unificado

Taiwán, Chin

Especificaciones y parámetros

Descripción  Proyecto

450/618

 Longitud máxima de rectificado

450mm

 Ancho máximo de rectificado

150mm

 Distancia del eje de la muela a la mesa de trabajo

385mm

 Dimensiones de la muela (diámetro exterior*espesor*diámetro interior)

180*13*31.75mm

 Velocidad del husillo (50 Hz / 60 Hz)

3000rpm/3600rpm

 Cantidad de avance por cada giro del volante

Movimiento horizontal de la mesa de trabajo

100mm

Movimiento longitudinal de la silla

5 mm (cada división 0.02 mm)

Movimiento vertical de la muela

1 mm (cada división 0.005 mm)

 Motor de la muela (V3)

1.1Kw1.5HP

 Motor del extractor de polvo

0.4Kw

 Dimensiones de la máquina (largo*ancho*alto)

1400*920*1850mm

 Peso de la máquina (aproximado)

750kg

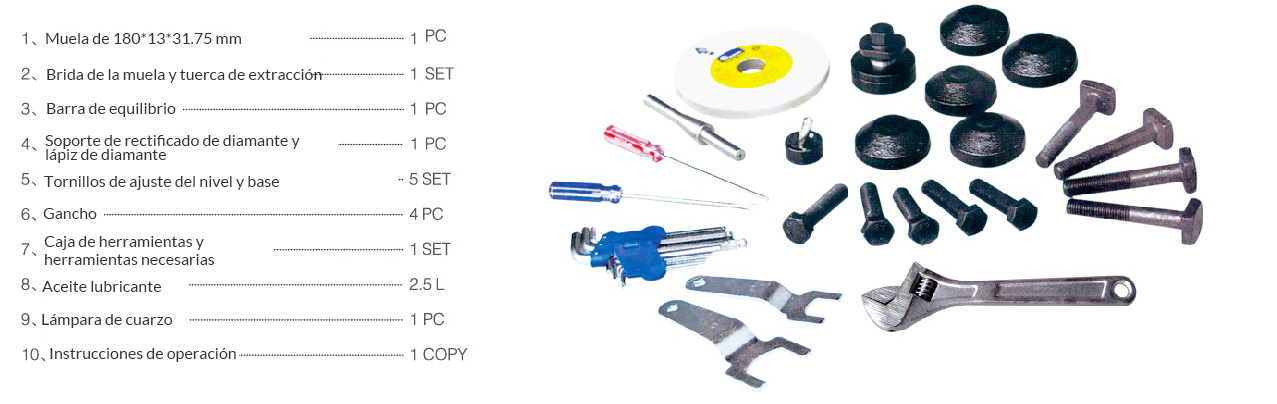

Accesorios estándar
