Página de inicio　/　Clasificación de productos　/　Equipos inteligentes　/　Motores lineales

Motores lineales

El módulo de motor lineal Tokk, con sus características de alta precisión, alta velocidad, funcionamiento suave, estructura simple, alta integración, estandarización de series y rentabilidad, se ha aplicado ampliamente en diversas industrias. También ha recibido un alto reconocimiento y preferencia en la industria. Desde tareas simples de manipulación y transporte hasta mediciones precisas y procesamiento de alta precisión, la tecnología de motores lineales de TOKK se puede aplicar en una amplia variedad de procesos de fabricación y escenarios operativos. Al mismo tiempo, con características de personalización y combinación flexible, alta estabilidad y excelente relación calidad-precio, puede satisfacer las diversas necesidades de aplicación de los clientes.

Contáctanos

021-5456 1588

Mensajes en línea

Detalles del producto

Ventajas principales

● Componentes de moldes y estandarización, menor costo y estructura compacta

● Puede realizar aplicaciones combinadas de múltiples ejes (eje Z, estructura de cruz, brazo suspendido, pórtico, entre otras), siendo ágil y versátil.

● Puede implementar aplicaciones con múltiples carros móviles y el recorrido puede extenderse indefinidamente.

● Alta precisión, unidad de retroalimentación opcional, alcanzando nivel submicrométrico.

● Fácil de personalizar con diseños flexibles

● Aplicación amplia

Desventajas:

● Alto coste comparado con la manera de transmisión tradicional

● El control de movimiento es relativamente complicado

Aplicación

3C, Semiconductores, Energías renovables, Automotriz, Fotovoltaica, Paneles LCD, Procesamiento láser


直线电机 应用领域 西班牙.jpg

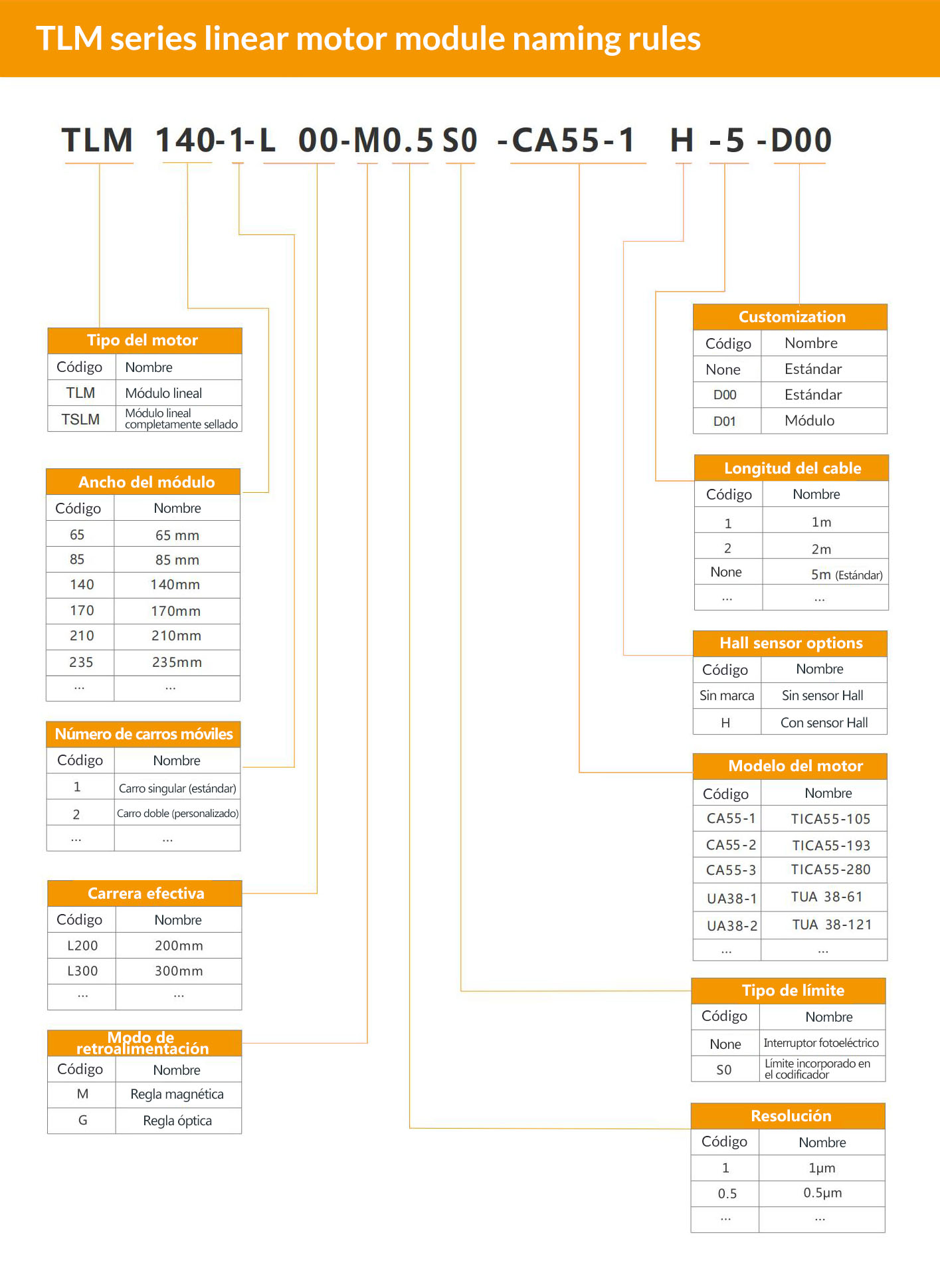

Reglas de nomenclatura


Parámetros del producto

Serie TLM85 del módulo lineal

Modelo del motor

TICA40-1

TICA40-2

TICA40-3

Empuje continuo (N)

60

120

180

Empuje pico (N)

173

346

519

Corriente continuo (Arms)

3.4

3.4

3.4

Corriente máximo (Arms)

10.37

10.37

10.37

Velocidad máxima*¹（m/s）

4

Aceleración máxima*¹（m/s）

50

Precisión de posicionamiento repetido （um）

Rejilla magnética: + 3; Rejilla: Shi 2;

Carga máxima*¹（kg）

50

Altura del módulo (mm)

88.5

Carrera*² (mm)

35~1985(50 intervalos)

47~1997(50 intervalos)

10~1960(50 intervalos)


Serie TLM140 del módulo lineal

Modelo del motor

TICA55-1

TICA55-2

TICA55-3

Empuje continuo (N)

91

182

273

Empuje pico (N)

252

504

756

Corriente continuo (Arms)

3.38

3.38

3.38

Corriente máximo (Arms)

10.31

10.31

10.31

Velocidad máxima*¹（m/s）

5

Aceleración máxima*¹（m/s）

50

Precisión de posicionamiento repetido （um）

Rejilla magnética: + 3; Rejilla: + 2;

Carga máxima*¹（kg）

100

Altura del módulo (mm)

78.5

Carrera*² (mm)

 35~1985(50 intervalos)

47~1997(50 intervalos)

10~1960(50 intervalos)



Serie TLM170 del módulo lineal

Modelo del motor

TICA75-1

TICA75-2

TICA75-3

Empuje continuo (N)

138

276

414

Empuje pico (N)

371

742

1113

Corriente continuo (Arms)

3.23

3.23

3.23

Corriente máximo (Arms)

10.31

10.31

10.31

Velocidad máxima*¹（m/s）

5

Aceleración máxima*¹（m/s）

50

Precisión de posicionamiento repetido （um）

Rejilla magnética: + 3; Rejilla: + 2;

Carga máxima*¹（kg）

160

Altura del módulo (mm)

90.5

Carrera*² (mm)

35~1985(50 intervalos)

47~1997(50 intervalos)

10~1960(50 intervalos)

*¹ La aceleración máxima, la velocidad máxima y la carga máxima son valores de referencia. Los valores reales deben evaluarse en función de la planificación del movimiento. Si los parámetros reales superan los valores de referencia, contacte al fabricante para una evaluación.

*² Para más opciones de recorrido, por favor contacte al fabricante.

Estructura interior


Comparación técnica

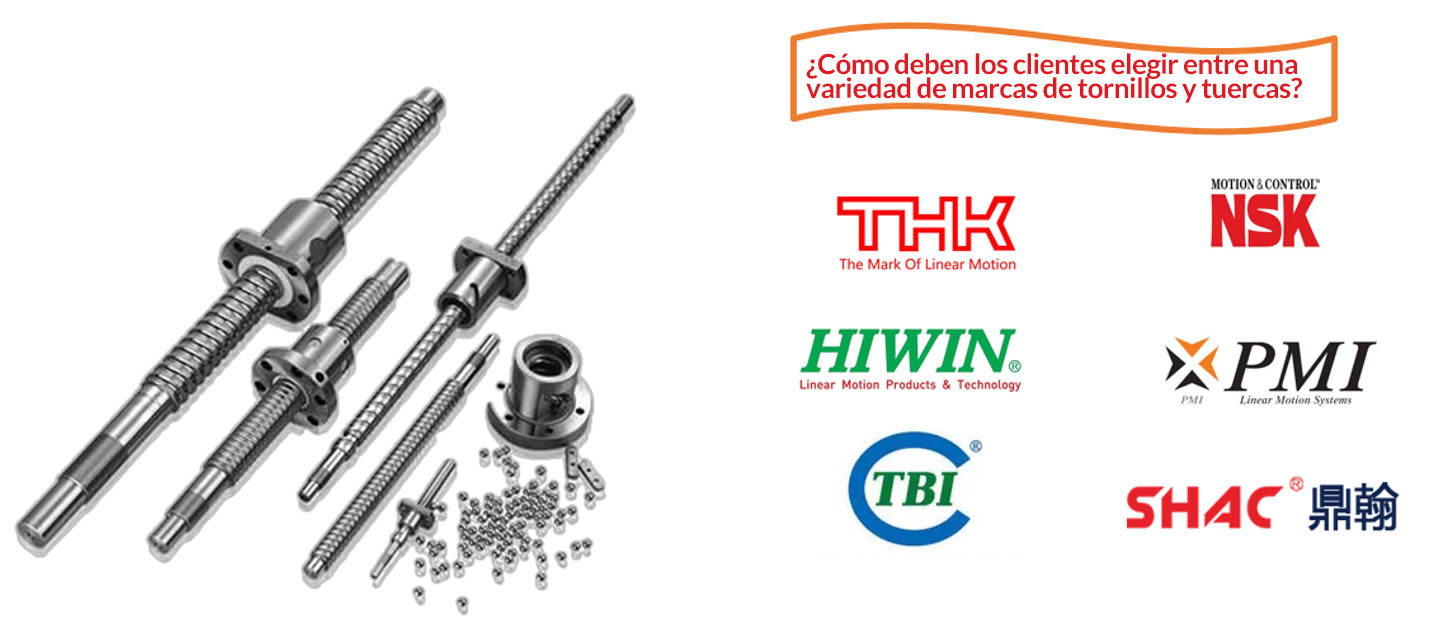

Diferencias en el [procesamiento de los extremos] de los tornillos

Muchos clientes centran su atención en la marca de los tornillos, pero la realidad es que incluso con materiales de buena calidad, sin un procesamiento preciso, ¡los productos resultantes pueden no cumplir con los estándares de calidad!

Además, muchas fábricas de módulos no realizan el procesamiento de los extremos de los tornillos por sí mismas, lo que dificulta garantizar la calidad. ¡Y ni hablar del problema del ajuste de las bolas en las tuercas!

La verificación de la precisión antes del procesamiento de los tornillos, el control de la deformación durante el procesamiento y la deformación por rebote después del procesamiento, así como la precisión repetitiva una vez ensamblados en el módulo, ¡son aspectos esenciales que no se pueden descuidar!



Caso de Estudio del Motor Lineal: Plataforma XYZR

Destacado 1: la plataforma de control de movimiento de cuatro ejes XYZR puede utilizarse en escenarios comunes como corte de moldes, inspección, adhesión y ensamblaje de alineación, con una precisión de movimiento lineal de 1 micrómetro y una precisión de movimiento rotacional de 0.001 grados. La velocidad, precisión y costo de la máquina completa son claramente superiores a los de SCARA.

Destacado 2: en comparación con los productos de la competencia, la instalación con sujeción frontal es más conveniente y no requiere desmontar la banda de acero.

Industria aplicable


Nuestras ventajas

Our strengths Linear motor.jpg

Pregunta ahora, tengo el precio.

¿Quieres saber más? Haga clic para consulta →
