Detalles del producto

Características principales

1. El diseño del cuerpo de alta rigidez, combinado con bloques deslizantes alargados de alta rigidez, mejora significativamente el rendimiento de corte.

2. La apariencia utiliza un diseño en forma de "A" con proporciones áureas, mejorando la resistencia al torque y a la flexión.

3. Es la mejor opción para la producción en masa, ampliamente utilizado en industrias como nueva energía, automatización, hardware, automotriz, aeroespacial y médica.

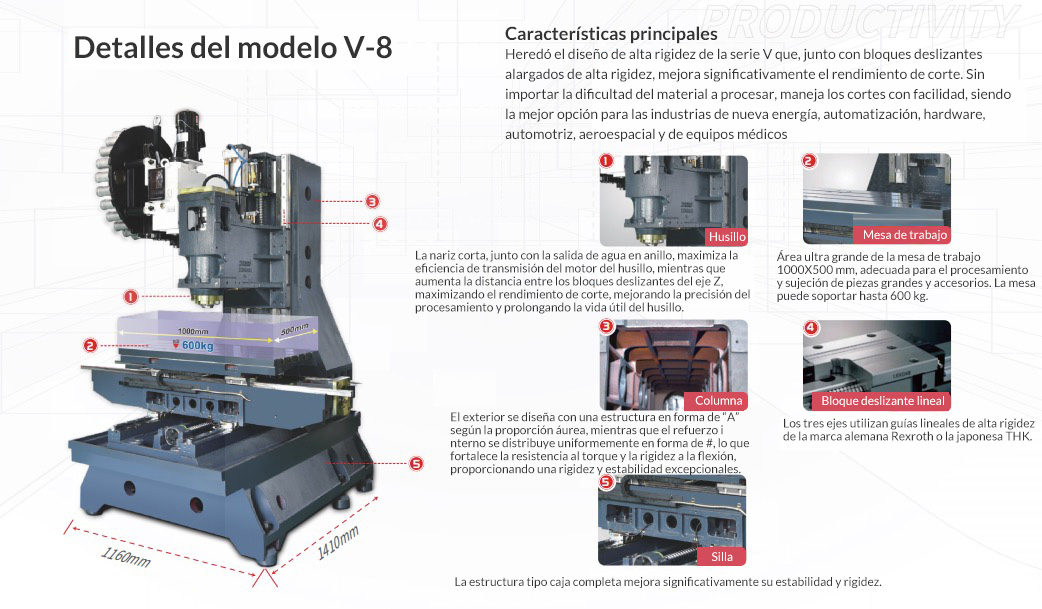

Detailed display of V-8.jpg

Gráfico de características del motor del husillo



Áreas de aplicación

Industrias aplicables: moldes, aeronáutica, fabricación de automóviles, industria médica, metalurgia, comunicaciones, entre otras.

加工中心应用领域西班牙 (2).jpg

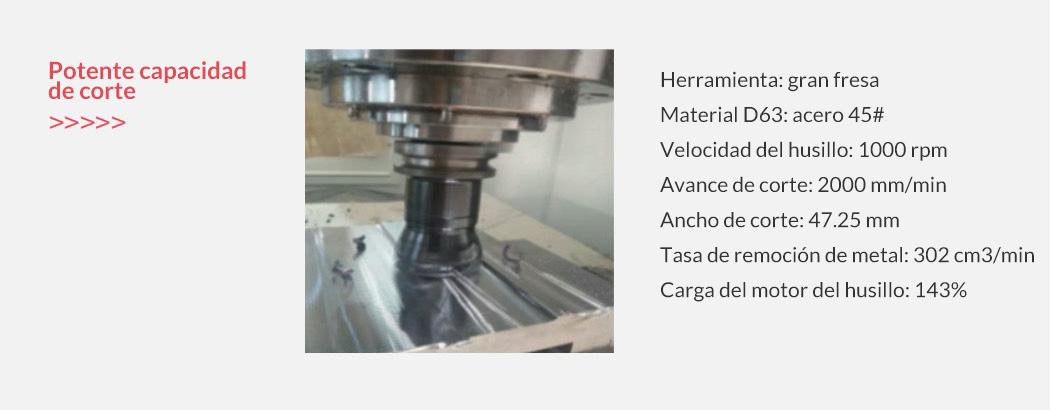

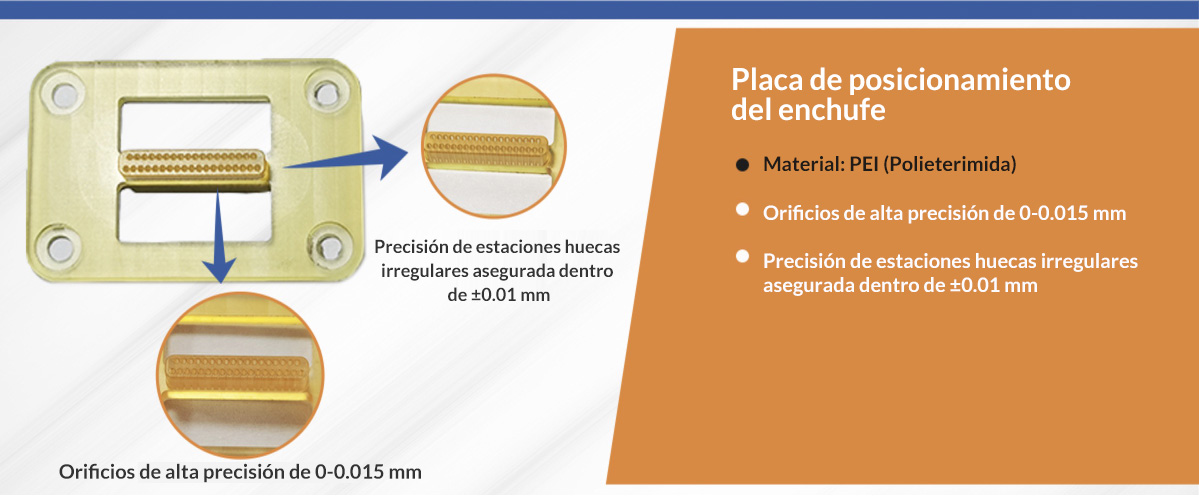

Casos de procesamiento

Heredado del diseño de alta rigidez de la serie V, combinado con un husillo de enfriamiento por aceite con recirculación interna de alta rigidez, el rendimiento de corte se mejora significativamente. Puede manejar sin esfuerzo cualquier material difícil de procesar, lo que lo convierte en la mejor opción para industrias como moldes, metalurgia, repuestos automotrices, aeronáutica y dispositivos médicos.

加工中心案例1.jpg 加工中心案例2.jpg

Especificaciones mecánicas

Nombre	Descripción	Unidad	Especificaciones
Recorrido	Recorrido del eje X	mm	820
	Recorrido del eje Y	mm	550
	Recorrido del eje Z	mm	550
	Distancia de la punta del cabezal a la mesa	mm	120-670
	Distancia del centro del cabezal a la cubierta del eje Z	mm	/
Mesa	Dimensión de la mesa	mm	1000x500
	Ranuras en T (tamaño × número de ranuras × distancia)	mm	18x5x80
	Carga máxima de la mesa	kg	600
Eje principal	Velocidad rotacional	rpm	12000
	Conicidad del husillo	#	BT40
	Modo de transmisión	#	Tipo de unión recta
Alimentación	Alimentación de corte de tres ejes	mm/min	1-10000
Alimentación	Alimentación rápida de tres ejes	m/min	48/48/48
Precisión	Precisión de posicionamiento	mm	0.008/0.006/0.006
Precisión	Precisión de posicionamiento repetido	mm	0.005/0.004/0.004
Sistema de cambio de herramienta	Número de herramientas	pcs Piezas	24
	Peso máximo de la herramienta	kg	8
	Longitud máxima de la herramienta	mm	300
	Diámetro de la herramienta (lleno/adyacente vacío)	mm	80/150
	Tipo del almacén de herramientas	#	Tipo de disco

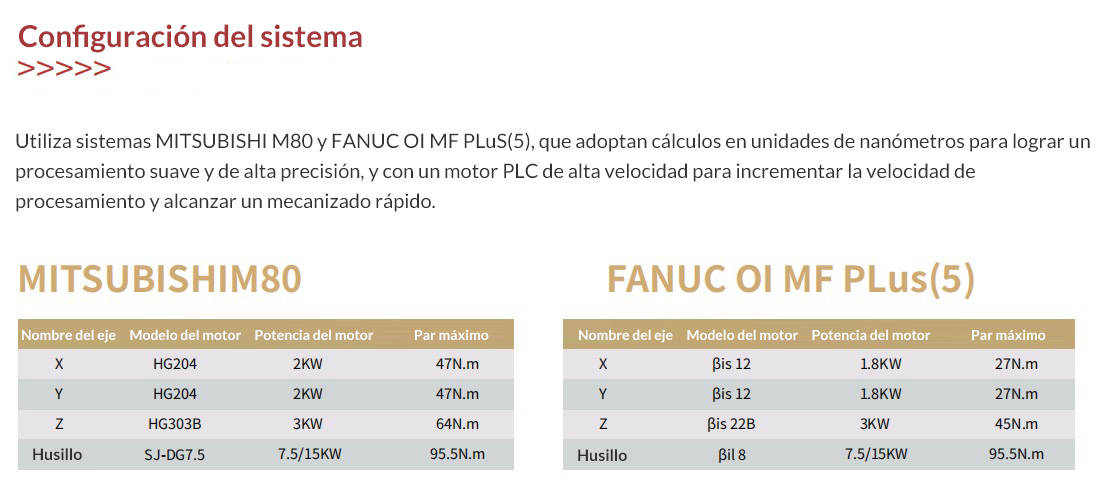

Sistema de control numérico	Sistema de control	#	FANUC 0I-MF
	Potencia del motor del eje principal	kw	7.5/15
	Potencia del motor de los tres ejes	kw	1.8/1.8/3.0
Otros	Presión de aire requerida	kgf/cm3	≥6
	Potencia necesaria	KVA	20
	Dimensiones exteriores (L x An x Al)	mm	2400x2700x2830
