Máquina de descarga eléctrica

Dimonsbach DR450H

Destacados:

● Puerta del tanque de aceite abatible

● Control remoto por red

● Sistema operativo WINDOWS

● Estructura de cuerpo tipo T

● Volumen compacto

● Apariencia elegante

Contáctanos

021-5456 1588

Detalles del producto

Características principales

1. La parte del diseño mecánico adopta una estructura en T, lo que proporciona una mayor precisión de posicionamiento y repetibilidad, con una durabilidad de la precisión más prolongada.

2. La precisión de posicionamiento mecánico puede alcanzar los 7 µm, y la precisión de repetibilidad alcanza los 4 µm.

3. La puerta del tanque de aceite adopta un diseño abatible, lo que hace la estructura más compacta y reduce el espacio ocupado.

4. La eficiencia máxima de mecanizado con electrodo de cobre es superior a 500 mm³/min, y con electrodo de grafito es superior a 400 mm³/min.

5. El desgaste mínimo del electrodo durante el mecanizado es menor al 0.1%, y la mejor rugosidad superficial es Ra ≤ 0.08.

Ámbito de aplicación

Adecuado para el mecanizado de conectores de precisión, conectores (industria de componentes de precisión), mecanizado de moldes para encapsulado IC (industria de microchips), mecanizado de carcasas de teléfonos móviles y moldes para productos de lujo, entre otros (industria de artículos de lujo y equipos electrónicos), moldes de inyección para diversos productos cotidianos y cosméticos (industria de productos de uso diario y cosméticos), y moldes para jeringas en la industria farmacéutica (industria farmacéutica).


放电机 应用领域  EDM 西班牙.jpg

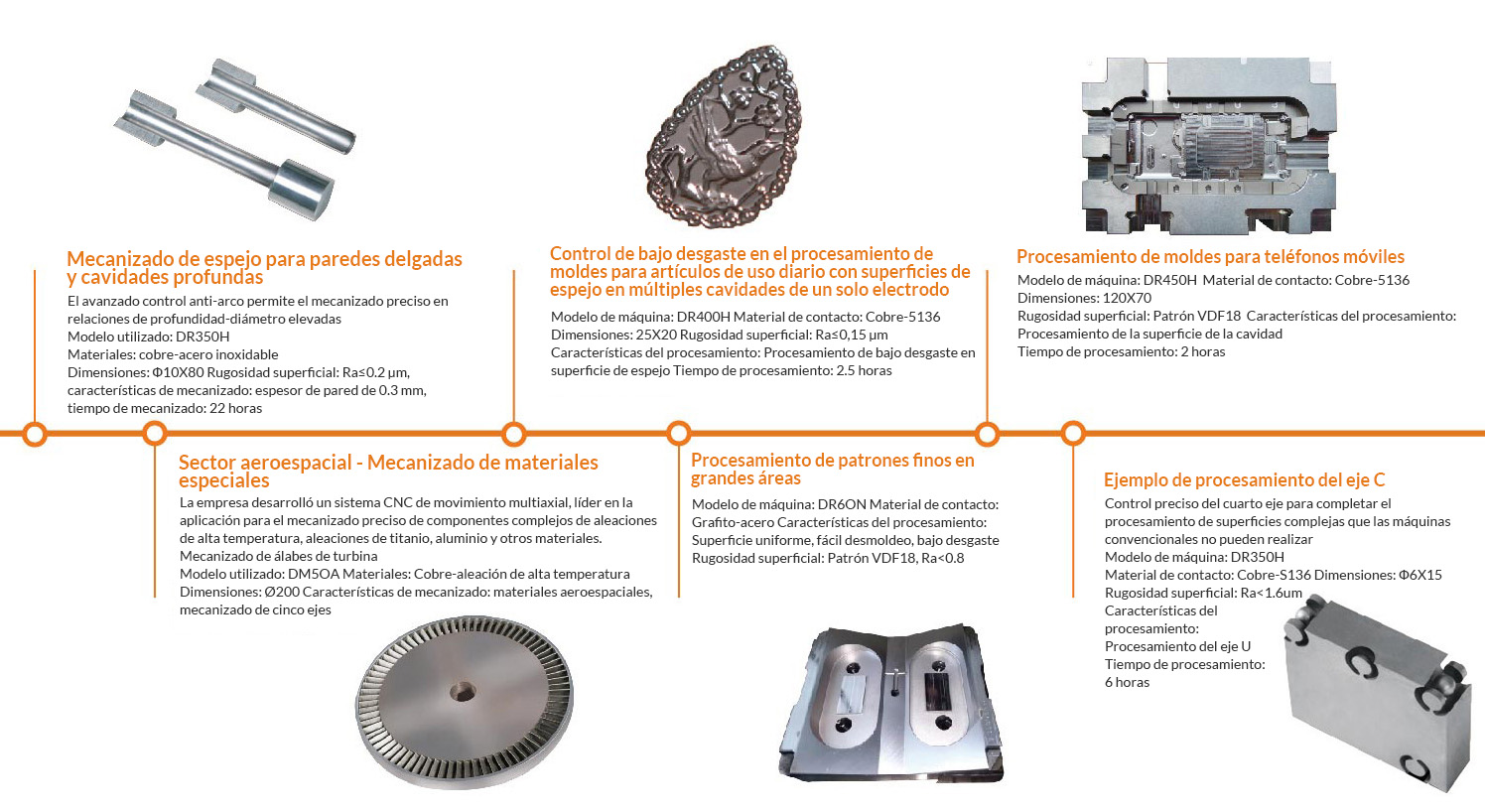

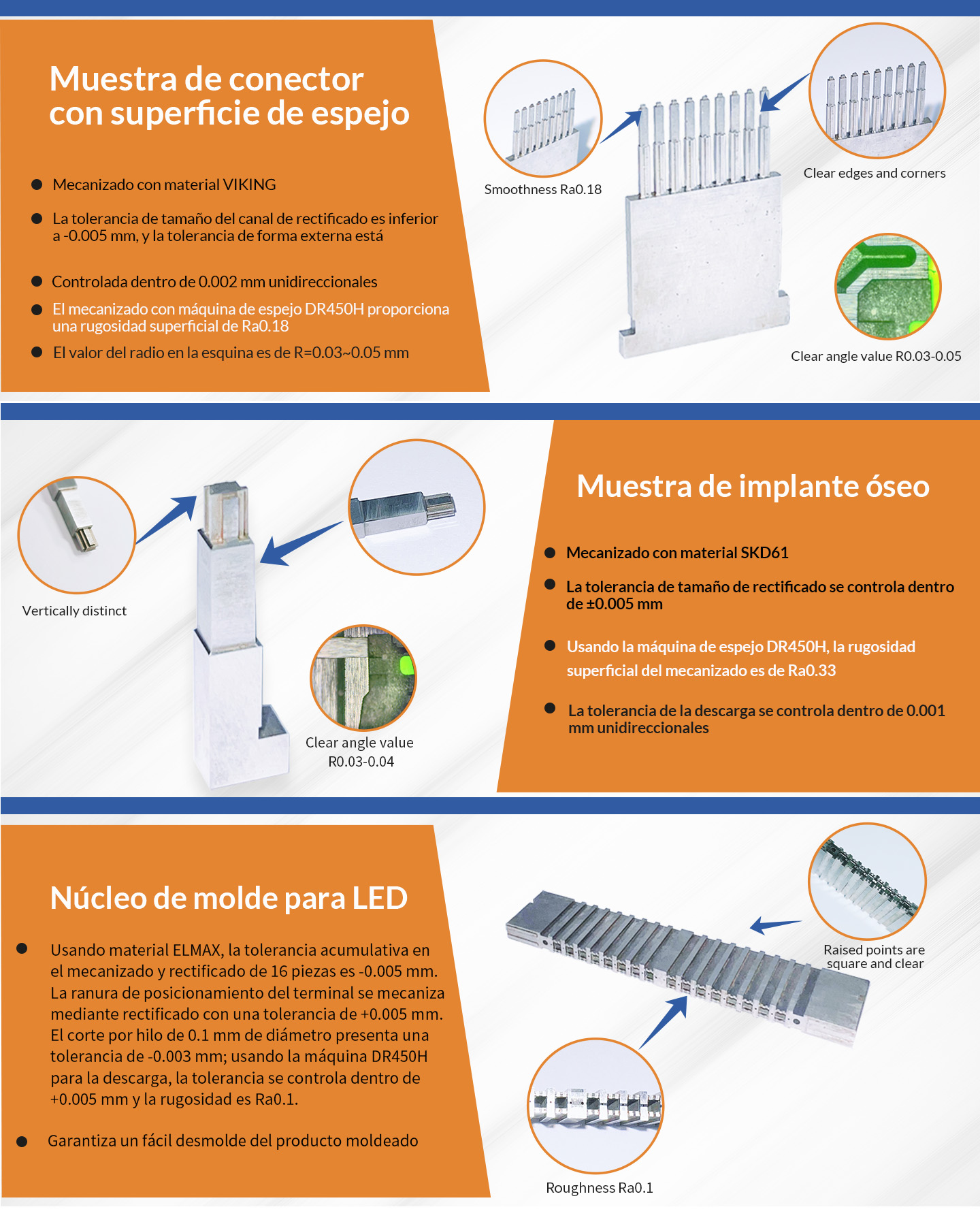

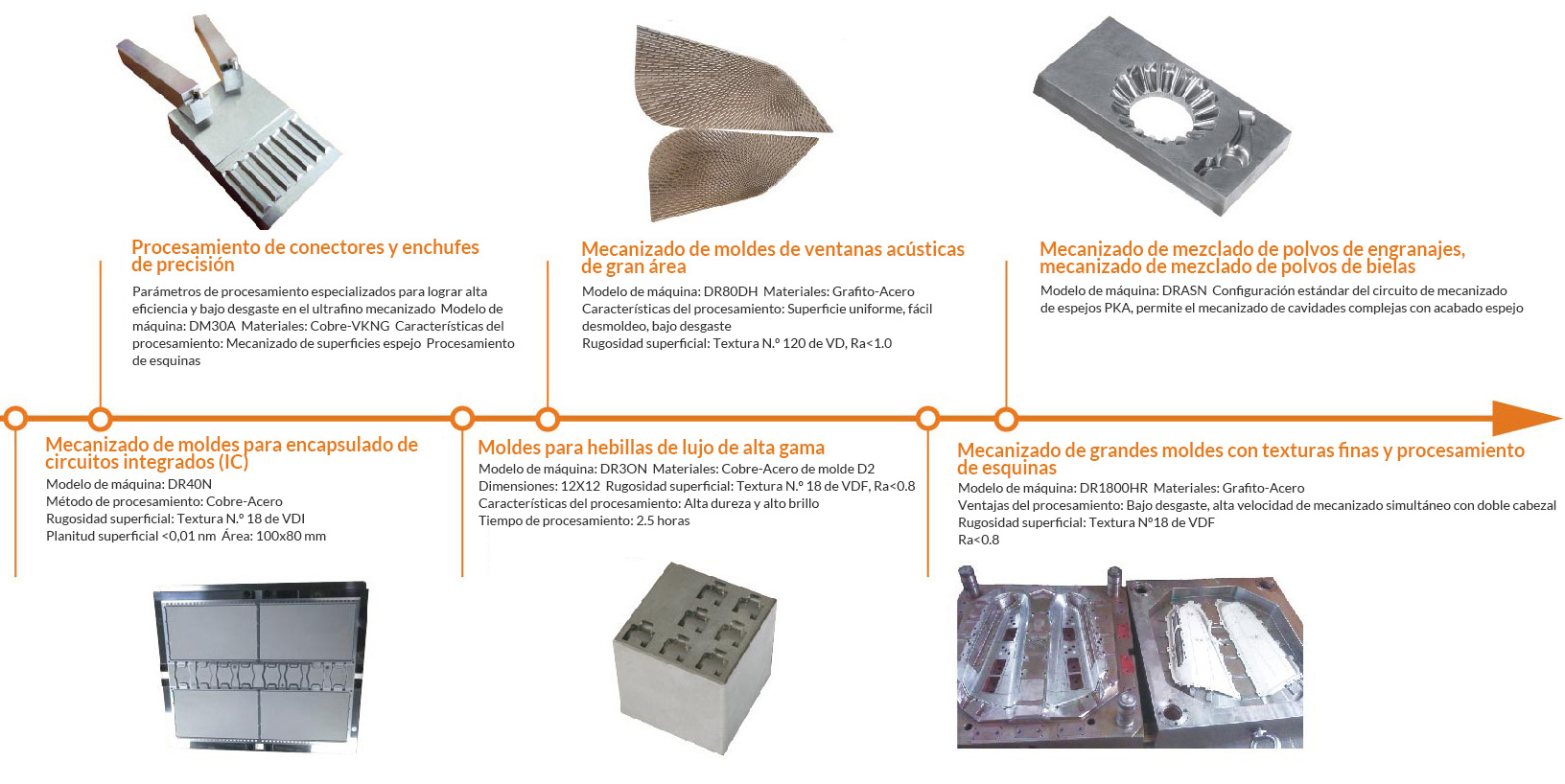

Análisis de ejemplos






Parámetros de equipo

Nombre

 DR450H

Gabinete de control numérico



Modelo del gabinete de control

AD-40

Sistema operativo

Windows

Idioma

Chino, inglés

Métodos de entrada

Pantalla táctil, teclado, memoria usb, Lan

Número de ejes controlados

Vinculación de tres ejes

Unidad mínima de desplazamiento

0.001

Corriente máxima de procesamiento

50A

Máxima eficiencia de procesamiento
(mm³/min)

≥500 (Grafito-Acero)
≥400 (Cobre-Acero)

Mínimo desgaste del electrodo

≤0.1%

Mejor acabado superficial

Ra≤0.08

Modo de visualización

Pantalla LCD de 17 pulgadas

Tipo de suministro eléctrico

3PH AC380V. 50-60Hz

Potencia total de entrada (KVA)

9

Peso del gabinete de control (kg)

450

Host

Especificaciones y parámetros

Recorrido de los ejes X, Y, Z (mm)

450×350×320

Precisión de posicionamiento (mm)

0.007

Repetibilidad de posicionamiento (mm)

0.004

Tamaño de la mesa de trabajo (mm)

700×400

Distancia del plato portaelectrodos a la superficie de la mesa de trabajo (mm)

365/685

Peso máximo del electrodo(kg)

75

Peso máximo de la pieza(kg)

700

Dimensiones internas del tanque de procesamiento (mm)

1000×650×400

Volumen del tanque de aceite (L)

500

Sistema de lubricación

Control automático electrónico

Dispositivo contra incendios

Control automático electrónico

Peso de la máquina principal

2300

Máquina completa



Dimensiones exteriores del vehículo

1700×2320×2305

Accesorios opcionales



Gabinete eléctrico de 100A/200A

//

Dispositivo de estabilización de tensión

Opcional

Dispositivo de refrigeración con aceite dieléctrico

Opcional

Regla de rejilla

Opcional

Accesorios EROWA /3R

Opcional

Eje C

Sí.

Eje R

Opcional

Plataforma giratoria

Opcional

Almacén de electrodos

Opcional, T4

Control del sistema


Garantía de calidad

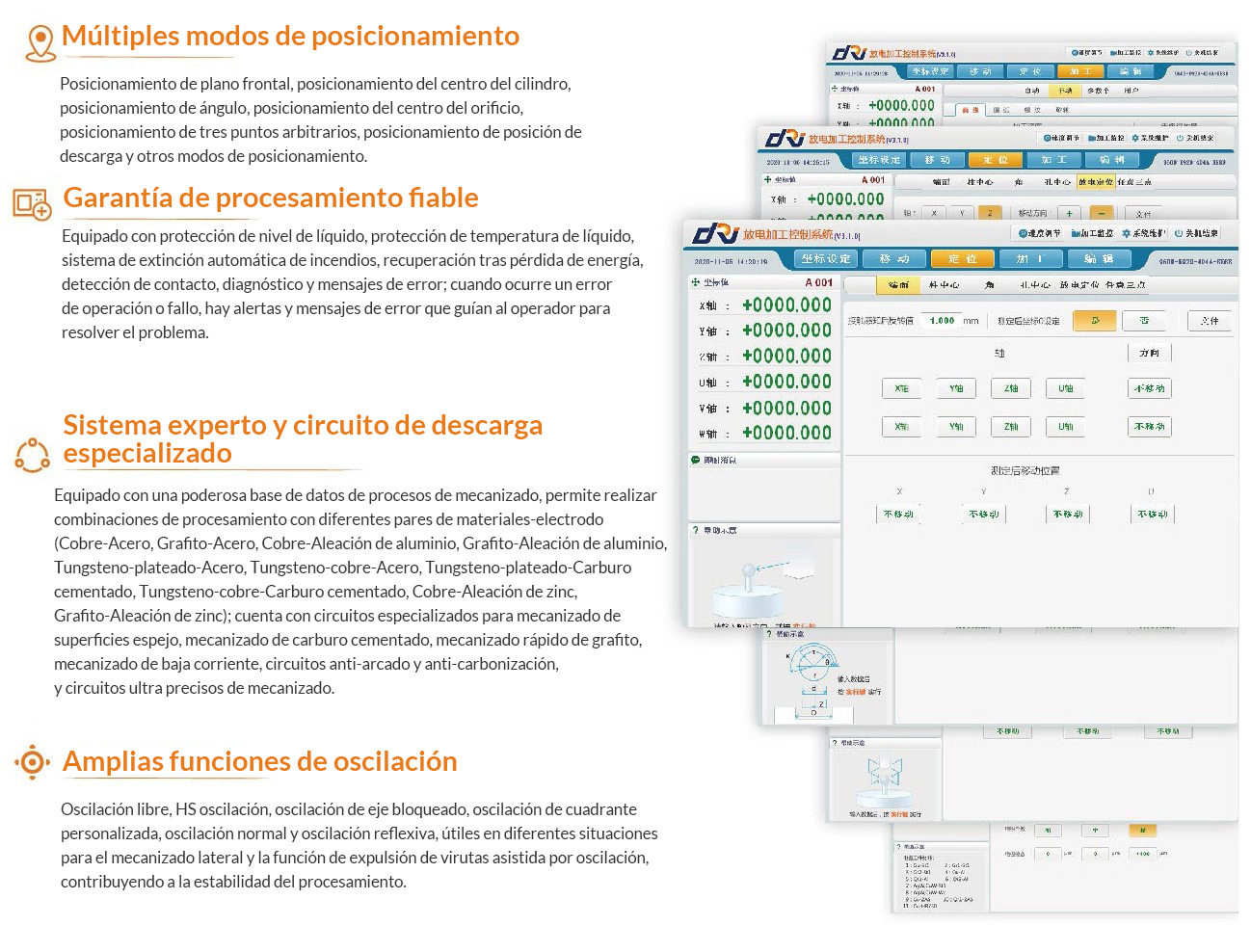

Características del sistema


Socios

放电机合作伙伴 西班牙.jpg

Servicio integral

La empresa ha establecido un sistema de funcionamiento y servicio de mercado bastante completo, además de la sede del mercado, también cuenta con centros de servicio en cada área de ventas para proporcionar soporte técnico y servicio integral antes, durante y después de la venta a los clientes.


La empresa se compromete solemnemente a: responder dentro de las 24 horas tras recibir la solicitud de reparación de los usuarios, y llegar al sitio del cliente dentro de las 48 horas para llevar a cabo las reparaciones. Brindamos consulta técnica y soluciones a problemas relacionados con el uso y operación de manera gratuita.
