Medidor de imágenes 3D

El medidor de imágenes 3D LKE utiliza un sistema de medición visual binocular, junto con software de algoritmos avanzados, para medir y generar resultados de objetos medidos Puede realizar la medición de la posición correcta y la planitud de las bolas de estaño metálicas en los chips después del proceso de colocación de bolas, o de las lengüetas metálicas en los conectores. Su ventaja radica en ser sin contacto, rápido y de alta precisión.

Contáctanos

021-5456 1588

Detalles del producto

Introducción

El medidor de imágenes 3D LKE se aplica a productos como CPU Socket, chips de memoria y DRAM Actualmente, hay más de 40 unidades instaladas en el mercado.


Parámetros

LKE300

Tecnología de 3D

LKE 3D -Socket Vison 3.1

Tamaño máximo del dispositivo (mm)

100x100

Cámara (tamaño de píxel

25Mpxl(4.5μm)

Resolución

20μm/pxl

Iluminació

Red

Patrón de líneas

LED

Tamaño de módulo WxHxD m

760 x630x265

Ordenador de image

Win10
3D pin Acc/Rep15 μm
2D pin Acc/Rep10 μm

Velocidad para LGA 1700 pi

800ms Total

Velocidad para 4000 pins

<1.8sec

Protocolo del host

IO 64
Principio de la detección



El medidor de imágenes 3D LKE utiliza la cámara1 y la cámara2 para capturar imágenes respectivamente, luego analiza y calcula las imágenes para obtener la información del objeto de prueba utilizando la disparidad △X y △Z.

Ítem de la prueba

Número de serie

Proyecto de detección

BALL SIDE

PIN SIDE

PRODUCT

1

CO



2

XO



3

YO



4

RO



5

CX



6

CY



7

WI





8

BH





9

GAP H





10

WP





Serie de productos

Especificaciones/Modelo

LKE100

LKE200

LKE300

LKE400

Cámara

12M

25M

25M

25M

Resolución XY (um)

12.5

12.8

20

25

FOV (Campo de visión) (mm)

50x50

66x60

100x100

120x120

Profundidad total(mm)

3

5

5

5

Precisión de detección (um)

10

10

15

15

Frecuencia de captura (FPS)

Max 20

Max 30

Max 30

Max 30
Dimensiones


LKE100/LKE200:W*H*T=720*630*265mm LKE300/LKE400:W*H*T=760*920*390mm

Superficie de terminal

Repetibilidad estática

Repetibilidad estática.jpg


Repetibilidad dinámica

Repetibilidad dinámica.jpg


Relevancia con QV

Correlación con QV.jpg

Superficie esférica

Repetibilidad estática

Repetibilidad estática.jpg


Repetibilidad dinámica

Repetibilidad dinámica.jpg


Relevancia con QV

Correlación con QV.jpg

Suma de datos de muestras


CO

XO

YO

Repetibilidad estática(P/T%)

Repetibilidad dinámica(P/T%)

Correlación QV

Repetibilidad estática(P/T%)

Repetibilidad dinámica(P/T%)

Correlación QV

Repetibilidad estática(P/T%)

Repetibilidad dinámica(P/T%)

Correlación QV

Superficie de terminal

9.87%

19.65%

85.2%

4.25%

8.98%

91.6%

7.78%

8.98%

92.5%

Superficie esférica

8.36%

15.52%

91.6%

2.94%

5.56%

93.7%

2.69%

7.44

95.4%

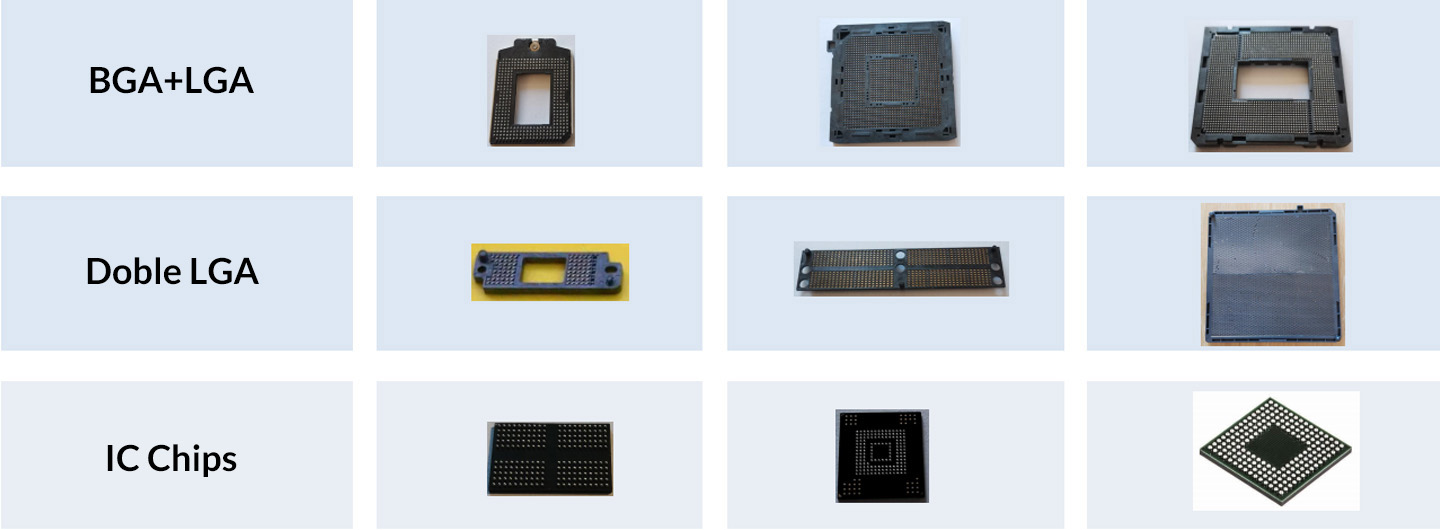

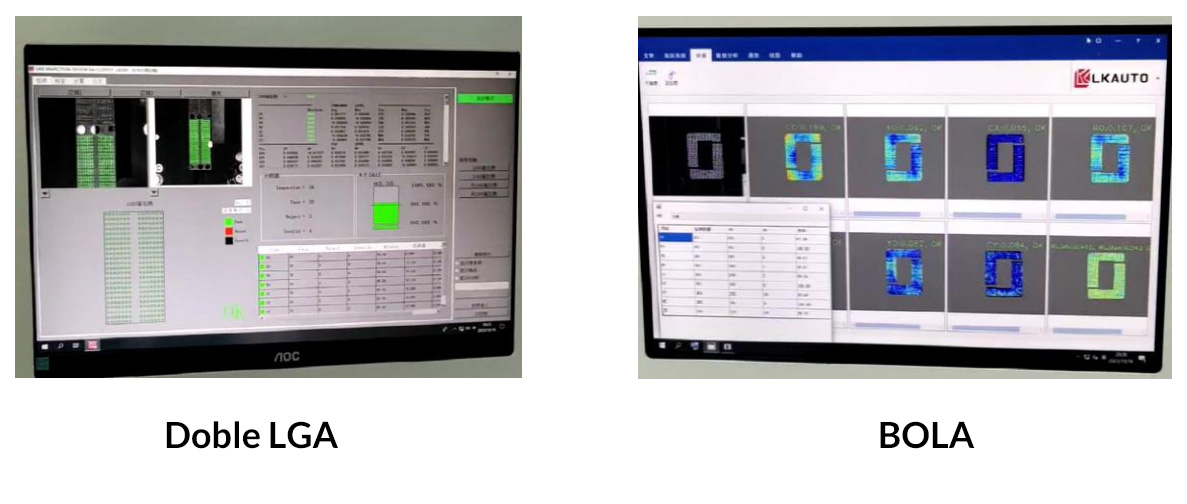

Casos de aplicación


Segmentos de clientes
