La máquina de colocación de bolas de BGA
LK-MT-AP400 PLUS BGA Máquina automática de colocación de bolas de BGA
Contáctanos
LK-MT-AP400 PLUS es una máquina totalmente automatizada para la colocación de bolas de BGA, adecuada para el proceso de colocación de BGA en productos como conectores de socket de CPU y chips IC de semiconductores. Actualmente, se encuentra en producción estable para clientes nacionales de la industria de gama media y alta.
1. Modelo del equipo: LK-MT-AP400 PLUS
2. Especificaciones de apariencia: largo x ancho x alto = 2400*1460*1900mm
3. Operación: 1 persona
4. Diseño C/T (un ciclo de colocación de bolas): 15 segundos (tomando como ejemplo el SKV 1700, puede producir 10 unidades al mismo tiempo)
5. Precisión de colocación de bola: ±0.05 mm; Rendimiento de colocación de bolas: >99% (excluyendo causas relacionadas con el producto)
6. Tamaño máximo del producto adaptable (Largo x Ancho): 300 x 130 mm
7. Rango máximo del área de colocación de bolas (Largo x Ancho): 280 x 110 mm (tomando como ejemplo el SKV con dimensiones de 50 x 45 mm, se pueden colocar 10 unidades)
8. Capacidad de recogida de bolas: 80,000 piezas
9. Diámetro de bolas de estaño: ≥0.15mm
10. Espaciado de bolas de estaño: ≥0.30mm
11. Requisito del producto: Una sola unidad
12. Tensión de fuente de alimentación: AC 220V, 50Hz
13. Presión de suministro de aire: 0.5~0.7MPa
14. Consumo promedio de aire: 80L/min, Potencia nominal: 5KW
1. Proceso princial
Aplicar FLUX (fundente) en la almohadilla de soldadura o PAD, luego transferir en masa las bolas de estaño a la almohadilla de soldadura o PAD.
2. Función:
① Proceso principal de la máquina de colocación de bolas: Carga automática del producto en el BOAT → Aplicación de fundente → Colocación de bolas → Inspección AOI después de la colocación de bolas → Expulsión automática de productos defectuosos (NG) → Los productos OK se transfieren al horno de reflujo.
② Producto entrante: Conexión con la línea de producción upstream, Carga automática del producto en el BOAT, Detección de orientación y mezcla de materiales mediante CCD
③ Posicionamiento del BOAT: Identificación de la marca del BOAT mediante CCD. Guía para la aplicación de fundente y colocación de bolas.
④ Recogida de bolas de estaño: CCD detecta si faltan bolas.
⑤ Colocación de bolas de estaño: Sensor láser detecta si la placa superior de bolas está pegajosa después de la colocación.
⑥ Producto final después de la colocación de bolas: CCD inspecciona completamente la falta de bolas, exceso de bolas, diámetro de las bolas de estaño y la posición de las bolas de estaño, entre otros.
⑦ Mapeo de productos defectuosos (NG): muestra la posición y el tipo de defecto.
Especificaciones de apariencia:
Mensaje clave: 1. especificaciones de apariencia: largo * ancho * alto = 2400 * 1460 * 1900mm
1. Proceso de operación: Carga automática del producto en el BOAT → Aplicación de fundente → Colocación de bolas → Inspección AOI después de la colocación de bolas → Expulsión automática de productos defectuosos (NG) → Los productos OK se transfieren al horno de reflujo.

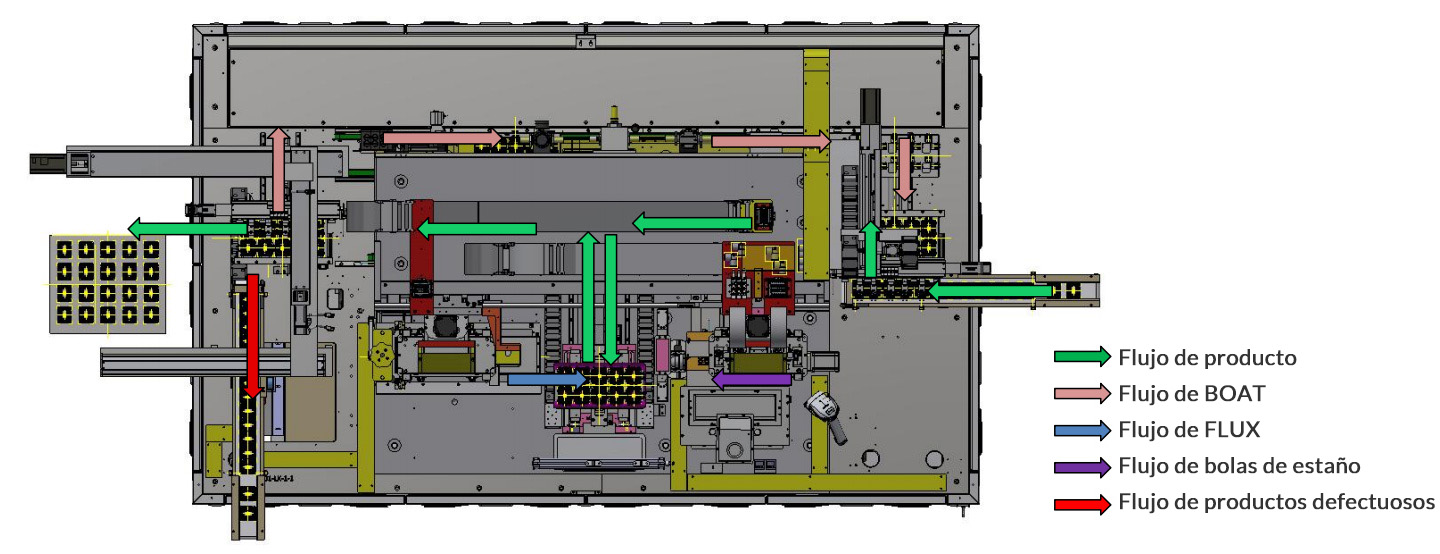

2. Presentación de la disposición de la máquina de colocación de bolas

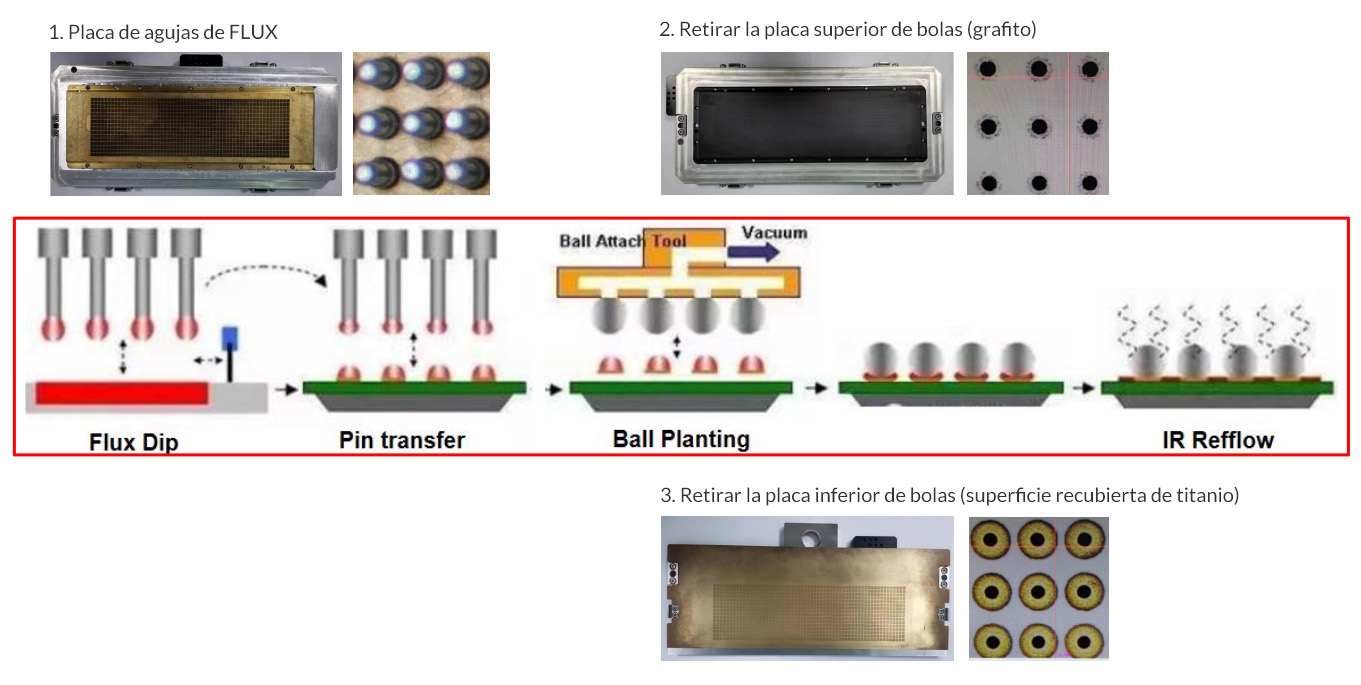

Principio de colocación de bolas (colocación por gravedad con transferencia)

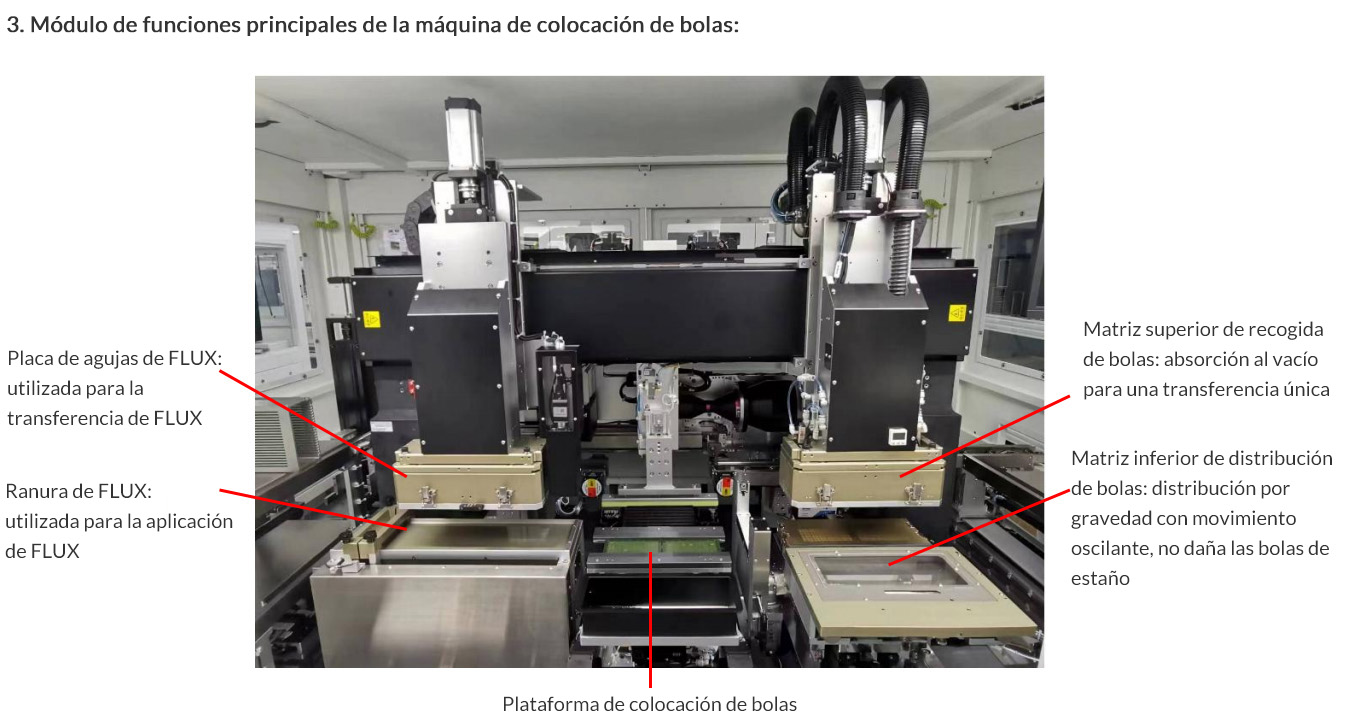

Mensaje clave: 1. El TOOLING de plantado de bolas está compuesto por tres piezas: el disco de agujas FLUX, la placa superior de bolas y la placa inferior de bolas.

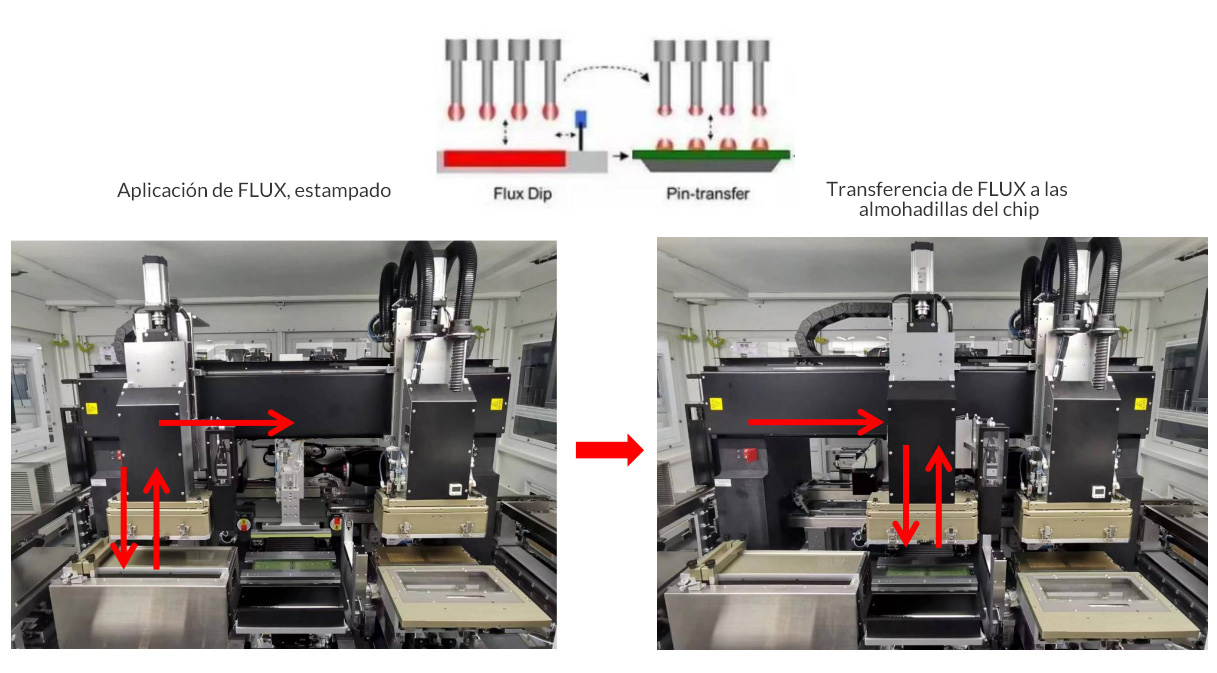

Mensaje clave: 1. Precisión del grosor de aplicación de FLUX: ±0.01 mm 2. Precisión del peso de aplicación de FLUX: ±0.02 mg
Distribución de bolas por gravedad oscilante
Mensaje clave: 1. Las bolas de estaño caen en los agujeros de la placa inferior por acción de la gravedad, completando la matriz de bolas de estaño. 2. No daña las bolas de estaño, sin exceso ni defecto de bolas, con una tasa de éxito del 100% en la distribución de las bolas.

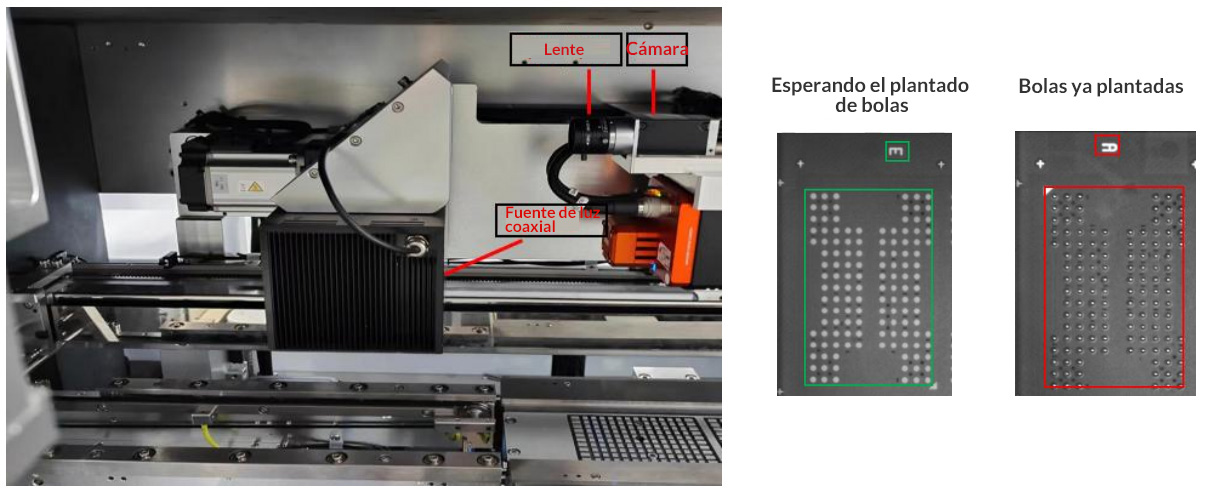

1. Detección de entrada de sustrato
Mensaje clave:
El CCD de detección de entrada de sustrato identifica automáticamente la dirección del sustrato y si tiene o no bolas plantadas, previniendo errores del operador al cargar el sustrato o al cargar un sustrato ya con bolas plantadas.

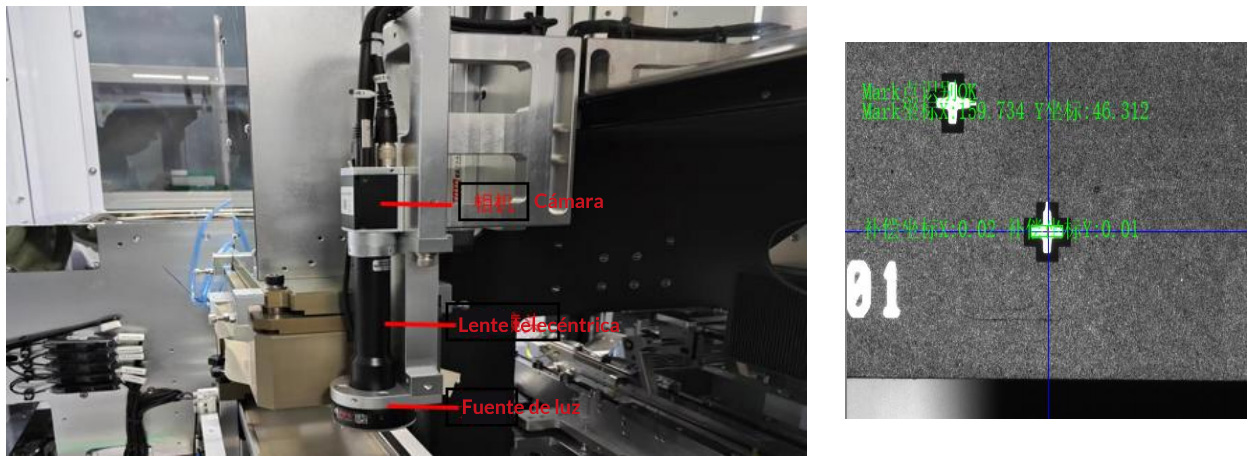

2. Posicionamiento visual del BOAT:
Mensaje clave:
1. El CCD de posicionamiento del BOAT está equipado con un lente telecéntrico de alta precisión, con gran profundidad de campo y baja distorsión, eliminando el impacto de las diferencias de espesor del material, alcanzando una precisión de nivel μm. 2. Compatible con múltiples formas de Mark, como círculos, cruces, triángulos y marcas diferentes en los lados izquierdo y derecho.
3. Inspección del producto terminado de plantado de bolas:
Mensaje clave:
1. Inspección visual con CCD después del plantado de bolas, equipada con un lente telecéntrico de alta precisión, gran profundidad de campo y baja distorsión, con una precisión del sistema de ±0.015 mm.
2. Puede detectar la cantidad de bolas de estaño, su diámetro, coordenadas de posición, y generar un mapa de puntos de bolas de estaño.
3. Puede detectar la posición relativa de las bolas de estaño respecto a los puntos Mark, inspeccionando la ubicación de las bolas de estaño.
