Alta calidad y control de temperatura preciso para lograr una regulación de temperatura estable
Características de rendimiento
● Alta velocidad de flujo, control PID preciso
● Utiliza una bomba de alta presión y alto flujo, que emplea control PID para una regulación de temperatura precisa y eficiente Bajo nivel de ruido durante el funcionamiento, no afecta el ambiente de trabajo
● Los valores de configuración ye el visualizador digital están ubicados en el panel de control para facilitar la operación
Contáctanos
Elija el modelo de la máquina según el medio utilizado, la temperatura de uso y el flujo

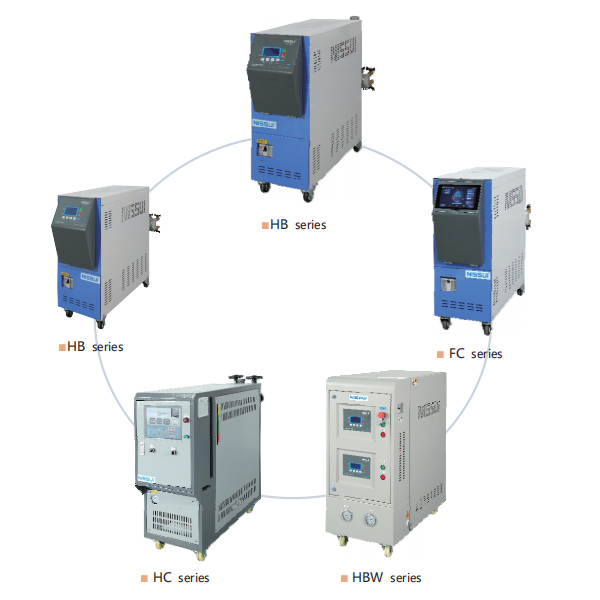

■ Lista de selección de controladores de temperatura de molde
Medio térmico (agua)
Tipos | Tipo de baja presión | Tipo de alta presión | Tipo de alta temperatura/alta presión | |||
Temperatura máxima | 60℃ | 120℃ | 140℃ | 160℃ | 180℃ | |
| 21 | FC-31 |
|
|
|
|
Caudal máximo | 25 |
| HB-03-25-120 |
|
|
|
45 |
|
|
|
| HB-06-60-180 | |
60 |
| HB-06-60-120 | HB-06-60-140 | HB-06-60-160 | HB-09-60-180 | |
HB-09-60-120 | HB-09-60-140 | HB-09-60-160 | HB-12-60-180 | |||
HB-12-60-120 | HB-12-60-140 | HB-12-60-160 |
| |||
80 | FC-32 |
|
|
|
| |
90 |
| HB-09-60-120 | HB-12-90-140 |
| HB-12-90-180 | |
HB-12-90-120 | ||||||
| 100 |
|
|
| HB-12-100-160 |
|
| 110 |
|
|
| HB-15-110-160 |
|
Modelo de caudal grande | 160 |
| HB-12-160-120 |
|
|
|
230 |
| HB-18-230-120 |
|
|
| |
260 |
| HB-24-260-120 |
|
|
| |
HB-36-260-120 | ||||||
HB-48-260-120 |
■ Máquina de moldeo por inyección (referencia)
Medio térmico (agua)
La temperatura máxima(Max) | 120℃ | 140℃ | 160℃ | 180℃ | |
Fuerza de cierre de la máquina de inyección | ~50tf | HB-03-25-120 | HB-06-60-140 | HB-06-60-160 | HB-06-45-180 |
~75tf | HB-06-60-120 | HB-06-60-140 | HB-06-60-160 | HB-09-60-180 | |
HB-09-60-120 | HB-09-60-140 | HB-09-60-160 | HB-12-60-180 | ||
HB-12-60-120 | HB-12-60-140 |
|
| ||
~200tf | HB-12-60-120 | HB-12-60-140 | HB-09-60-160 | HB-12-90-180 | |
HB-12-90-140 | HB-12-100-160 | ||||
~400tf | HB-12-60-120 | HB-12-90-140 | HB-12-100-160 | HB-15-90-180 | |
HB-15-110-160 | |||||
~600tf | HB-18-230-120 |
|
|
| |
~1200tf | HB-24-230-120 |
|
|
| |
HB-36-260-120 | |||||
HB-48-260-120 |
■ Selección de máquina de temperatura de molde ver todo
Medio térmico (aceite)
Tipos de | Tipo alta temperatura | |||
La temperatura máxima(Max) | 160℃ | 200℃ | 350℃ | |
| 45 |
| HC-06-45-200 | HC-18-45-350 |
HC-09-45-200 | ||||
60 | HC-06-60-160 |
|
| |
HC-09-60-160 | ||||
90 | HC-12-90-160 | HC-12-90-200 |
| |
100 |
|
| HC-36-100-350 | |
180 |
| HC-24-180-200 |
| |
230 | HC-24-230-160 |
|
| |
260 | HC-36-260-160 | HC-36-260-200 |
■ Correspondiente a la máquina de inyección (referencia)
Medios térmicos (aceite)
La temperatura máxima(Max) | 160℃ | 200℃ | 350℃ | |
Fuerza de cierre de la máquina de inyección | ~75tf | HC-06-60-160 | HC-06-45-200 | HC-18-45-350 |
~200tf | HC-09-60-160 | HC-09-45-200 | HC-36-100-350 | |
HC-12-90-160 | HC-12-90-200 | |||
~400tf | HC-12-90-160 | HC-12-90-200 |
| |
Modelo de caudal grande |
| HC-24-230-160 | HC-24-180-200 |
|
HC-36-260-160 | HC-36-260-200 | |||
Nota: Debido a la variabilidad en la construcción y tamaño del molde, la tabla de selección anterior es solo para referencia. |
Especificación estándar | HB-31-40-120 | HB-32-40/60-120 | HB-33-60/90-120 | ||
Medio térmico | Agua | ||||
Rango de control de temperatura | ℃ | Rango de control de temperatura+10~95℃ (±1℃) | |||
Método de enfriamiento | Enfriamiento directo | ||||
Calentador | Kw | 3.0 | 6.0 | 9.0 | |
Bomba | Potencia de bomba de agua | kw | 0.37 | 0.37 | 0.75 |
Presión máxima | MPa | 0.35 | 0.35 | 0.35 | |
Caudal máximo | L/min | 42 | 42 | 55 | |
Controlador | Control de temperatura | Controlador PID | |||
Visualización de temperatura | Visualización digital | ||||
Alarma | Sobrecarga de la bomba, presión de suministro de agua, fallo del sensor, inversión de fase, temperatura del punto de ajuste | ||||
Equipo | Entrada/salida de agua de enfriamiento (tamaño estándar) | Rc3/8 | Rc3/8 | Rc3/8 | |
Entrada/Salida de agua caliente (tamaño estándar) | Rc3/8*2 | Rc3/8*4 | Rc3/8*4 | ||
Unión | Rc3/8 | Rc3/8 | Rc3/8 | ||
Depósito de agua | L | 1.2 | 2.0 | 2.7 | |
Fuente de alimentación | Voltaje | 200/220V 50/60Hz 3φ | |||
Enchufe | Tipo 3P20A tierra | Tipo 3P30A a tierra | 40A no incluido | ||
Dimensiones(W*D*H) | mm | 235*600*620 | 235*600*620 | 235*600*670 | |
Peso | kg | 55 | 60 | 75 |
Especificación estándar | HB-34-60/90-120 | HB-35-90/120-120 | HB-36-120/200-120 | |||
Medio térmico | Agua | |||||
Rango de control de temperatura | ℃ | Rango de control de temperatura+10~95℃(±1℃) | ||||
Método de enfriamiento | Enfriamiento directo | |||||
Calentador | Kw | 3.0 | 6.0 | 9.0 | ||
Bomba | Potencia de bomba de agua | kw | 0.37 | 0.37 | 0.75 | |
Presión máxima | MPa | 0.35 | 0.35 | 0.35 | ||
Caudal máximo | L/min | 42 | 42 | 55 | ||
Controlador | Control de temperatura | Controlador PID | ||||
Visualización de temperatura | Visualización digital | |||||
Alarma | Sobrecarga de la bomba, presión de suministro de agua, fallo del sensor, inversión de fase, temperatura del punto de ajuste | |||||
Equipo | Entrada/salida de agua de enfriamiento (tamaño estándar) | Rc3/8 | Rc3/8 | Rc3/8 | ||
Entrada/Salida de agua caliente (tamaño estándar) | Rc3/8*2 | Rc3/8*4 | Rc3/8*4 | |||
Unión | Rc3/8 | Rc3/8 | Rc3/8 | |||
Depósito de agua | L | 1.2 | 2.0 | 2.7 | ||
Fuente de alimentación | Voltaje |
| 200/220V 50/60Hz 3φ | |||
Enchufe |
| Tipo 3P20A tierra | Tipo 3P30A a tierra | 40A no incluido | ||
Dimensiones(W*D*H) | mm | 235*600*620 | 235*600*620 | 235*600*670 | ||
Peso |
| kg | 55 | 60 | 75 |
