Con su diseño razonable y peso ligero, puede ayudar a mejorar aún más la eficiencia de producción, reducir el tiempo de inactividad y disminuir la carga del motor.
Características principales:
Fuerza de cierre correspondiente es de 30tf a 80tf;
Accionamiento servo en todos los ejes
Fácil operación y mantenimiento;
Programación abierta y libre;
Diseño razonable, ligero, bajo consumo;
Interfaz del sistema operativo sencilla, segura y confiable.

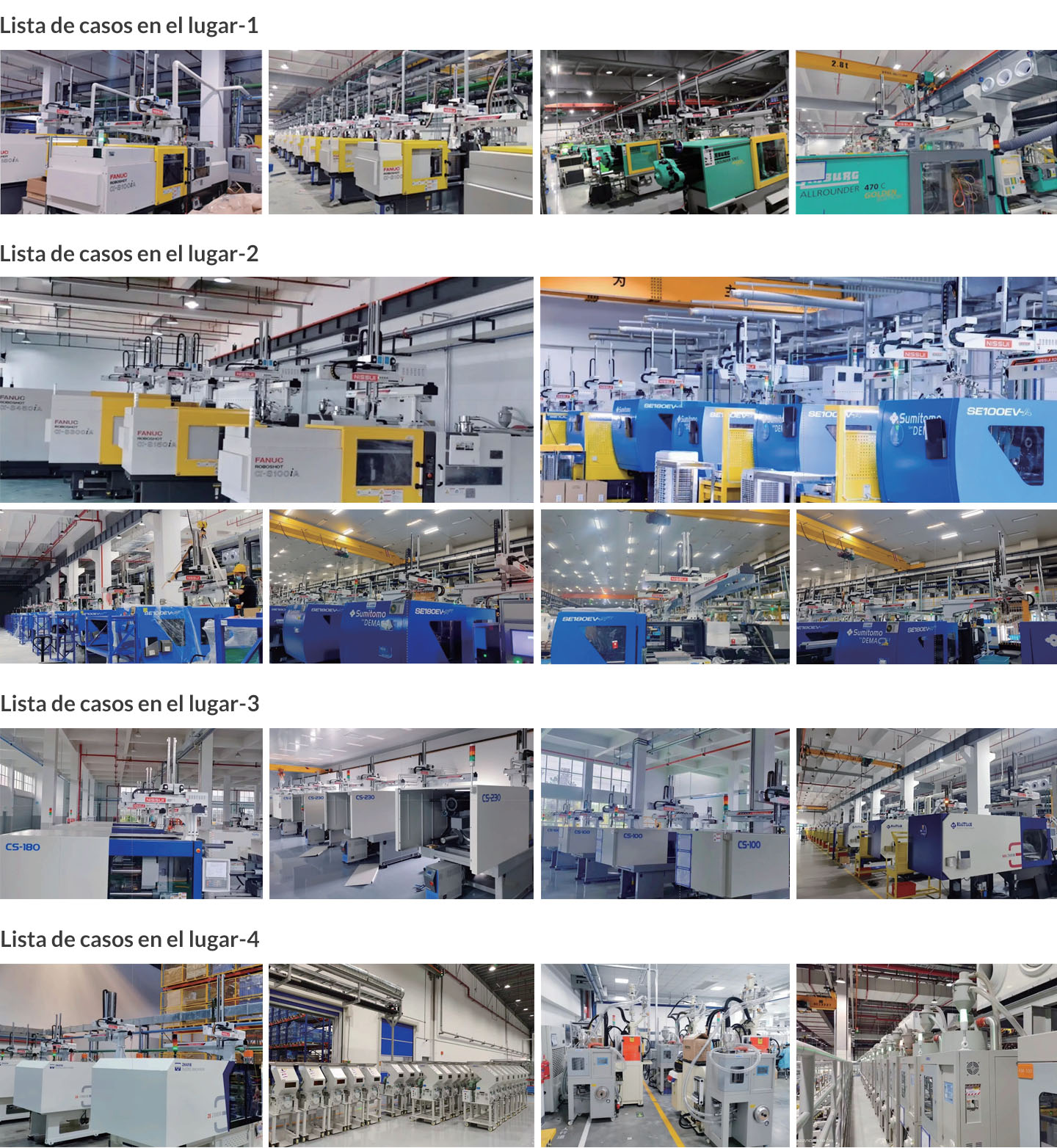

Contáctanos
Funciones estándar | |
Lado de extracción | Extracción en espera descendente |
Control de postura lateral de extracción hacia adelante | |
Extracción de trayectoria libre | |
Circuito de succión (1circuito) | |
Accionamiento sincronizado del expulsor | |
Accionamiento sincronizado de retroceso del expulsor | |
Función de ajuste fino en operación automático | |
Liberación de bebederos dentro del molde | |
Lado de caída | Postura durante el descenso en el lado de caída |
Punto de embalaje libre | |
Señal de la cinta transportadora | |
Desplazamiento | Postura durante el desplazamiento |
Apertura intermedia del bebedero | |
Expulsión de productos defectuosos | |
Expulsión de productos defectuosos iniciales | |
Espera de desplazamiento horizontal | |
Otros | Programación libre |
Cambio de idioma (chino, inglés, vietnamita) | |
Programación libre del usuario de tipo plug-in | |
Configuración de contraseña | |
Supervisión del servo | |
Memoria de almacenamiento incorporada | |
Función de Opciones | |
| Confirmación del producto |
| Función de rotación |
| Unidad de confirmación de succión (circuito 2 & circuito 4) |
| Válvula de alivio de presión para dispositivos de sujeción |
| Circuito de corte |
| Luz de alarma ( 1 o 3 colores) |
■ Especificaciones estándar:
Fuente de alimentación | Modo de control | Modelo del controlador | Presión de aire general | Ángulo de control |
Monofásico/trifásico | Motor servo CNC de 3/5 ejes | XRC2-PND01N-00 | 0.49MPa | 90° |
Modelo | Máquina de moldeo correspondiente (tf) | Carrera de salida horizontal ※1[mm] | Carrera de extracción [mm] | Carrera vertical [mm] | Peso cargable [kg] | Consumo de energía [W] | Consumo de aire comprimido ※2x/cyC[ANR] | ||
Lado del producto | Lado del bebedero | Lado del producto | Lado del bebedero | ||||||
HS-650-3S | 30~80 | 1200 [1400] [1600] | 550 | ~ | 650 | - | 5 | 1000 | 0.62 |
HS-650-5S | 30~80 | 450 | 450 | 650 | 700 | 5 | 1600 | 0.64 |
※1.[ ] para las dimensiones de los componentes opcionales ※2. Consumo adicional de 46x/min [ANR] al usar la válvula de vacío
■ Muestra extraída desde el lado de operación [mm]
Modelo | A | B | C | D | E | F | G | H | | | J | K | L | M |
HS-650 | 1723 | 1200 | 180 | 180 | 130 | 140 | 200 | 240 | 280 | 80 | 676 | 325 | 274 |
Modelo | N | O | P | Q | R | S | T | U | V | W | X | Y | Z |
HS-650 | 1318 | 1368 | 820 | 305 | 470 | 200 | 250 | 60 | 650 | 600 | 25 | 170 | 25 |
※Las dimensiones anteriores son para el modelo 5S, ( ) son las dimensiones para el modelo 3S.
■ Muestra extraída desde el lado opuesto al de operación [mm]
Modelo | A | B | C | D | E | F | G | H | | | J | K | L | M |
HS-650 | 1723 | 1193 | 400 | 180 | 130 | 140 | 200 | 240 | 280 | 103 | 850 | 425 | 76 |
Modelo | N | O | P | Q | R | S | T | U | V | W | X | V | Z |
HS-650 | 1318 | 1368 | 820 | 305 | 470 | 200 | 250 | 60 | 650 | 700 | 25 | 170 | 25 |

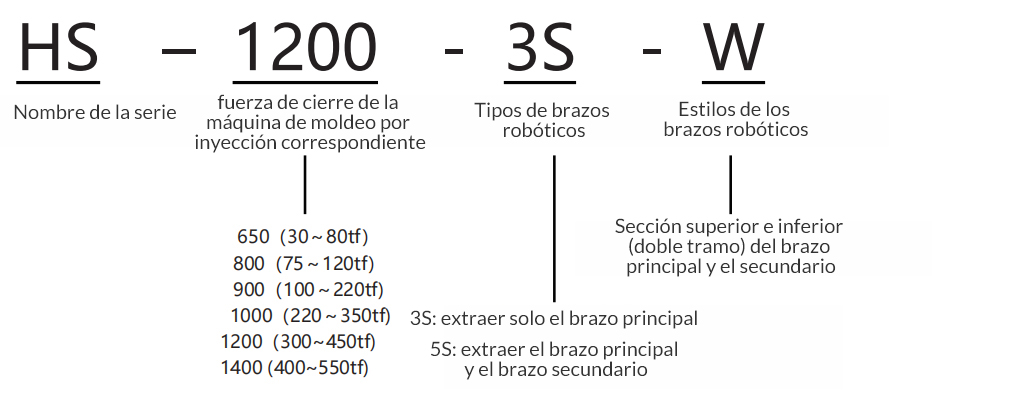

Especificaciones estándar | Modelo de doble sección de brazo principal y secundario | ||||||||
HS-900-3S-W | HS-900-5S-W | HS-1000-3S-W | HS-1000-5S-W | HS-1200-3S-W | HS-1200-5S-W | HS-1400-3S-W | HS-1400-5S-W | ||
Máquina de moldeo por inyección correspondiente | tf | 100~250 | 220~400 | 260~500 | 260~500 | ||||
Carrera del brazo principal | mm | 900 | 1200 | 1200 | 1200 | ||||
Carrera del brazo secundario | mm | ~ | 950 | ~ | 1250 | ~ | 1250 | ~ | 1250 |
Carrera hacia adelante y hacia atrás del brazo principal | mm | 656 | 549 | 660 | 553 | 955 | 848 | 955 | 848 |
(144~800) | (251~800) | (125~785) | (232~785) | (120~1075) | (227~1075) | (120~1075) | (227~1075) | ||
Carrera hacia adelante y hacia atrás del brazo secundario | mm | ~ | 549 | ~ | 553 | ~ | 848 | ~ | 848 |
(95~800) | (80~633) | (80~928) | (80~928) | ||||||
Carrera transversal | mm | 1400(1600)(1800)(2000) | 1600(1800)(2000) | 1800(2000) | 1800(2000) | ||||
Posición de espera del brazo principal | mm | 150 | 250 | 300 | 300 | ||||
Posición máxima de avance del brazo principal | mm | 800 | 785 | 1075 | 1075 | ||||
Posición mínima de aproximación del brazo secundario | mm | ~ | 95 | ~ | 80 | ~ | 80 | ~ | 80 |
Control de postura | ° | 90 | |||||||
Peso máxima cargable | kg | 5 (incluido el peso de la herramienta) / peso de la herramienta | 12 (incluido el peso de la herramienta) | 5 (incluido el peso de la herramienta) | |||||
Peso del cuerpo principal | kg | 224 | 245 | 261 | 284 | 291 | 314 | 291 | 314 |
Altura total * Anchura * Profundidad H*L*W | mm | 1158*1910*1494 | 1277*2100*1555 | 1449*2300*1795 | 1687*2520*1993 | ||||
Presión de aire de uso | MPa | 0.5 | |||||||
Consumo de aire | x/cyc | 1.15 | 1.17 | 1.15 | 1.17 | 1.86 | 1.88 | 1.86 | 1.88 |
[ANR] | |||||||||
Modo de control |
| Servomotor de CA CNC | |||||||
Alimentación | V | Fase única AC220V~220V±10% | |||||||
Electricidad de consumo | W | 1000 | 1600 | 1350 | 1950 | 1700 | 2300 | 1700 | 2300 |
※[ ] Para las dimensiones de los componentes opcionales
