Tornos CNC_TIREEY_ Shanghai Meeyear tecnología inteligente co., LTD

Detalles del producto

Vídeo

Características principales

1. El rodamiento del husillo adopta un rodamiento de bolas de contacto angular de alta precisión precomprimido importado, lo que garantiza una alta rigidez y precisión del husillo.

2. Torreta integrada con indexación precisa: la torreta, montura deslizante y otras piezas fundidas se han ampliado y pesado, mejora aún más la capacidad de corte pesado. Servocolumna trasera programable con punta móvil estándar (opcional con manguito giratorio incorporado)

3. Se han ensanchado las guías y aumentado el diámetro del husillo de la máquina, lo que mejora aún más la rigidez de la máquina al cortar, lo que le hace más adecuado para el corte pesado.

Aplicación

Aplicaciones de mecanizado del producto

Esta serie de máquinas se aplica en la industria automotriz, maquinaria de construcción y agrícola, producción por contrato, industria de la energía, sector médico y fabricación masiva de piezas.

Tornos CNC Aplicación.jpg

Casos de procesamiento

Se puede procesar cilindros rectos e inclinados, arcos y varios tipos de roscas, ranuras, tornillos sin fin, entre otras piezas complejas. Piezas típicas procesadas incluyen ejes de engranajes, boquillas, poleas, discos de freno, pistones, cabezales de filtro, guías de válvulas, accesorios completamente protegidos, entre otros.

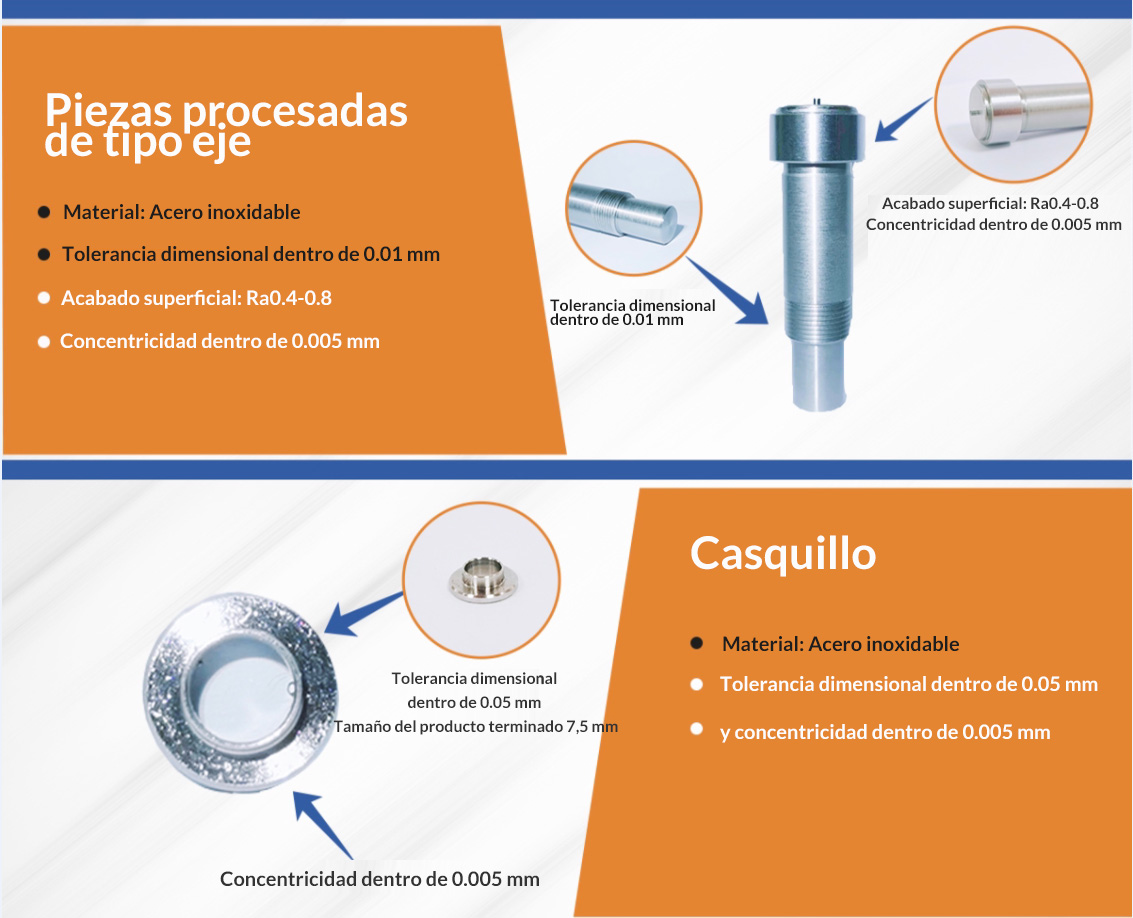

Piezas procesadas típicas

Componentes de automóviles

Válvulas y rodamientos

Sector aeroespacial

Procesamiento eficiente de piezas aeronáuticas, que ayuda a las empresas de fabricación de precisión a mejorar la calidad y eficiencia

Parámetros

Especificaciones de la máquina herramienta (especificaciones estándar de la máquina principal):

Descripción			Unidades	Especificaciones
Capacidad de procesamiento	Diámetro máximo de rotación		mm	ø580
	Diámetro máximo de procesamiento × longitud		mm	ø370×470
	Diámetro del orificio del husillo		mm	ø62	ø 76（Selección）
	Diámetro máximo del material de barra		mm	ø51	ø 65
	Peso de soporte máximo		Kg	200
Husillo	Velocidad máxima del husillo		rpm	4500
	Tipo de extremo del husillo		KSA	A2-6
	Tamaño del plato de sujeción		inch	8″Chuck hueco
Alimentación	Recorrido máximo	Eje X	mm	210
		Eje Z	mm	480
	Velocidad de movimiento rápido	Eje X	m/min	30
		Eje Z	m/min	36
Torreta	Número de herramientas instaladas		ea	12
	Tiempo de indexación		sec	0.23
	Altura de la barra de herramientas para diámetros externos		mm	25X25
	Diámetro máximo de la barra de herramientas para diámetros internos		mm	ø40
	Distancia entre los lados del disco		mm	410
	Rango de mecanizado de torneado frontal sobre el centro del eje (la posición adyacente de la herramienta puede instalar una broca de φ40)		mm	φ200
Contrapunto	Tipo de extremo del husillo del contrapunto			MT4（Vivir en la cima）
Motor	Motor del husillo		kW	11/15
	Par de torsión del husillo		Nm	183(334Max.)
	Servo motor Servomotor de alimentación	Eje X	kW	1.8
		Eje Z	kW	1.8
Otros	Potencia total de la máquina		kW	21
	Capacidad del tanque de refrigeración		L	120
	Capacidad del sistema de lubricación de aceite		L	1.8
	Superficie ocupada	Altura	mm	1815
		Longitud	mm	2933（Sin quitavirutas lateral）
				3735（Con quitavirutas lateral）
		Ancho	mm		1862（Sin quitavirutas lateral）
					2715（Con quitavirutas lateral）
	Peso total de la máquina		kg		4500

Accesorios opcionales

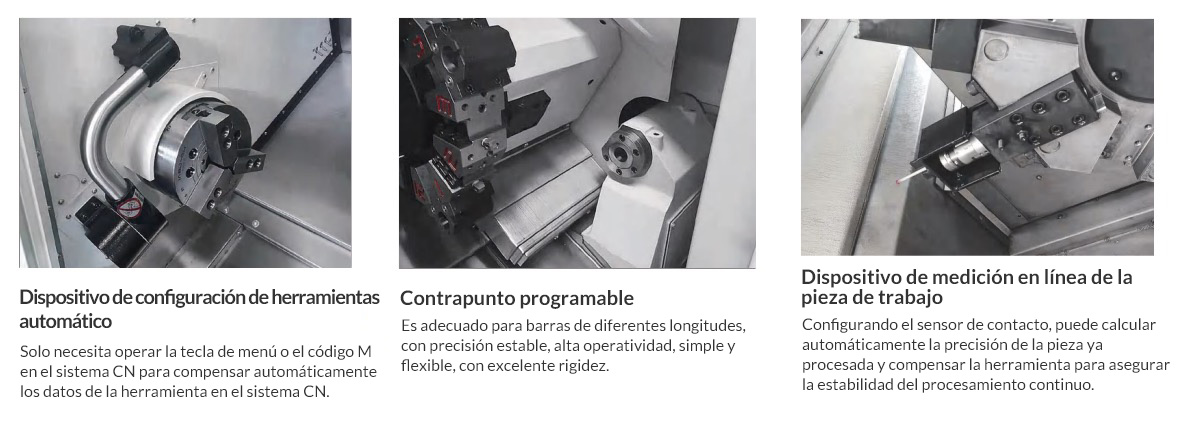

Tornos CNC Selección de accesorios.jpg

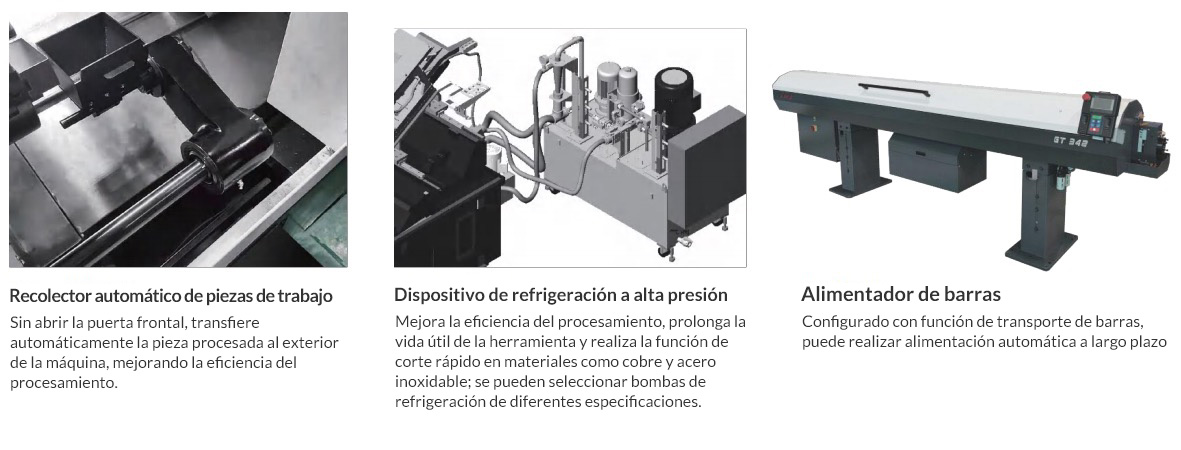

Tornos CNC Selección de accesorios 2.jpg

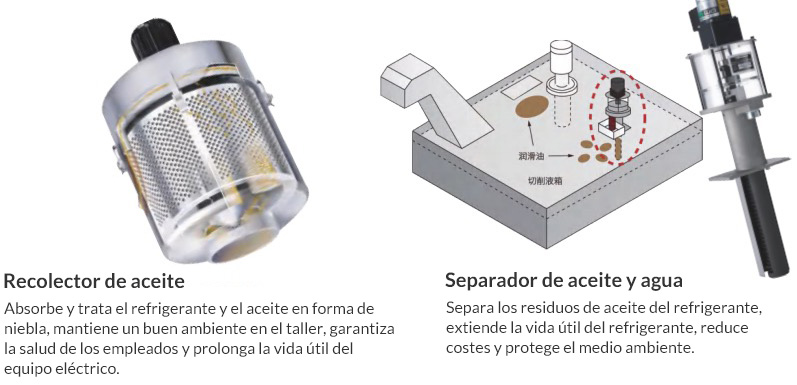

Tornos CNC Selección de accesorios 3.jpg
